要将 ANSYS 与 CATIA 关联，实现模型在两者之间的直接传递或协同仿真，需通过 CAD 配置管理器（CAD Configuration Manager）进行接口设置。以下是关键步骤和注意事项：关联方法
适用场景：将 CATIA（尤其是 CATIA V5）中建立的几何模型直接导入 ANSYS Workbench 或经典 ANSYS 环境。
实现双向联动：在 CATIA 修改模型后，ANSYS 中的仿真模型自动更新。
操作步骤（以 ANSYS 与 CATIA V5 关联为例）
以管理员身份运行：打开开始菜单 → 找到 ANSYS 安装目录下的 CAD Configuration Manager（通常位于 Start → All Programs → ANSYS
→ Utilities），右键选择“以管理员身份运行”。
勾选 CATIA V5 接口：
在配置窗口中，勾选 CATIA V5 选项（确保已安装 CATIA V5 软件）。
完成配置：
点击 “Configure selected CAD interfaces”，待提示 “Success” 后关闭。
验证关联：
在 CATIA V5 中，检查顶部菜单栏是否出现 “ANSYS” 或 “Workbench” 选项卡。
在 ANSYS Workbench 中，可通过 “File → Import → CATIA V5” 直接读取 .CATPart 或 .CATProduct 文件。
注意事项
版本兼容性：
ANSYS 对 CATIA 的支持有版本限制。例如：
ANSYS 11 支持 CATIA V5 R16
ANSYS 2020 支持 CATIA V5 R2～R21
建议查阅 ANSYS 官方系统要求文档 确认当前版本兼容性。
文件格式备选方案（若直接关联失败）
若无法通过接口直接导入，可将 CATIA 模型导出为以下格式再导入 ANSYS：
Parasolid (.x_t)：推荐，几何保真度高，不易出错。
STEP (.stp)：通用性强，适用于大多数情况。
IGES (.igs)：老标准，可能丢失细节。
CATIA Model (.model)：原生格式，但需 CATIA 环境支持。
单位一致性：
CATIA 默认使用 毫米 (mm)，而 ANSYS 默认使用 米 (m)，导入后需检查并统一单位，避免分析误差
大型装配体处理：
复杂装配体建议在 CATIA 中 简化几何 或 分部件导入，以提升 ANSYS 读取稳定性
补充说明
无需安装 CATIA 即可导入模型：
ANSYS 安装时若勾选了 CATIA V5 模块，可直接读取 .CATPart 等文件，无需在 ANSYS 所在机器上安装 CATIA 软件
Workbench 优势：

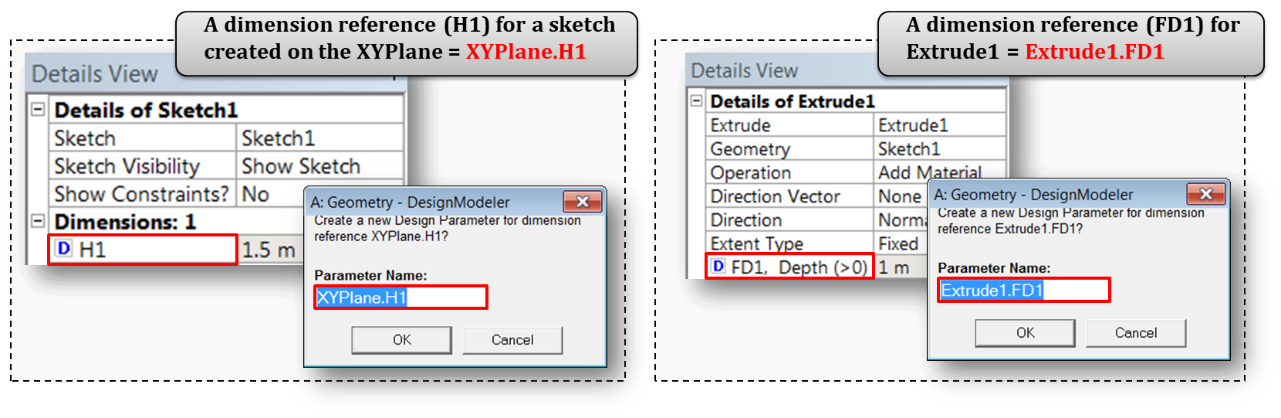

使用 ANSYS Workbench 可实现与 CATIA 的 双向参数化关联（需正确配置），修改 CATIA 模型后，Workbench 中的几何自动同步
如需官方详细指南，可参考：ANSYS CAD Interface Documentation。
