要将 SolidWorks（SW） 与 ANSYS 成功关联，实现模型在两者之间的无缝传递和参数化联动，需按以下步骤操作。该过程适用于 ANSYS 18.0 及上面版本（包括最新版 ANSYS 2024 R2），并基于当前主流实践和权威资料整理。
一、关联前提条件
安装顺序：建议先安装 SolidWorks，再安装 ANSYS，以确保插件正确注册
版本兼容性：ANSYS 版本应 ≥ SolidWorks 版本，或两者差距不超过 1–2 年
管理员权限：配置过程必须以管理员身份运行 CAD Configuration Manager
二、关联配置步骤
打开 CAD 配置管理器
在 Windows 开始菜单中找到：All Programs → ANSYS [版本号] → Utilities → CAD Configuration Manager
右键选择 “以管理员身份运行”
勾选关联选项
在弹出窗口中：勾选 SOLIDWORKS
勾选 Workbench Associative Interface（用于参数化关联）
点击 “Apply to All Users” → 点击 “Next”。
执行配置
切换到 “CAD Configuration” 选项卡 → 点击 “Configure Selected CAD Interfaces”
若出现 “Success” 提示，则配置成功
在 SolidWorks 中启用插件
打开 SolidWorks → 点击 “工具” → “插件”
在“第三方插件”或“其他插件”中勾选 ANSYS 相关选项（如 ANSYS Workbench Add-in）
验证关联
在 SolidWorks 中打开任意模型。
查看顶部菜单栏是否出现 “ANSYS” 或 “ANSYS Workbench” 按钮。

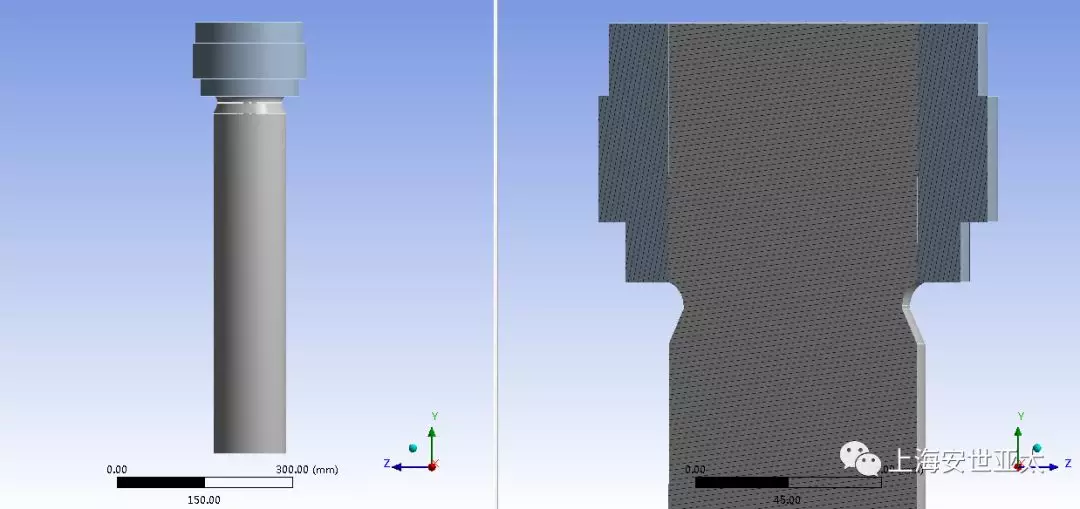

点击后应能自动启动 ANSYS Workbench 并导入模型
三、高级功能：参数化关联（可选）
若需实现 设计变更自动同步至 ANSYS（如尺寸驱动仿真），需在 SolidWorks 中：将关键尺寸前缀标记为 DS_（如 DS_Width）
在 ANSYS Workbench 中启用 “DesignXplorer” 或 “Parameter Extraction” 功能，建立参数映射
⚠️ 注意：此功能依赖 原生接口，不推荐使用 STEP/IGES 等中间格式，否则会丢失特征树和参数
四、常见问题排查
关联失败：未以管理员身份运行配置工具，或版本不兼容
模型导入错误：检查单位制是否一致（建议使用 mm-T-s）
或尝试保存为 .x_t（Parasolid）格式作为备选
无 ANSYS 菜单：在 SolidWorks 插件中手动勾选 ANSYS 插件
五、官方资源参考
ANSYS 官方集成文档
SolidWorks 与 ANSYS 联合白皮书（达索系统）
通过上述配置，即可实现 SW 与 ANSYS 的高效联动，显著提升“设计-仿真”迭代效率
