在 ANSYS 中施加弹性约束（如弹簧支撑、弹性地基等），可通过图形界面（GUI）实现，无需编写 APDL 命令。以下是基于最新公开资料整理的典型弹性约束施加实例，适用于 ANSYS Mechanical APDL 或 Workbench 环境。
一、使用 COMBIN14 弹簧单元实现点弹性支撑（推荐用于离散支撑）
适用于模拟橡胶垫、弹簧支座等局部弹性连接。
操作步骤如下：
定义单元类型
路径：Main Menu > Preprocessor > Element Type > Add/Edit/Delete
点击 Add，选择 Structural Mass > Spring-damper > COMBIN
在 Options 中设置弹簧行为（如 UX、UY、UZ 或 ROT）
设置实常数（刚度 K）
路径：Main Menu > Preprocessor > Real Constants > Add/Edit/Delete
选择 COMBIN14，输入弹簧刚度值（如 K = 500 N/mm）
创建地面节点（固定参考点）
路径：Main Menu > Preprocessor > Modeling > Create > Nodes > In Active CS
输入坐标（如 0, 0, 0）
约束地面节点所有自由度
路径：Main Menu > Preprocessor > Loads > Define Loads > Apply > Structural > Displacement > On Nodes
选择地面节点 → Lab2 选 ALL DOF → OK
创建弹簧单元连接结构节点与地面节点
路径：Main Menu > Preprocessor > Modeling > Create > Elements > Auto Numbered > Thru Nodes
先选结构待约束节点，再选地面节点 → OK
验证结果
求解后查看位移：General Postproc > Plot Results > Deformed Shape
提取弹簧反力：General Postproc > Element Table > Define Table，添加 SMISC,
此方法适用于悬臂梁自由端加弹性支撑等场景
二、使用 SURF153/SURF154 表面效应单元实现面状弹性基础（适用于分布弹性约束）
适用于模拟弹性地基、垫板等连续弹性支撑。
操作步骤如下：
定义表面效应单元类型
路径：Main Menu > Preprocessor > Element Type > Add/Edit/Delete
添加 SURF154（3D）或 SURF153（2D）
在目标面上生成表面单元
路径：Main Menu > Preprocessor > Modeling > Create > Elements > Surf/Contact > Surf Effect > General Surface > Extra Node
选择施加弹性基础的面
施加弹性基础刚度
路径：Main Menu > Preprocessor > Loads > Define Loads > Apply > Structural > Other > Elastic Foundation
输入基础刚度值（单位：力/长度³）
注意：此时通常不再施加传统位移约束（如 UY=0），因弹性地基已提供刚度；但仍需约束平面外自由度（如 ZX）以防止刚体运动

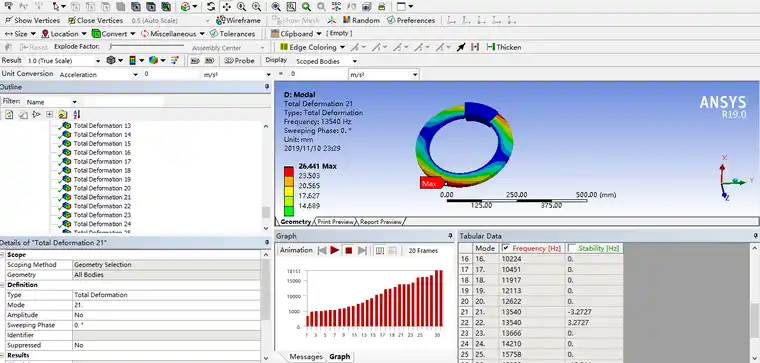

三、使用 ANSYS Workbench 中的 “Elastic Support”（若使用 Workbench）
若使用 ANSYS Workbench Mechanical，可直接使用内置的弹性支撑功能：在树形菜单中右键 Supports → 插入 Elastic Support
选择几何面/边/点
在属性窗口中设置各方向刚度（Kx, Ky, Kz）
此方式更直观，适合初学者，且自动处理单元生成
四、注意事项
单位一致性：确保刚度、力、位移单位统一（如 N, mm, N/mm）
收敛性：刚度过小可能导致模型软化，影响收敛；可逐步调整刚度值。
日志记录：GUI 操作会自动生成 APDL 命令，可通过 Jobname.log 文件提取复用
上面方法均无需手动编写 APDL 命令流，完全通过图形界面完成，适合工程实际应用
