非线性屈曲在ansys workbench中的应用

在 ‌ANSYS Workbench‌ 中，‌非线性屈曲分析‌用于更真实地预测结构在实际工况下的失稳行为，尤其适用于存在‌初始缺陷、材料非线性、几何非线性或接触非线性‌的结构。与线性特征值屈曲分析相比，非线性屈曲能捕捉‌后屈曲行为‌和‌实际极限载荷‌，结果更贴近工程实际。

‌核心应用场景‌

薄壁结构（如壳体、腹板、臂架）在压缩或外压下的失稳

航空航天、压力容器、起重机等对稳定性要求高的工程领域

需考虑制造公差、初始变形、塑性材料行为的复杂结构

‌基本分析流程‌

‌进行线性特征值屈曲分析‌

获取第一阶临界载荷和对应的屈曲模态（变形形状）

判断结构对初始缺陷的敏感性（模态密集则敏感）

‌施加初始几何缺陷‌

常用方法：将线性屈曲的‌第一阶（或多阶）模态‌按比例缩放，作为非线性分析的初始缺陷

比例因子通常取 ‌0.1~100‌，依据实际制造公差设定（一般 ≤ 结构尺寸的1%）‌‌

‌建立非线性静力分析流程‌

‌共享材料数据‌（可启用塑性模型如 BKIN）


‌开启大变形（Large Deflection）‌

‌载荷设置‌：略大于线性屈曲临界载荷，方向一致

‌网格与边界条件‌：与线性分析保持一致

‌求解设置关键选项‌

‌自动时间步长（Auto Time Stepping）‌：开启以提升收敛性

‌稳定性控制（Stabilization）‌：设为 ‌Constant‌，有助于后屈曲收敛‌‌

‌牛顿-拉斐逊法（Newton-Raphson Option）‌：推荐 ‌Direct‌ 或 ‌Program Controlled‌


‌弧长法（Riks Method）‌：可通过命令流 ARCLEN, ON 开启，用于追踪后屈曲路径（但需手动添加命令）‌‌

‌后处理与结果判读‌

查看 ‌载荷-位移曲线‌，‌突变点或斜率趋近零处‌即为屈曲临界载荷

验证初始缺陷是否成功施加（对比节点坐标变化）

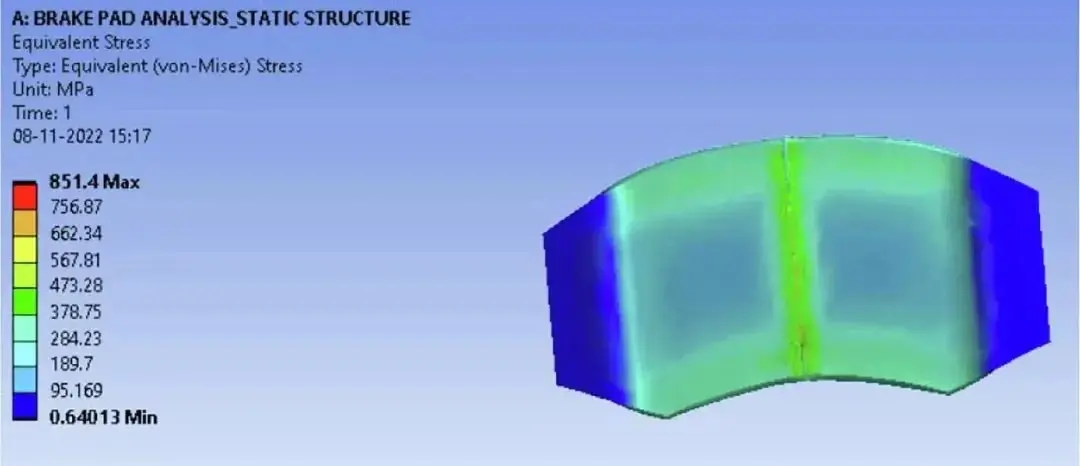

检查 ‌总变形‌ 和 ‌等效应力云图‌，识别局部失稳区域

‌注意事项‌

‌线性屈曲结果仅作参考‌：其变形量（如1mm）不代表真实变形，仅反映模态形状‌‌

‌缺陷比例因子无统一标准‌：建议结合制造工艺经验或试验数据设定‌‌

‌收敛困难时‌：可减小子步、开启线搜索（Line Search）、或使用重启动（Restart）‌‌

‌弧长法优势‌：可分析后屈曲，但‌不能与自动时间步、线搜索同时使用‌，且需手动输入命令流‌‌

‌典型工程案例参考‌

‌装船机内臂架腹板‌：非线性屈曲载荷比线性结果低约18%，体现缺陷影响‌‌

‌薄壁圆柱受外压‌：采用多阶模态叠加定义初始缺陷，成功捕捉局部屈曲‌‌

‌发卡模型对比‌：非线性结果显著低于线性特征值，验证后者偏于不安全‌‌
