ansys各向异性材料设置

在 ANSYS 中设置‌各向异性材料‌（尤其是‌正交各向异性‌）时，需根据材料方向、坐标系和物理场类型（结构、热、光学等）进行参数定义。以下是关键步骤与要点：

‌一、基本概念区分‌

‌各向同性‌：所有方向性能相同，仅需 ‌Ex、NUXY‌ 等少数参数。

‌正交各向异性‌：沿三个相互垂直轴具有不同性能，需 ‌9 个弹性参数 + 密度‌。

‌完全各向异性‌：需 ‌21 个独立弹性常数‌，适用于复杂晶体或复合材料 ‌‌

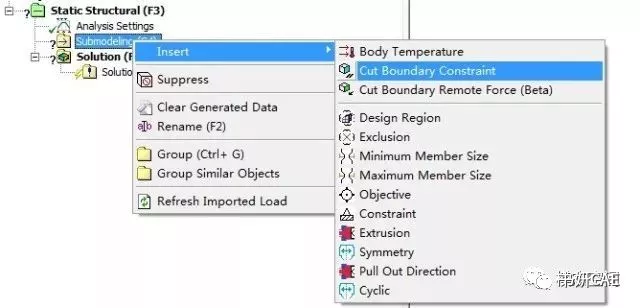

‌二、结构分析中的正交各向异性材料设置（Workbench）‌

‌打开 Engineering Data‌

双击项目中的 ‌Engineering Data‌ 进入材料定义界面。

‌添加新材料并设置类型‌

点击 ‌“Add Material”‌ → 选择 ‌“Orthotropic”‌（正交各向异性）‌‌

‌输入材料参数（需实验或文献数据）‌

‌结构选项卡‌（Structural）：

‌弹性模量‌：Ex、Ey、Ez（沿纤维、径向、切向等）

‌泊松比‌：PRXY、PRXZ、PRYZ

‌剪切模量‌：GXY、GXZ、GYZ

示例（竹材）：Ex=10 GPa, Ey=1 GPa, Ez=0.5 GPa, PRXY=0.3, GXY=0.5 GPa ‌‌

‌热选项卡‌（Thermal）：

‌热导率‌：KXX、KYY、KZZ（不同方向导热能力不同）


‌热膨胀系数‌：ALPX、ALPY、ALPZ ‌‌

‌指定材料坐标系‌

模型必须关联一个‌局部坐标系‌作为材料方向参考（默认使用全局坐标系）‌‌

在 ‌“Coordinate System”‌ 中选择或创建与纤维/铺层方向对齐的坐标系。

‌保存材料库（可选）‌

材料可保存至自定义库供后续项目使用 ‌‌

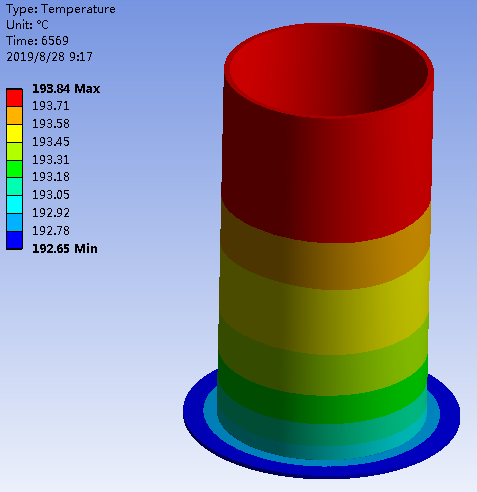

‌三、热分析中的各向异性设置（如热管简化模型）‌

适用于 ‌Ansys Icepak‌ 等电子散热仿真：


将热管等效为‌轴向超高导热、径向普通导热‌的虚拟材料 ‌‌

在 ‌Materials‌ 库中新建材料，将 ‌Thermal Conductivity‌ 设为 ‌Anisotropic‌。

输入有效导热率（单位：W/(m·K)）：

‌轴向‌（如 X 方向）：10,000 ~ 200,000 W/(m·K)

‌径向‌（Y/Z 方向）：与外壳材料相近（如铝：~200 W/(m·K)）‌‌

‌四、光学/电磁仿真中的各向异性（如 Lumerical）‌

折射率或介电常数在不同方向不同（如铌酸锂、液晶）‌‌

需通过 ‌脚本‌ 设置各向异性折射率数组，例如：

python

setmaterial("MyMaterial", {"Refractive Index": [nx, 1.3, 1.5], "Imaginary Refractive Index": [0,0,0.1]})

注意：材料若在使用中，需先切换结构材料类型再修改参数 ‌‌

‌五、注意事项‌

‌参数一致性‌：正交各向异性材料的 9 个弹性参数需满足热力学稳定性条件（如刚度矩阵正定）‌‌

‌坐标系对齐‌：材料方向必须与单元坐标系（ESYS）一致，尤其铺层复合材料中需用 ‌theta 角‌ 定义每层纤维方向 ‌‌

‌验证数据来源‌：避免直接使用手册标准值，建议结合实验或高精度文献 ‌‌

如需具体操作演示，可参考官方教程：

Creo Ansys Simulation 正交各向异性材料设置 ‌‌
