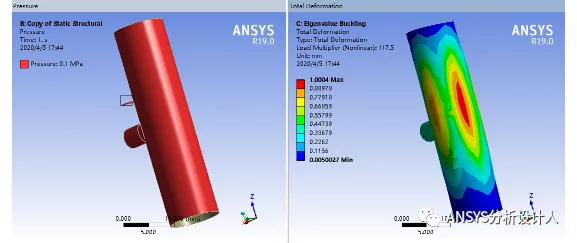

ansys将面合成一个面

在 ANSYS 中将多个面合并为一个面，具体操作取决于所使用的模块（如 ‌DesignModeler‌、‌SpaceClaim‌ 或 ‌经典 ANSYS APDL‌）以及面是否共面、是否属于同一实体或独立几何体。以下是主流方法的总结：

‌1. 在 ANSYS Workbench 的 Geometry 模块中（推荐）‌

‌若面属于同一实体且共面‌：

使用 ‌“Merge Faces”‌ 工具（适用于虚拟拓扑面）。

操作路径：选中要合并的面 → 点击 ‌“Merge Faces”‌ → 确认。

‌若面是独立几何体‌：

使用 ‌“Combine” → “Merge”‌ 工具。

操作路径：按住 ‌Ctrl‌ 多选面 → 点击 ‌“Combine”‌ → 选择 ‌“Merge”‌ → 应用。

注意：两者不可混用，否则操作失败 ‌‌


‌2. 在经典 ANSYS (APDL) 中‌

使用 ‌AADD 命令‌ 合并共面的面：

路径：Main Menu > Preprocessor > Modeling > Operate > Booleans > Add > Areas

选择要合并的面 → 确定，原面将被删除，生成新面 ‌‌


使用 ‌AGLUE 命令‌ 粘接共线或邻接的面（保留独立性但共享边界）‌‌

‌3. 在 SpaceClaim 中（常用于 Workbench 前处理）‌

选中多个面 → 右键 → 选择 ‌“Combine”‌ → ‌“Merge”‌ ‌‌

若面为虚拟拓扑分割结果，需先 ‌“Detach All”‌ 再合并 ‌‌

‌注意事项‌

‌共面性要求‌：AADD、Merge Faces 等命令通常要求面严格共面。

‌容差设置‌：若面接近但不完全重合，可启用几何容差（Tolerance）自动对齐 ‌‌

‌布尔操作替代‌：Glue 仅共享边界，不合并几何；Merge 或 AADD 才真正合成一个面 ‌‌

如需进一步指导，可说明具体使用的是 ‌Workbench‌ 还是 ‌APDL‌，以及面是否来自同一实体。
