ansys面旋转成体

在 ANSYS 中，将‌面绕轴旋转生成体‌（即旋转体建模）是常见的几何建模操作。根据当前主流版本（如 ANSYS Mechanical APDL 或 Workbench），主要通过以下方式实现：

‌核心方法：绕轴旋转面成体‌

‌适用场景‌：已有二维面（如截面），需绕指定轴旋转 360° 或其他角度生成三维实体。

‌推荐命令路径‌（GUI 操作）：

‌Preprocessor‌ → ‌Modeling‌ → ‌Operate‌ → ‌Extrude‌ → ‌Areas‌ → ‌About Axis‌

拾取要旋转的‌面（Area）‌ → 点击 OK

定义‌旋转轴‌：需选择两个关键点（KeyPoints）来确定一条直线作为旋转轴

输入‌旋转角度‌（如 360° 完整成体）和‌分段数‌（用于控制网格密度）→ 点击 OK


此操作会扫掠该面绕指定轴旋转，形成实体 ‌‌

‌补充说明‌

‌若仅需旋转面本身（不生成体）‌：使用 AROTATE 命令或 GUI 路径 Preprocessor > Modeling > Rotate > Areas，但此时不会生成体，仅改变面的位置 ‌‌

‌若需沿曲线拉伸并同时控制自转（如旋转 10°）‌：应使用 VDRAG 命令，结合路径线与坐标系设置旋转参数 RX、RY、RZ ‌‌

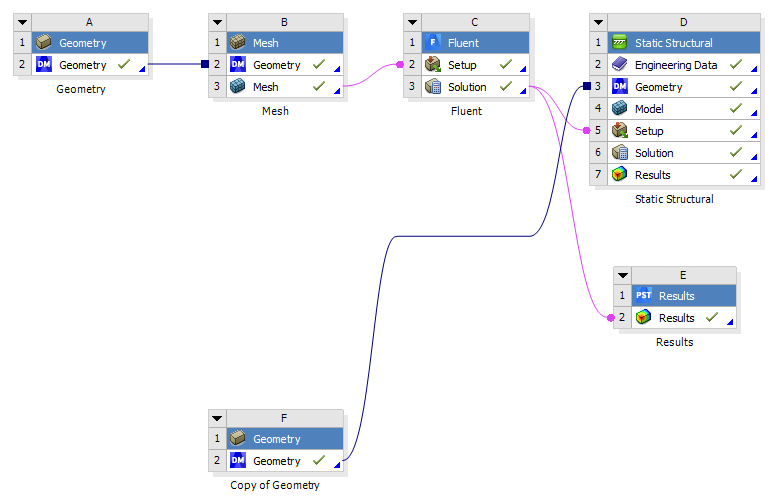

‌在 ANSYS Workbench 中‌：可通过 SpaceClaim 直接选择面和轴，使用“旋转”工具生成体 ‌‌

‌注意事项‌

旋转轴必须由‌两个关键点定义‌，不能直接选坐标轴 ‌‌

若希望生成完整实体，旋转角度通常设为 ‌360°‌。

可配合‌工作平面‌（Working Plane）调整建模基准，简化轴线定义 ‌‌

如需具体操作演示，可参考官方文档或教学视频：ANSYS 官方帮助中心。
