在 ANSYS 中,将线拉伸成面的操作通常不是直接支持的,因为 ANSYS 的几何建模逻辑是:关键点 → 线 → 面 → 体。线本身是面的边界,因此“拉伸线”一般用于生成体,而非直接生成面。
但根据你的需求“线拉伸成面”,结合公开资料,可能有以下几种理解方式和对应操作:可能情况一:你希望用一条线沿某路径“扫掠”生成一个面(即线轨迹生成面)
这是最接近“线拉伸成面”的操作。在 ANSYS 中可通过 Extrude > Lines > Along Line 实现:GUI 操作路径:Main Menu > Preprocessor > Modeling > Operate > Extrude > Lines > Along Line
选择要拉伸的线(Source Line)
选择作为轨迹的另一条线(Path Line)
点击 OK,系统将生成一个面

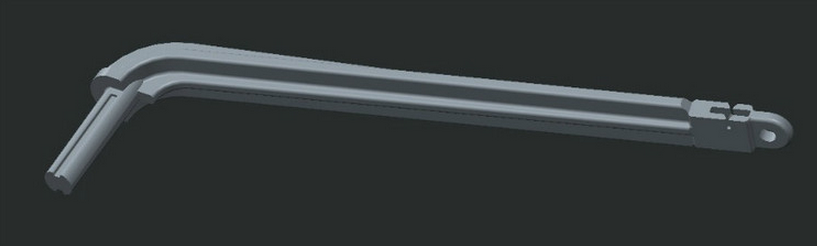

示例:如图1所示,一条直线沿一条曲线拉伸,可生成曲面
可能情况二:你实际想用闭合线围成一个面
如果线是闭合的(即构成一个环),可以直接用线生成面:GUI 操作路径:Main Menu > Preprocessor > Modeling > Create > Areas > Arbitrary > By Lines
选择构成闭合区域的所有线 → OK
在 ANSYS 2021 中也可通过 Mesh → Surface Mesh → Create → Closed Line Loop 实现
可能情况三:你误将“拉伸成体”理解为“拉伸成面”
若目标是生成体,则应使用:VEXT 命令:对已有面沿法向拉伸成体
VDRAG 命令:沿指定路径拖拉面生成体
注意事项“About Axis” 拉伸需定义旋转轴:若使用 Extrude > Lines > About Axis,必须先在旋转轴上定义两个关键点,再选中它们作为轴
线必须不与拉伸方向共面,否则无法生成有效面。
推荐操作流程(针对常见需求)
确认线是否闭合:若闭合 → 用 By Lines 生成面
若开放 → 用 Along Line 沿另一条线拉伸生成面
检查线与路径是否相交或重合,避免几何错误。
命令流方式(如需自动化):apdl
/PREP
L, 1, 2 ! 创建线1(待拉伸线)
L, 2, 3 ! 创建线2(拉伸路径)
AEXT, 1, , , , , 2 ! 拉伸线1沿线2生成面(注:AEXT为概念指令,实际可用Extrude GUI或VDRAG配合)
⚠️ 注意:ANSYS APDL 中没有直接的 AEXT 命令,线沿线拉伸成面主要通过 GUI 的 Extrude > Along Line 实现
如需进一步操作,建议明确:线是开放还是闭合?
拉伸方向是直线、曲线,还是绕轴旋转?
可提供更精准步骤。
