在 ANSYS 中将多个点连成曲线,主要取决于使用的是 APDL(命令流) 还是 Workbench/DM(DesignModeler) 环境。以下是两种主流方法:1. 使用 APDL 命令流(适合已有序列点编号)
若已有多个关键点(KeyPoints),可通过 样条插值(BSPLIN) 或 循环连线(LSTR) 实现:样条曲线(推荐用于平滑曲线):使用 BSPLIN 命令,通过指定多个关键点自动生成一条通过所有点的样条曲线。
示例(连接点 1 到 6):apdl
BSPLIN,1,2,3,4,5,
可选参数可定义起点和终点的切线方向,适用于空间曲线

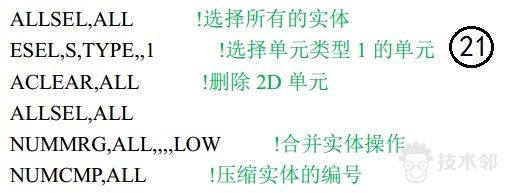

直线段依次连接(适用于折线或简单连接):使用循环命令流逐段连接相邻点:apdl
*DO,i,1,
a = i
b = a +
LSTR,a,b
*ENDDO
此方法将点 1~10 依次用直线段连接
2. 使用 ANSYS Workbench / DesignModeler(图形界面操作)
适用于从外部文件导入坐标点生成 3D 曲线:打开 DesignModeler(DM)。
在菜单栏选择 Concept → 3D Curve。
选择 From Coordinates File,导入包含点坐标的文本文件(格式示例):text
GroupID PointID X Y Z
1 1 0.0 0.0 0.1 2 1.0 1.0 0.1 3 2.0 0.0 1....
点击 Generate,系统会自动通过这些点生成一条空间曲线
若需封闭曲线,在文件末尾添加一行 GroupID PointID 0 即可
补充说明
若点来自实验数据或函数,也可在 Workbench 的“Curve Fitting”工具 中输入应力-应变等数据对,软件会自动拟合曲线
对于复杂几何,建议优先使用 Workbench 的 3D Curve 功能,更直观且支持闭合曲线;若需自动化或批量处理,则使用 APDL 命令流
如需进一步操作指导,可参考官方文档:ANSYS Help - Curves
