ansys定义材料属性时如何将s-n曲线定义

在 ANSYS 中定义材料属性时，若需输入 ‌S-N 曲线‌（即应力-寿命曲线）用于疲劳分析，操作方式因使用的是 ‌APDL（命令流）‌ 还是 ‌Workbench‌ 而有所不同。以下是两种主流方式的说明：

‌1. ANSYS APDL（命令流）方式‌

使用 FP 命令逐行输入 S-N 曲线数据，‌必须交替输入循环次数 N 和对应应力 S‌，每行最多 6 个值。

‌关键要点‌：

数据需按 ‌N-S-N-S...‌ 顺序成对输入。

应力单位通常为 ‌Pa‌，循环次数为无量纲数值。

若数据点较多，需分多行输入。

‌示例命令流‌（基于公开资料 ‌‌

）：

apdl

FP, 1, 100, 200, 500, 1000, 1500,

FP, 7, 1E4, 1E5, 1E6, 2E6, 3E6, 5E

FP, 13, 6E6, 7E6, 8E6, 9E6, 1E7, 1.1E

FP, 19, 1.2E7, 1.5E


FP, 21, 150E6, 120E6, 110E6, 100E6, 95E6, 90E

FP, 27, 85E6, 80E6, 75E6, 70E6, 65E6, 60E

FP, 33, 55E6, 50E6, 45E6, 40E6, 35E6, 30E

FP, 39, 29E6, 25E

⚠️ 注意：常见错误是将所有 N 值集中输入再输入所有 S 值，这会导致曲线错误 ‌‌

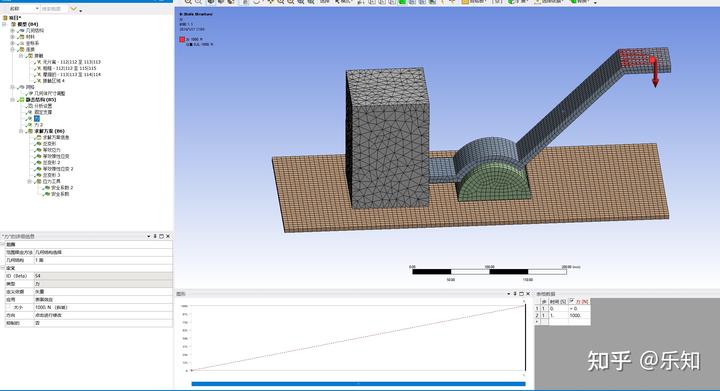

‌2. ANSYS Workbench 方式‌

在 ‌Engineering Data‌ 或 ‌Fatigue Tool‌ 中定义 S-N 曲线：

‌操作路径‌：

在 ‌Project Schematic‌ 中双击 ‌Engineering Data‌。

选择或创建材料 → 展开 ‌Fatigue‌ → 点击 ‌S-N Curve‌。

在弹出表格中输入 ‌Cycle（循环次数）‌ 和 ‌Stress（应力幅）‌ 数据。

可选择曲线类型：‌Linear（线性）‌、‌Semi-Log（应力线性、循环对数）‌ 或 ‌Log-Log（双对数）‌ ‌‌


‌多条 S-N 曲线‌：

若需考虑不同 ‌平均应力‌ 或 ‌应力比 R‌，可右键点击 ‌Mean Value‌ → 添加新曲线 ‌‌

‌数据来源建议‌：

优先使用实测数据；

若无试验数据，可参考标准（如 JIS E 4207）并乘以安全系数（如 0.8）‌‌

补充说明

S-N 曲线通常基于 ‌对称循环（R = -1）‌ 测试，若实际载荷非对称，需进行 ‌平均应力修正‌（如 Goodman 或 Gerber 准则）‌‌

在 Workbench 中，疲劳分析一般通过 ‌nCode‌ 或 ‌Fatigue Tool‌ 实现，需确保材料已正确定义 S-N 属性 ‌‌

如需进一步操作指导，可参考官方文档或平台资源：

ANSYS Workbench 疲劳分析教程 ‌‌
