ansys等效应变

在 ANSYS 中，“等效应变”通常指 ‌冯·米塞斯（von Mises）等效应变‌，用于将复杂的三维应变状态简化为一个等效的单轴拉伸应变值，便于评估材料的塑性变形程度或屈服状态。

‌核心概念‌

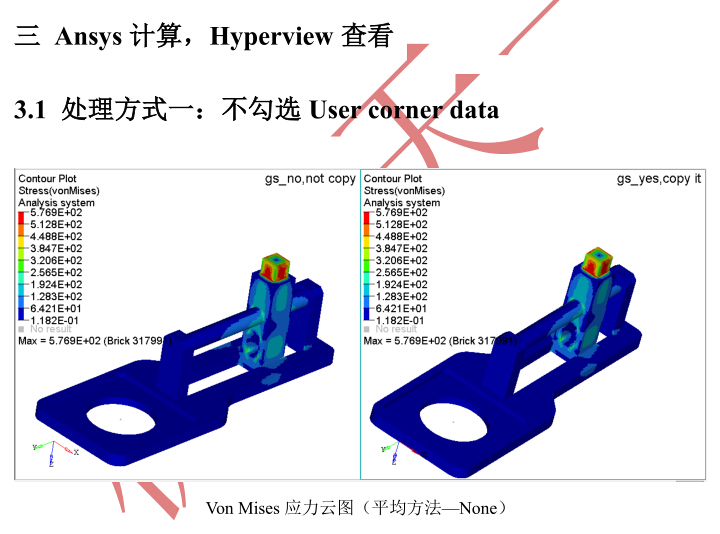

‌等效应变（EPTOEQV）‌ 是基于 ‌第四强度理论（von Mises 屈服准则）‌ 推导出的标量参数。

其计算公式与等效应力类似，只是将应力替换为应变：𝜀eqv=

[(𝜀𝑥𝑥−𝜀𝑦𝑦)

+(𝜀𝑦𝑦−𝜀𝑧𝑧)

+(𝜀𝑥


𝑥−𝜀𝑧𝑧)+(𝜀𝑥𝑦

+𝜀𝑦𝑧

+𝜀𝑧𝑥

)]εeqv​=



​[(ε

xx


​

−ε

yy​)



+(ε

yy​−ε

zz​)



+(ε

xx​−ε

zz​)



+6(ε

xy

​+ε

yz

​+ε

zx

​)]


​

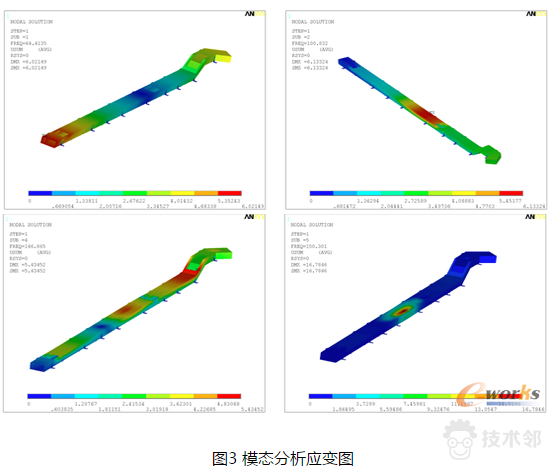

在 ANSYS 后处理中，该值常标记为 ‌EPTOEQV‌（等效总机械应变）或 ‌EPELEQV‌（等效弹性应变），具体取决于所选结果类型。

‌ANSYS 中常见应变结果类型‌

‌EPTO‌：总机械应变（不含热应变），由弹性 + 塑性 + 蠕变应变组成。

‌EPTOEQV‌：EPTO 的等效值（von Mises 等效应变），用于判断塑性屈服。

‌EPPL‌：塑性应变分量，反映不可逆变形。

‌EPEL‌：弹性应变分量，卸载后可恢复。

‌Equivalent Total Strain‌：包含热应变的总等效应变（注意与 EPTOEQV 区分）‌‌

⚠️ 注意：‌EPTOEQV ≠ Equivalent Total Strain‌。前者仅含机械载荷引起的变形，后者包含热膨胀效应 ‌‌

‌典型应用场景‌

‌塑性分析‌：监控 EPTOEQV 或 EPPL 是否超过材料极限应变（如断裂延伸率）‌‌

‌回弹预测‌：利用 EPPL 和 EPEL 的比例估算回弹角 ‌‌

‌材料校验‌：通过仿真提取 EPTO 与试验应力-应变曲线对比，验证本构模型准确性 ‌‌

‌常见问题排查‌

若等效应变结果异常（如为 0 或过大），建议检查：

[ ] 材料是否定义了塑性属性（屈服强度、硬化曲线）‌‌

[ ] 是否启用了大变形（NLGEOM, ON）‌‌

[ ] 载荷是否足以使结构进入塑性阶段 ‌‌

[ ] 单元类型是否支持塑性计算（如 BEAM188 需正确设置 KEYOPT）‌‌

[ ] 后处理中是否在正确的载荷步/子步中查看结果 ‌‌

‌获取方法（Workbench）‌

在 ‌Solution‌ 下右键 → ‌Insert‌ → ‌Total Deformation‌ 或 ‌Equivalent Elastic Strain‌；

或使用 ‌User Defined Result‌ 自定义提取 EPTOEQV、EPPL 等分量 ‌‌

在 ‌Mechanical APDL‌ 中可通过 ETABLE 命令提取各应变分量 ‌‌

如需进一步操作指导，可参考 ANSYS 官方文档或仿真平台教程，例如 仿真秀 ANSYS 后处理指南。
