ansys应力应变分析

在 ANSYS 中进行应力应变分析，是评估结构在载荷作用下安全性、变形行为和失效风险的核心手段。以下是基于当前（2026年5月）最新公开资料整理的‌关键操作流程与要点‌：

‌一、基本分析流程‌

‌问题定义‌

明确分析类型：‌静应力‌（静态载荷）、‌热应力‌、‌疲劳‌（需 nCode）等。

确定载荷（力、压力、温度等）与边界条件（固定、对称、支撑等）。

‌几何建模与导入‌

推荐使用 SolidWorks/UG 建模后导入 ANSYS Workbench，格式为 .step 或 .x_t。

删除非关键细节（如小圆角、螺纹），但保留‌应力集中区域‌（如孔、缺口）‌‌

‌材料属性设置‌

在 ‌Engineering Data‌ 中定义：

弹性模量（E）

泊松比（ν）

屈服强度（σₛ，对塑性分析至关重要）

对于应变疲劳，需输入 ‌循环应力-应变曲线‌ 或 ‌应变寿命（E-N）参数‌‌‌

‌网格划分‌

‌单元类型‌：常用 Solid185（六面体）或 Solid187（十节点四面体）‌‌

‌关键区域加密‌：如孔边、倒角处，单元尺寸可设为整体的 1/3~1/5‌‌

‌网格独立性验证‌：逐步加密网格，确保应变极值变化 < 2%‌‌

‌施加载荷与约束‌

固定约束（Fixed Support）、力/压力载荷、预紧力（螺栓）等‌‌

对于接触问题（如法兰螺栓），需定义 ‌面-面接触‌ 并设置摩擦系数‌‌

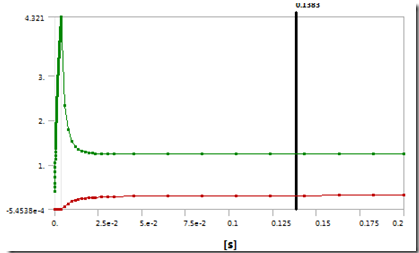

‌求解与后处理‌

求解后查看：

‌应力云图‌：von Mises 应力（韧性材料）、最大主应力 S1（脆性材料）

‌应变云图‌：最大主应变、等效应变

‌位移结果‌：验证变形是否超限‌‌


‌二、结果解读要点‌

‌韧性材料‌（如钢、铝）：以 ‌von Mises 应力‌ 判断是否超过屈服强度‌‌

‌脆性材料‌（如铸铁、混凝土）：关注 ‌最大拉应力（S1）‌，避免拉伸失效‌‌

‌安全系数‌：SF = 屈服强度 / 最大 von Mises 应力，通常要求 SF > 1.5~2.0‌‌

‌应力集中‌：识别高应力局部区域，可通过增加圆角或加强筋优化‌‌

‌三、典型应用场景‌

‌压力容器‌：按 JB4732 标准进行应力分类与评定‌‌

‌法兰连接‌：考虑内压 + 螺栓预紧力，评估等效应力与密封性‌‌

‌孔板/支撑板‌：快速验证中心孔周边应力集中‌‌

‌坝体/滑坡‌：结合自重与水压力，进行稳定性分析‌‌

‌四、推荐学习资源‌

‌视频教程‌：ANSYS压力容器应力分析技术进阶（含网格划分技巧）‌‌

‌实战案例‌：5分钟搞定孔板应力应变分析（WorkBench 快速流程）‌‌

‌疲劳分析‌：ANSYS nCode 应变疲劳详解（含 EN 曲线配置）‌‌

注：若使用 ANSYS Student 版，功能完整但模型规模有限（节点数 ≤ 32k），适合教学与小型项目。
