ansys经典版应力分析

在 ‌ANSYS经典版（ANSYS Mechanical APDL）‌ 中进行应力分析，主要遵循 ‌前处理 → 求解 → 后处理‌ 的标准流程。以下是基于公开资料整理的核心操作步骤和要点：

‌一、基本操作流程‌

‌定义单元类型‌

选择适合问题的单元类型（如 SOLID95 用于三维实体、SHELL181 用于薄壳等）。

设置自由度（如 UX, UY, UZ）和单元形状（四面体、六面体等）‌‌

‌设置材料属性‌

输入弹性模量（E）、泊松比（ν）、密度（ρ）等。

若涉及非线性或热应力，还需定义屈服强度、热膨胀系数等‌‌

‌创建几何模型‌

可通过关键点、线、面逐层构建体模型，或导入 IGES/STEP 等格式的外部模型‌‌


注意单位统一（建议全程使用 SI 单位制）‌‌

‌划分网格‌

定义单元尺寸或采用智能划分。

在应力集中区域（如孔边、倒角处）进行局部网格加密以提高精度‌‌

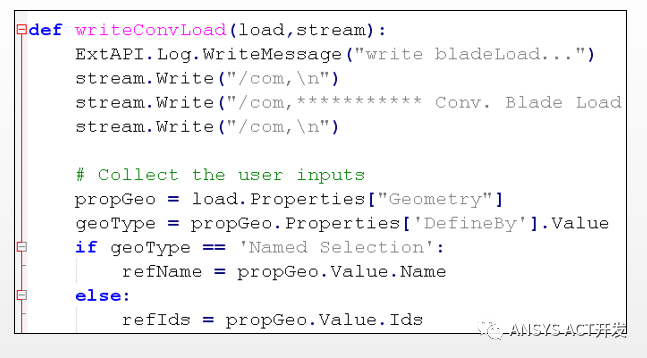

‌施加边界条件与载荷‌

固定约束（如固定支撑、对称边界）；

施加力、压力、温度等载荷‌‌

‌求解‌

进入 /SOLU 求解器，执行 SOLVE 命令完成计算‌‌


‌后处理查看结果‌

读取结果数据（SET, LAST）；

绘制应力云图（如 PLNSOL, S, EQV 查看 von Mises 应力）；

提取关键点应力、位移等数值‌‌

‌二、关键注意事项‌

‌文件路径与名称‌：避免使用中文路径或文件名，防止结果丢失‌‌

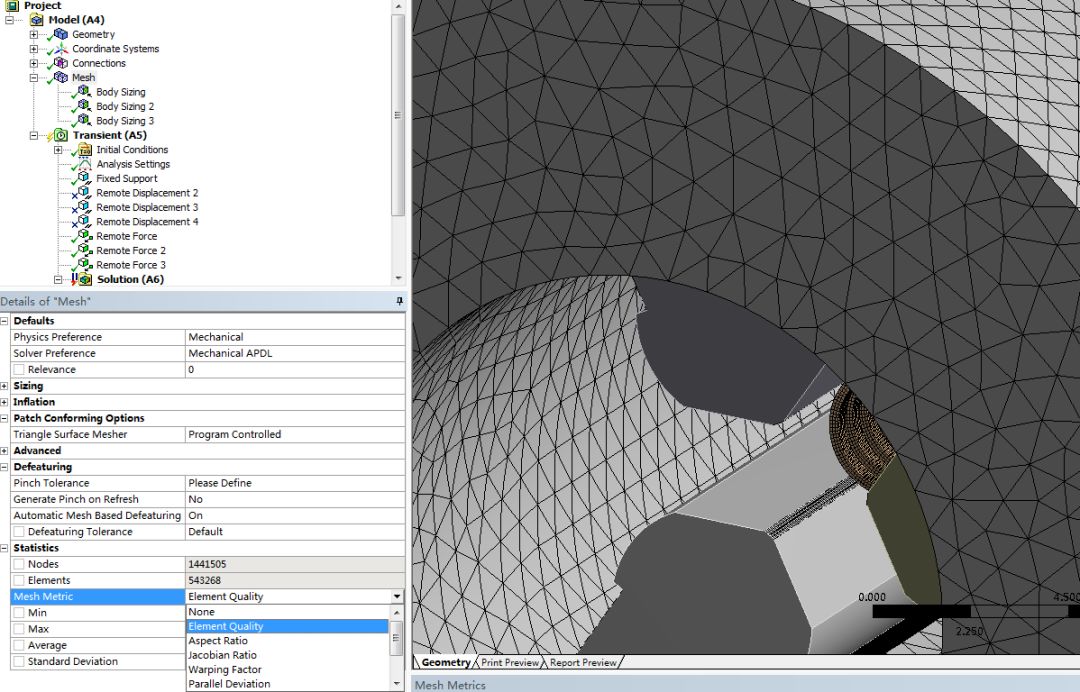

‌网格质量‌：高偏度单元可能导致求解失败，建议使用 Mesh Metric 检查网格质量‌‌

‌约束合理性‌：错误约束（如过度约束）会导致“刚体位移”错误或结果失真‌‌

‌应力评估准则‌：


对于塑性材料（如钢），优先查看 ‌von Mises 等效应力‌（第四强度理论）；

对于脆性材料（如铸铁），关注 ‌第一主应力‌（最大拉应力理论）‌‌

‌三、典型应用场景‌

‌静应力分析‌：适用于载荷不变的情况，如压力容器、梁柱结构‌‌

‌热应力分析‌：耦合温度场与结构响应，常用于锅炉管、热交换器等‌‌

‌接触问题‌：如过盈配合、法兰螺栓连接，需正确定义接触对‌‌
