ansys静力分析应力图锯齿形

在 ANSYS 静力分析中，应力云图出现‌锯齿形‌（即分块状、不连续、类似棋盘格的视觉效果）通常是由以下原因引起的：

主要原因

‌显示的是单元解（Element Solution）而非节点解（Nodal Solution）‌

有限元计算中，应力最初在‌高斯积分点‌（单元内部）计算得出，属于“单元解”。若直接以单元为单位显示（如使用 PLESOL 命令），不同单元交界处的应力可能不连续，从而呈现锯齿状。

‌网格过粗或局部应力梯度大‌

在应力集中区域（如齿根、圆角、接触边），若网格不够精细，会导致应力变化剧烈，放大锯齿感。

‌结果后处理设置不当‌


ANSYS 默认可能未对结果进行平滑处理，或未启用“平均化节点应力”功能。

解决方法

‌切换为节点解显示‌

使用命令 PLNSOL（而非 PLESOL）绘制云图，可获得更平滑的结果 ‌‌

‌启用结果平均化‌

在 Workbench 中：


进入 ‌Solution‌ → ‌Details of “Stress”‌（如 Equivalent Stress）

将 ‌“Average at Nodes”‌ 设为 ‌Yes‌（默认通常已开启）‌‌

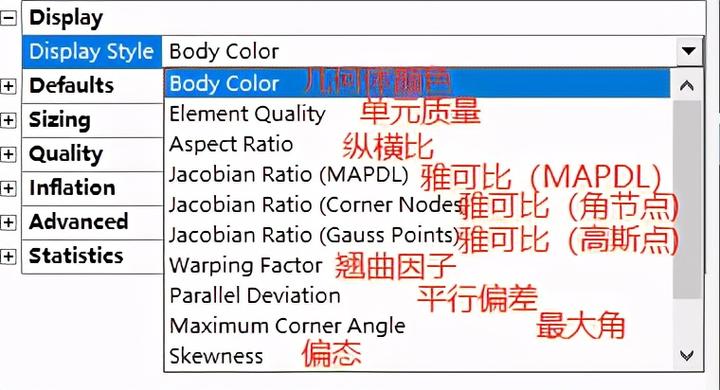

‌加密关键区域网格‌

特别是在齿根、接触面等高应力梯度区域，使用 ‌Local Mesh Refinement‌ 提高计算精度 ‌‌

‌检查几何模型细节‌


忽略齿根圆角、倒角等细节会导致‌应力奇点‌，使结果失真。建议保留实际制造圆角（通常为 0.3–0.6 倍模数）‌‌

‌验证接触与边界条件设置‌

错误的接触定义（如穿透、未调整贴合）也会导致非物理的应力波动 ‌‌

补充说明

若锯齿出现在‌模态分析‌或‌参数扫描‌中，可能涉及相位跳变、边界条件周期性等问题 ‌‌

但静力分析中的锯齿主要源于上述后处理或建模因素

如需进一步优化，可参考 ANSYS 官方建议：对齿轮、接链环等结构进行静力分析时，务必关注‌几何简化合理性‌与‌接触设置准确性‌ ‌‌
