ansys变形结果怎么导出dat文件

在 ANSYS 中导出变形结果为 .dat 文件，主要通过 ‌APDL 命令语言‌实现，尤其适用于 ‌经典界面（Mechanical APDL）‌。Workbench 环境本身不直接支持导出 .dat 格式，但可通过切换至 APDL 或导出中间格式再转换。

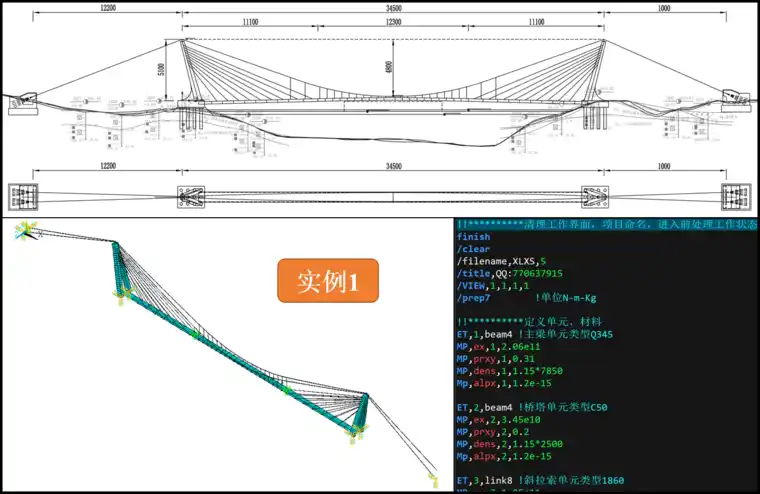

‌核心方法（推荐）：使用 APDL 命令流导出变形数据‌

‌进入后处理模块‌

在 Mechanical APDL 中，进入时间历程后处理（Post26）或结果后处理（Post1），根据需求选择：

‌Post1‌：用于提取特定时间步/载荷步的变形结果。

‌Post26‌：用于提取变形随时间/载荷的变化曲线。

‌提取变形数据‌

使用 *VGET 命令将节点变形（如 UX、UY、UZ 或总位移 U）读入数组：

apdl

*VGET, UDISP, NODE, , U, SUM ! 提取总位移至数组UDISP

‌打开并写入 .dat 文件‌

使用 *CFOPEN、*VWRITE 和 *CFCLOS 组合命令：

apdl

*CFOPEN, deformation, dat ! 打开文件 deformation.dat

*VWRITE, 'Node', 'X-Disp', 'Y-Disp', 'Z-Disp' ! 写入表头

(A6, 8X, A8, 8X, A8, 8X, A8)


*VWRITE, NLIST, UDISP ! 写入节点号和位移数据

(I6, 8X, E12.5)

*CFCLOS ! 关闭文件

‌运行命令流‌

将上述命令保存为 .mac 或 .inp 文件，在 ANSYS 中执行：

text

/INPUT, your_macro.mac

‌Workbench 环境下的替代方案‌


若使用 ‌ANSYS Workbench‌，可按以下步骤操作：

‌方法一：通过 Mechanical 导出为文本再改后缀‌

在 ‌Solution‌ 模块中右键点击 ‌Deformation‌ → ‌Export‌。

选择格式为 ‌Text (.txt)‌，保存后手动将文件后缀改为 .dat ‌‌

‌方法二：使用 APDL Command Object‌

在 Workbench 的 ‌Mechanical‌ 中：

右键 ‌Solution‌ → ‌Insert‌ → ‌APDL Command Object‌。

在其中插入上述 APDL 命令流，求解后即可生成 .dat 文件 ‌‌

‌方法三：导出为 .cdb 或 .inp 后处理‌

Workbench 支持导出 .cdb（几何+网格）或 .inp（Abaqus 格式），但 .dat 需通过 APDL 自定义输出 ‌‌

‌注意事项‌

.dat 文件无固定标准格式，‌内容结构需由用户自定义‌（如节点号、位移分量等）。

路径建议使用绝对路径（如 *CFOPEN, C:\results\deform.dat），避免写入位置不确定 ‌‌

若数据量大，建议分块写入或压缩输出变量以提高效率。

如需示例命令流模板，可参考 知乎专栏 - ANSYS 时间后处理导出结果到 .TXT 或 .dat 文件 ‌‌
