ansys怎么调图例字大小

ANSYS 调整图例字大小需根据使用的模块（‌Workbench‌ 或 ‌APDL‌）选择对应方法，主要通过选项设置或右键菜单实现。

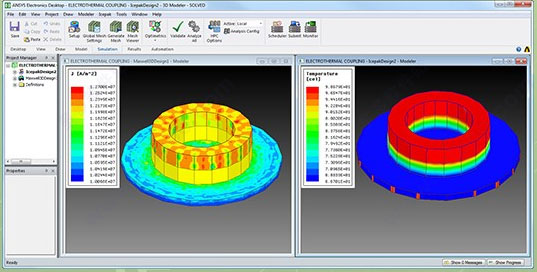

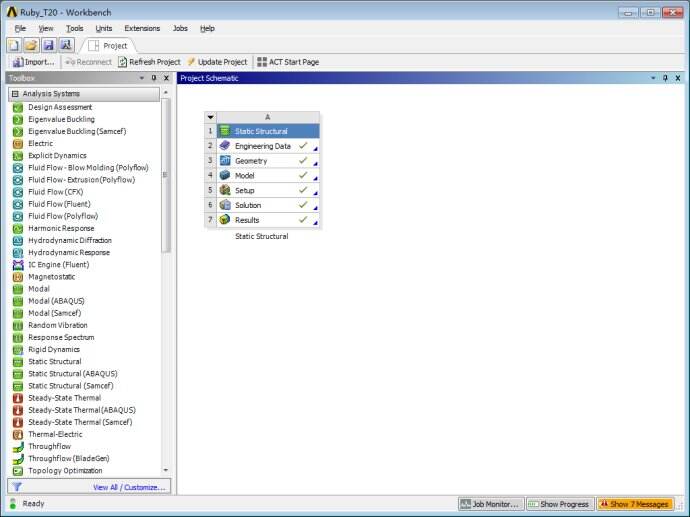

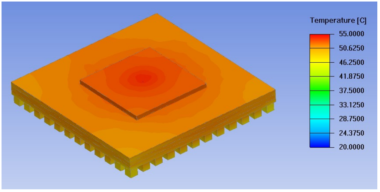

Workbench 环境设置


‌全局字体调整‌：进入 Mechanical 界面，点击 File > Options，在 UI Options > Style > Font 中将默认 Normal 切换为 ‌Large‌ 或 ‌Extra Large‌，确定后整个操作界面及图例字体都会同步放大 。‌‌‌

‌出图字体设置‌：若仅需调整导出图片的字体而不影响界面，点击 Result > Images > Image to File，在弹出选项中修改 ‌Font Magnification Factor‌ 系数（默认为 1），按需设置放大倍数 。‌‌‌


‌Beta 选项启用‌：部分版本需先在 Workbench 平台 Tools > Options > Appearance 中勾选 ‌Beta Options‌，随后在 Mechanical 选项中才能看到完整字体设置 。‌‌

APDL 经典界面设置


‌菜单路径设置‌：点击顶部菜单栏 PlotCtrls > Fonts Controls > Legend，在弹出窗口中直接对字体的类型以及大小进行设置 。‌‌‌

‌右键快捷设置‌：将鼠标移至绘图窗口图例附近，点击右键选择 ‌Legend Fonts‌，即可快速调整字体类型与大小，操作更为便捷 。‌‌‌

‌窗口属性配置‌：也可通过右键点击 Window properties > Legend Settings，对绘图时间、版本及结果信息等显示内容进行详细配置 。‌‌‌

不同版本界面可能略有差异，建议优先尝试右键菜单或选项设置，若无效可检查软件版本特性。
