ansys怎么加约束与载荷

在 ANSYS 中施加约束与载荷是结构仿真分析的关键步骤。根据当前主流的 ‌ANSYS Workbench‌ 和经典 ‌APDL（命令流）‌ 两种常用环境，操作方式有所不同。以下是基于权威公开资料整理的核心方法：

‌一、ANSYS Workbench（Mechanical）环境‌

Workbench 提供图形化界面，操作直观，适合大多数工程应用。

‌约束（Supports）施加方式‌：

‌Fixed Support（固定支撑）‌：限制所有自由度（UX=UY=UZ=0，ROTX=ROTY=ROTZ=0），适用于完全固定边界。

‌Displacement（位移约束）‌：可指定 UX、UY、UZ 或 ROTX、ROTY、ROTZ 中任意方向的位移值（通常设为 0 表示约束）。

‌Frictionless Support（无摩擦支撑）‌：法向位移为 0，切向自由滑动。

‌Remote Displacement（远程位移）‌：通过虚拟点施加位移约束，适用于复杂连接。

‌Rotational Velocity（旋转载荷）‌：用于模态或动力学分析，定义旋转轴和角速度（单位：rad/s 或 RPM）。

‌载荷（Loads）施加方式‌：

‌Force/Moment（集中力/力矩）‌：可施加于点、边、面，支持矢量或分量输入。


‌Pressure（压力）‌：施加于面，单位为 Pa，方向垂直于表面。

‌Hydrostatic Pressure（静水压力）‌：适用于流体容器，随深度变化。

‌Thermal Condition（温度载荷）‌：需材料定义热膨胀系数，用于热-结构耦合分析。

‌Joint Load（关节载荷）‌：需先创建 Joint（如 Revolute），再施加力或力矩。

操作路径示例：

‌Model → Right-click “Static Structural” → Insert → Displacement / Force / Pressure‌

选择几何体（点/边/面）→ 设置数值 → Apply ‌‌

‌二、ANSYS APDL（经典界面）命令流方式‌

适用于高级用户或自动化分析，常用命令如下：

‌约束命令‌：

D, NODE, Lab, VALUE：对节点施加自由度约束（如 D, 1, UX, 0）。


DK, KPOINT, Lab, VALUE：对关键点施加约束。

DL, LINE, Lab, VALUE：对线施加约束。

DA, AREA, Lab, VALUE：对面施加约束。

ALL 可同时约束所有自由度（如 D, 1, ALL, 0）‌‌

‌载荷命令‌：

F, NODE, Lab, VALUE：对节点施加集中力（如 F, 2, FY, -1000）。

FK, KPOINT, Lab, VALUE：对关键点施加力。

SF, AREA, PRES, VALUE：对面施加压力（如 SF, 1, PRES, 5.7e6）‌‌

注意：Workbench 中施加的约束/载荷在求解前会自动转换为 APDL 命令，无需手动转换 ‌‌

‌三、关键注意事项‌

‌单位一致性‌：确保几何、材料、载荷单位统一（如 N、mm、Pa）‌‌

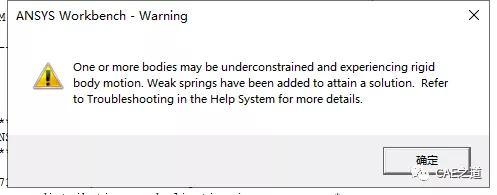

‌避免过度约束‌：固定支撑过多可能导致求解失败或应力奇异 ‌‌

‌模态分析无需外加载荷‌：模态分析仅需约束，用于求解固有频率和振型，不依赖激励 ‌‌

‌分步施加多方向约束‌：若 Workbench 界面无法同时勾选多个自由度（如 UX 和 UY），可分两次分别施加，效果相同 ‌‌
