在 ANSYS 中提取荷载-位移曲线，通常用于分析结构的非线性响应（如屈服、屈曲、塑性变形等）。根据当前主流版本（如 ANSYS 2025 R1）及公开资料，推荐使用 APDL 命令流 或 Workbench 图形界面 实现。以下是核心方法：一、APDL 命令流方法（适用于经典 ANSYS）
该方法适用于已建立模型并完成非线性静力分析的情况，关键步骤如下：定义荷载变量（通常为支座反力或集中力）
使用 FSUM 或 RFORCE 提取支座反力作为荷载。
示例：RFORCE, 3, N1, F, Z 将节点 N1 的 Z 向反力赋给变量
定义位移变量（通常为加载点位移）
使用 NSOL 提取指定节点的位移。
示例：NSOL, 2, N2, U, Z 将节点 N2 的 Z 向位移赋给变量
设置坐标轴与绘图
使用 /AXLAB 设置坐标轴标签。
使用 XVAR 指定 X 轴变量（位移），PLVAR 绘制曲线（荷载 vs 位移）。
完整示例（来自资料
）：apdl
/POST
NSEL, S, LOC, Z, 300 ! 选加载面（顶面）
*GET, N1, NODE,, NUM, MIN ! 获取最小节点号
NSOL, 2, N1, U, Z ! 位移 → 变量
NSEL, S, LOC, Z, 0 ! 选支座面
RFORCE, 3, N1, F, Z ! 反力 → 变量
PROD, 5, 2,,,,-1 ! 位移取反（若加载为负）
PROD, 6, 3,,,,-1/1000 ! 反力转为 kN
/AXLAB, X, Weiyi(mm)
/AXLAB, Y, Hezai(kN)
XVAR,
PLVAR, 6 ! 绘制曲线
导出数据到 Excel/CSV（用于外部绘图）
使用 VGET + VWRITE 导出数组到文件
示例命令流可保存为 .mac 文件运行。

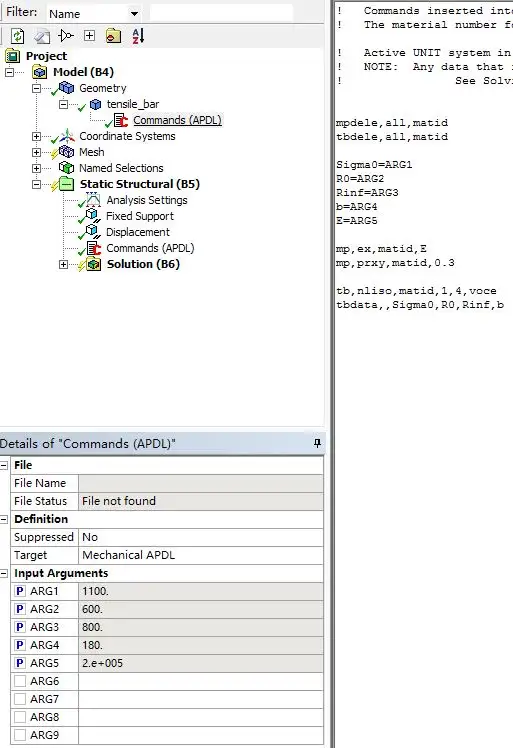

二、Workbench 图形界面方法（适用于 Mechanical）
若使用 ANSYS Workbench + Mechanical：步骤：在 Solution 树中右键 → Insert → Probe → Reaction Force（提取荷载）。
插入 Deformation → Total 或 Directional（提取位移）。
右键结果 → Export → 选择 CSV 格式导出数据。
在 Chart 视图中，手动设置 X 轴（位移）、Y 轴（荷载）生成曲线
⚠️ 注意：Workbench 默认不直接生成荷载-位移曲线，需手动创建两个探针并关联时间/步长。
三、关键注意事项
荷载定义方式影响提取方法：若施加的是位移荷载（如 D, ALL, UZ, -1），则荷载需通过支座反力反推。
若施加的是集中力，可直接用 RFORCE 或探针提取该力。
非线性分析必须开启大变形：NLGEOM, ON
单位一致性：确保荷载（N/kN）与位移（mm/m）单位匹配
下降段捕捉困难：对于软化材料，建议使用弧长法（Riks）控制收敛
四、推荐资源
ANSYS APDL 绘制荷载-位移曲线详细教程
ANSYS 导出数据到 Excel 的命令流
Workbench 结果导出操作指南
如需具体模型示例或命令流模板，可进一步说明分析类型（如三点弯曲、轴压、接触等）。
