线性屈曲分析(也称特征值屈曲分析)在 ANSYS Workbench 中主要用于预测结构在压缩、弯曲等载荷作用下的理论临界失稳载荷和失稳模态,适用于细长杆、薄壁结构、真空容器、网壳等易失稳构件的初步稳定性评估。
核心应用场景
细长杆/压杆:如桁架、支柱,避免欧拉屈曲
薄壁结构:如压力容器、机翼蒙皮、塔架
真空设备:受外压易内陷失稳
建筑与桥梁构件:柱、梁在风/地震作用下的稳定性
航空航天部件:机身、机翼在飞行载荷下的屈曲风险评估
线性屈曲分析基于小变形、线弹性假设,不考虑几何非线性、材料塑性或初始缺陷,因此结果通常偏于安全(即计算出的临界载荷高于实际失稳载荷),但计算效率高,适合设计阶段快速筛查
基本分析流程
创建静力结构分析
在 Workbench 工具箱中拖入 Static Structural
双击进入几何建模(如使用 SpaceClaim 或 DesignModeler)
定义材料与网格
赋予材料属性(如 Structural Steel)
划分合适网格(壳/体单元根据结构类型选择)
施加边界条件与载荷
固定约束(如固定支撑)
施加实际载荷或单位载荷(影响后续屈曲系数解释)
插入线性屈曲分析模块
在项目概图中,将 Eigenvalue Buckling 拖到 Static Structural 的 Solution 上
自动继承静力分析的预应力状态
设置屈曲分析参数
在 Analysis Settings 中设置 Max Modes to Find(通常取 5–6 阶)
可选择是否考虑负屈曲系数(若载荷可能反向)
求解与后处理

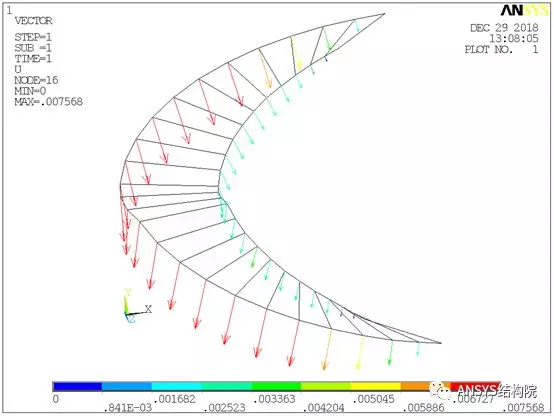

求解后查看各阶屈曲模态变形图
关注第一阶屈曲载荷因子(Load Multiplier)
临界载荷 = 施加载荷 × 第一阶屈曲因子
关键注意事项
结果解读:屈曲模态显示的是相对变形形态,不是真实位移量(通常显示为 ~1mm,仅为示意)
保守性:线性结果常高估稳定性,实际设计需结合非线性屈曲分析或引入安全系数
适用前提:仅适用于理想弹性结构;若存在接触、大变形、材料非线性,必须采用非线性屈曲
推荐学习资源
小白必看! ANSYS Workbench 线性屈曲分析全流程详解(含免费仿真资料)
ANSYS线性屈曲全流程实操|中文版教程(从建模到求解)
仿真秀 - ANSYS Workbench线性屈曲分析(含项目流程图)
如需进一步了解非线性屈曲或带初始缺陷的屈曲分析,可继续提问。
