ansys中查看具体某一点的应力

在 ANSYS 中查看具体某一点的应力，需根据使用的软件环境（‌经典 ANSYS APDL‌ 或 ‌ANSYS Workbench‌）选择相应操作，核心是通过后处理模块定位节点或坐标点。

经典 ANSYS (APDL) 操作方法


‌菜单查询法‌：进入后处理模块 (/POST1)，依次点击 General Postproc > Query Results > Subgrid Solu，在弹出窗口选择应力类型（如 Von Mises），随后在图形界面直接点击目标节点，窗口即显示该点应力值 。‌‌‌

‌命令流提取‌：若已知点坐标，可使用 NSEL 命令按坐标范围选择节点，再通过 *GET 命令将应力值提取到参数中，或使用 PRNSOL 命令列表打印所选节点应力 。‌‌‌

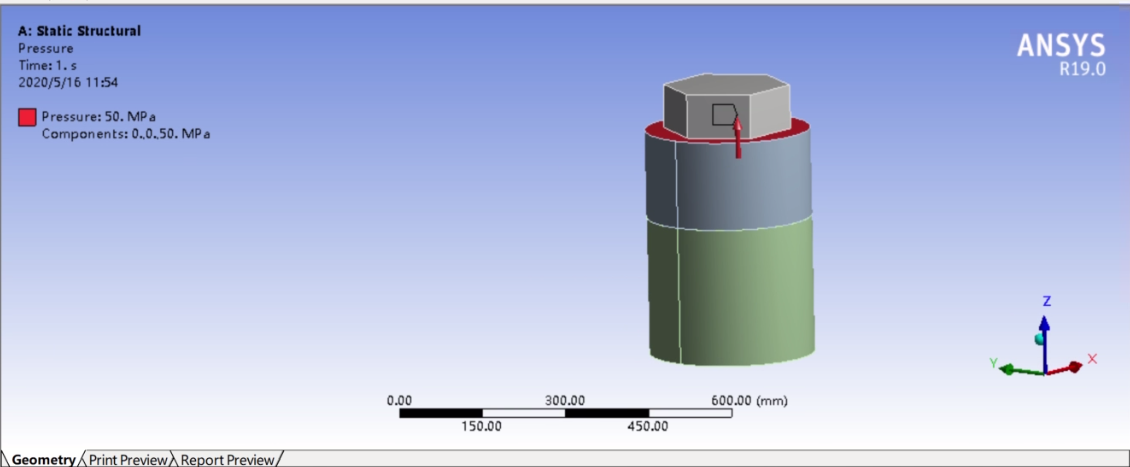

ANSYS Workbench 操作方法

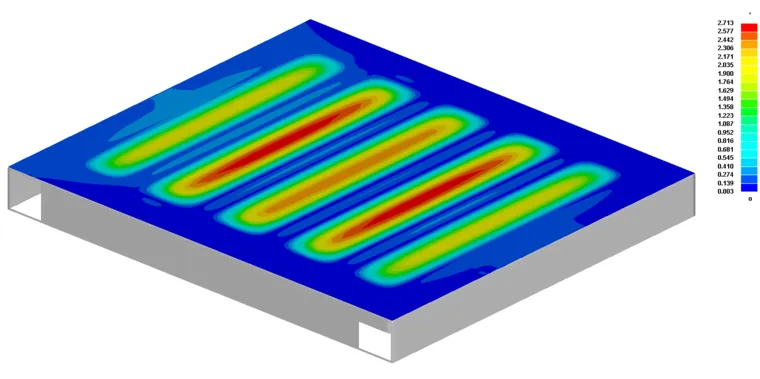

‌节点云图查询‌：在 Solution 分支下插入 Stress 结果，设置为 Node Solu 显示节点应力云图，鼠标悬停或点击模型表面节点，细节栏会显示该节点具体数值 。‌‌


‌路径与探测工具‌：通过 Construction Geometry 添加 Path 或 Probe，定义具体坐标点或路径，求解后在 Path Results 或探测结果中查看该位置的应力数据 。‌‌‌

注意事项

‌节点与单元应力‌：默认查看的通常是节点应力（相邻单元应力平均值），若需查看单元积分点应力，需通过 Element Table 设置或调整输出选项 。‌‌‌

‌坐标系统‌：查看特定方向应力（如径向、轴向）时，需确保结果坐标系与查询方向一致 。‌‌
