ansys如何添加外部热源

在 ANSYS 中添加外部热源需根据具体模块选择方法，‌简单热源可直接通过边界条件设置，复杂或移动热源需结合 APDL 命令或 UDF 代码实现‌。不同模块的操作流程如下：


Mechanical 与 Workbench 操作


在 Steady-State Thermal 或 Transient Thermal 模块中，‌基础热源‌可通过插入"Heat Generation"（体积热源）或"Heat Flux"（表面热流）直接设置功率密度或热流值 。对于‌高斯移动热源等复杂分布‌，Workbench 原生界面不支持直接施加，需插入"Command Snippet"使用 APDL 语言定义函数或加载表，例如通过*SET 定义功率与半径，利用 BF 命令施加节点热生成率 。‌‌‌


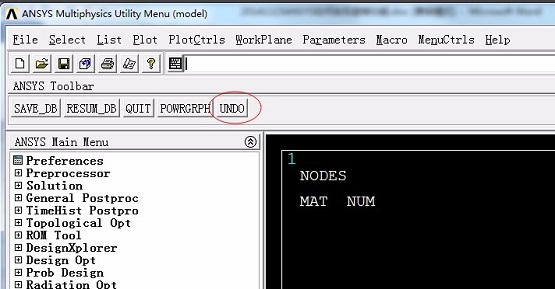

APDL 经典界面与 Fluent 设置

在 APDL 中，使用‌BF/BFE 命令‌施加体热源，或‌SF/SFE 命令‌施加面热流，支持通过 Parameters→Functions 定义外部函数文件（.func）并读取加载 。在 Fluent 中，可通过 Cell Zone Conditions 设置 Source Terms，若热源随时间变化，需编写‌UDF（用户自定义函数）‌ 实现动态加载，如定义随时间阶梯变化的热生成率 。‌‌‌

Icepak 与外部数据导入

Icepak 模块针对电子散热，选中部件后右键"‌Assign Power‌"即可定义均匀或非均匀热源，支持设置瞬态变化曲线 。若热源数据来自外部软件（如 Zemax），可将吸收通量数据导出为 FEA 兼容格式，作为外部热载荷导入 Ansys Mechanical 进行耦合分析 。‌‌‌
