ansys应变云图探针在哪里

在 ANSYS Workbench Mechanical 模块中，应变云图探针功能主要位于‌顶部工具栏‌或‌Solution 分支菜单‌中，用于查看特定位置的精确数值。‌‌‌

探针工具位置与开启方式

‌顶部工具栏快捷探针‌：

在 Mechanical 界面顶部的标准工具栏中，找到并点击"‌Probe‌"按钮（图标通常为探针形状）。‌‌‌


激活后，鼠标变为探针状态，直接在应变云图上点击任意节点或位置，系统会弹出该点的应变数值详情。‌‌‌

此方式适合快速查询，退出探针模式后标记数值通常不保留。‌‌


‌Solution 分支插入探针‌：

在左侧树状图的"‌Solution‌"分支上右键，选择"‌Insert‌" > "‌Probe‌"。‌‌‌

在详细信息栏中设置"Location Method"（如选择坐标点、几何点或节点），可创建固定的探测点。‌‌‌

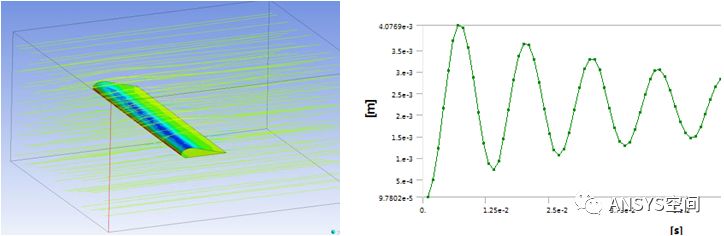

求解后，该探针结果会永久显示在结果列表中，适合需要记录特定位置数据的场景。‌‌‌

使用注意事项

‌云图类型匹配‌：探针显示的数值类型取决于当前激活的结果云图，若显示的是应变云图（如 Equivalent Elastic Strain），探针即显示应变值。‌‌‌

‌数值读取‌：点击后数值通常显示在图形窗口下方的信息栏或弹出的对话框中，部分版本会在 Message 窗口显示坐标及变量值。‌‌

‌奇点避免‌：探针查询时应避开应力/应变奇异点（如尖角、集中力作用点），这些位置数值可能不收敛且无实际物理意义。‌‌‌
