Ansys 有限元分析大作业通常要求完成从几何建模、网格划分、边界条件施加到结果后处理的全流程仿真，并撰写包含选题背景、操作步骤、结果分析及结论的完整报告。常见选题涵盖自行车车架、扳手、法兰、齿轮等机械零部件的静力学分析 。
常见大作业选题案例
根据现有教学资源与往届作业库，以下几类模型因结构典型、边界条件清晰，常作为有限元分析大作业的选题：自行车车架分析：模型特点：由多根管材焊接而成，需简化为梁单元或实体单元，重点分析车架在骑行载荷下的强度与刚度 。
关键设置：材料常选铝合金（如 6061-T6），需对车架后部受力较大区域进行网格加密，约束通常施加在后轴与前叉位置 。
扳手静态受力分析：模型特点：结构相对简单，适合初学者练习实体建模与接触设置，重点分析扳口在拧螺母时的应力集中 。
关键设置：材料多为结构钢（弹性模量 210GPa），约束施加在内六角孔表面，载荷施加在手柄末端 。
法兰与联轴器分析：模型特点：涉及螺栓连接与密封面压力，适合进阶练习装配体分析与接触算法 。
关键设置：需处理压力不平衡力，施加螺栓预紧力与密封面压力，使用圆柱坐标系查看应力结果 。
其他典型零部件：包括曲轴、齿轮、悬臂梁及平面框架结构等，可根据课程具体要求选择，重点在于验证理论计算与仿真结果的一致性 。
标准分析流程与操作步骤

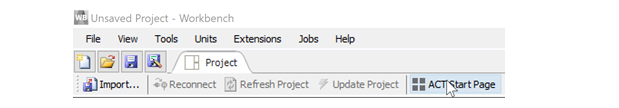

Ansys Workbench 环境下的有限元分析大作业需严格遵循前处理、求解、后处理三大阶段，确保计算结果的可靠性 。
前处理阶段（Pre-processing）：几何建模：可直接在 Design Modeler 中构建简单形状，或导入 CAD 软件（如 Pro/E、SolidWorks）生成的复杂实体文件（IGES/STEP 格式）。
材料定义：在 Engineering Data 中指定材料物理参数，如弹性模量（E）、泊松比（ν）、密度等，常用结构钢或铝合金 。
网格划分：选择合适的单元类型（如 Solid185、Solid186 实体单元），对关键受力区域进行局部加密，平衡计算精度与效率 。
求解设置（Solution）：边界条件：施加固定支撑（Fixed Support）、位移约束或对称约束，模拟实际工况下的支撑情况 。
载荷施加：根据实际受力添加集中力、压力、力矩或温度场，注意单位统一（如 N、MPa）。
求解控制：选择分析类型（如 Static Structural），设置收敛标准，执行求解计算 。

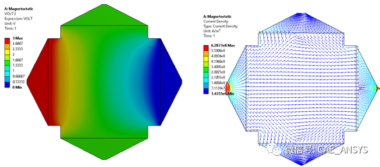

后处理阶段（Post-processing）：结果查看：生成总变形（Total Deformation）、等效应力（Von Mises Stress）、应变云图等可视化图表 。
数据提取：读取最大位移值、最大应力值及安全系数，判断结构是否满足强度要求 。
报告输出：将云图、数据列表导出，结合理论分析撰写结论 。
报告撰写规范与关键参数

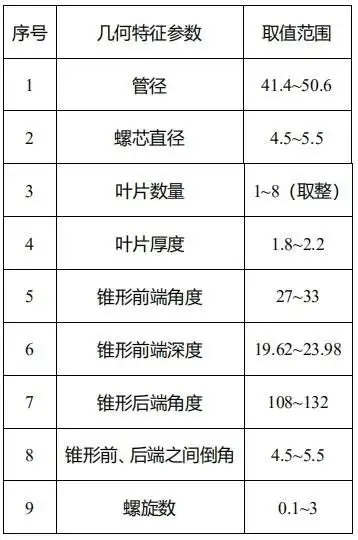

一份高质量的有限元分析大作业报告应包含明确的参数设置说明与结果验证，以下是撰写时的关键要点：参数设置透明化：材料属性：需明确列出弹性模量、泊松比等数值来源（如查表或材料库），例如铝合金 6061-T6 弹性模量约为 69GPa，泊松比 0.
单元选择：说明选用单元类型的原因，如三维实体分析常用 Solid185 或 Solid186，二维平面问题可用 Plane
网格质量：报告应包含网格数量、节点数及网格质量检查结果，确保无严重畸变单元 。
结果分析与结论：应力校核：对比最大等效应力与材料屈服强度，计算安全系数，判断结构是否安全 。
改进建议：针对应力集中区域提出结构优化方案，如增加倒角、改变截面形状或采用三角形稳定结构 。
参考文献：引用相关教材或技术手册，如《Ansys Workbench 2022 中文版有限元分析从入门到精通》等，增强报告学术性 。
