有限元 ansys matlab

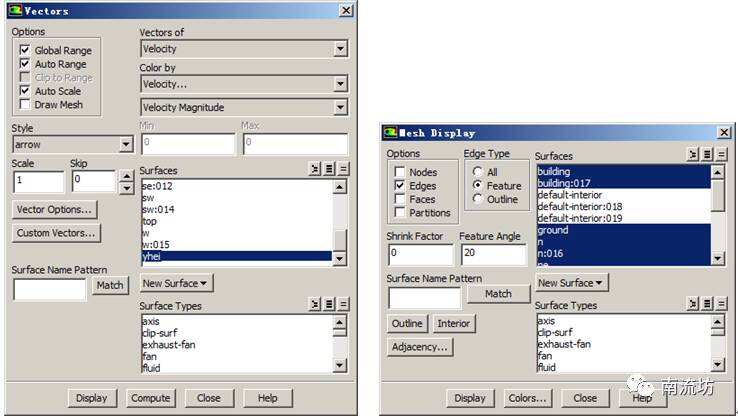

有限元分析（FEA）结合 ‌ANSYS‌ 与 ‌MATLAB‌ 是工程仿真中常见的协同工作方式，二者优势互补：‌ANSYS 擅长高精度有限元求解‌，而 ‌MATLAB 强于数据处理、参数化控制与自动化脚本‌。以下是关键要点：

‌核心应用场景‌

‌自动化批处理‌：通过 MATLAB 调度 ANSYS 执行大量参数化仿真（如结构优化、蒙特卡洛模拟）。

‌前后处理增强‌：利用 MATLAB 进行结果后处理、可视化或机器学习分析，ANSYS 专注求解。

‌联合建模与验证‌：MATLAB 编写理论模型，ANSYS 验证复杂工况（如损伤检测、拓扑优化）‌‌

‌关键技术要点‌

‌数据交换格式‌

‌必须使用科学计数法‌（如 2.5e-3）确保精度与兼容性。

MATLAB 导出示例：

matlab

parameters = [1.23e9, 5.67e-4, 8.90e6];

fid = fopen('input.txt', 'w');

fprintf(fid, '%.6e %.6e %.6e\n', parameters);

fclose(fid);


‌ANSYS 端读取数据（APDL）‌

使用 *VREAD 命令配合格式符（如 (3F15.8)）：

apdl

*DIM, input_array, ARRAY, 100,

*VREAD, input_array(1,1), 'input.txt', , JIK, 3,

(3F15.8)

‌系统调用与批处理‌

MATLAB 启动 ANSYS（无 GUI）：

matlab

ansys_path = '"C:/Program Files/ANSYS Inc/v222/ansys/bin/win64/ansys222.exe"';

cmd = sprintf('%s -b -p ane3fl -i input.mac -o output.out', ansys_path);

[status, result] = system(cmd);

if status ~= 0, error('ANSYS求解失败'); end

‌推荐学习资源‌

‌教材‌：


《有限元分析基础篇 ANSYS 与 MATLAB》‌‌

涵盖桁架、梁、复合材料等案例，提供“理论推导 + MATLAB 编程 + ANSYS 验证”三重验证流程

《基于 MATLAB 的有限元法及 ANSYS 应用》‌‌

上篇讲 MATLAB 实现有限元算法，下篇用 ANSYS 做工程案例

‌最新指南‌：

《ANSYS Workbench 结构有限元分析详解》‌‌

2023 年出版，结合 MATLAB 解析物理意义，适合进阶学习

‌注意事项‌

‌路径问题‌：ANSYS 安装路径含空格时，需用双引号包裹（如 "C:/Program Files/..."）‌‌

‌模型一致性‌：MATLAB 与 ANSYS 的网格、边界条件需严格一致，避免结果偏差 ‌‌

‌硬件支持‌：若需运行大型仿真，建议使用支持 CUDA 的显卡（如 RTX 2060 SUPER）以加速 MATLAB 并行计算 ‌‌

如需具体代码模板或某类问题（如梁损伤检测、拓扑优化）的实现细节，可进一步说明。
