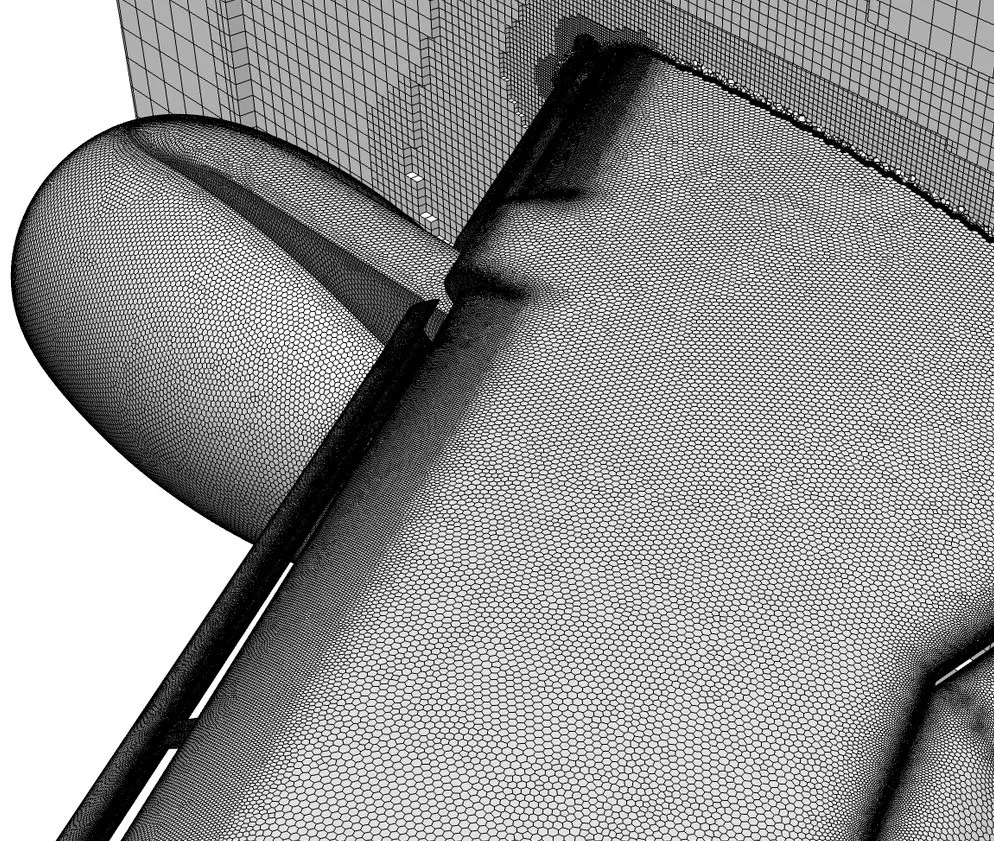

在 ANSYS 中为模型表面添加“层”（如垫层、涂层或壳单元），根据使用场景和版本不同，主要有以下几种方法：1. 使用 Surface Coating 功能（推荐用于薄层/涂层）
适用于在三维实体表面添加薄层，避免因真实建模导致网格激增。
适用场景：表面涂层、薄膜、垫层等厚度远小于几何尺寸的结构。
实现方式：在 ANSYS Workbench 的 Mesh 模块中，右键点击 Mesh → Insert → Surface Coating。
选择目标表面，定义：材料属性
厚度
刚度类型（如 Membrane Only、Bending + Membrane 等）
网格自动生成 Shell181 或 Shell281 单元
注意：仅支持实体表面，不支持片体
2. 通过几何建模添加实体垫层（适用于较厚垫层）
若垫层较厚或需精确模拟接触/应力传递，建议创建独立几何体。
步骤：在 DesignModeler 或 SpaceClaim 中，基于原地面表面复制并拉伸生成垫层几何。
分配不同材料属性（如使用 MP 命令定义弹性模量、泊松比）
划分网格时，可使用 SOLID95（3D）或 PLANE223（2D）等单元
若涉及接触，需设置 Contact Pair（如 Target170 + Contact174）
3. 使用 APDL 命令手动添加（适用于高级用户）
在 ANSYS APDL 中，可通过以下方式实现：方法一：ESURF 生成表面单元
apdl
NSEL, S, LOC, X, -10, 10 ! 选择节点
ESEL, S, CENT, X, -5, 5 ! 选择单元
MP, EX, 2, 3e9 ! 定义垫层材料（编号2）
MP, PRXY, 2, 0.
ESURF ! 在选中面上生成表面单元
方法二：复制节点并偏移生成新层
apdl
*GET, Nz, NODE, , COUNT ! 获取当前节点数
DO, i, 1, Nz,
*GET, x, NODE, i, X
*GET, y, NODE, i, Y
VGEN, Nz+1, Z0+h, x, y, 0 ! 在 Z 方向偏移 h 生成新节点
ENDDO
随后用 PGEN 或 AMESH 生成垫层体单元
4. 使用 Pull 工具添加壳层（2021R2 及上面版本）
在 ANSYS 2021R2 的 Mesh Edit 模块中，新增 Surface Coating 功能：可将壳单元直接敷设在实体表面，网格自动匹配
路径：Mesh → Edit → Pull → Surface Coating
总结建议
薄层/涂层 → 优先用 Surface Coating（高效、节省资源）
厚垫层/需接触分析 → 新建几何体 + 实体单元
APDL 用户 → 使用 ESURF 或节点复制+单元生成
高版本 Workbench → 利用 Pull → Surface Coating
如需操作演示，可参考 ANSYS 官方帮助文档中的 “Surface Coating” 或 “Meshing with Inflation” 相关章节。
