悬臂梁 ANSYS 有限元分析主要包含前处理建模、求解计算及后处理验证三个核心阶段，常用ANSYS Workbench或APDL两种模式实现，通过设定材料属性、网格划分及边界条件来模拟梁的变形与应力分布。
分析流程与操作模式
ANSYS 提供了图形化界面（Workbench）和命令流（APDL）两种主要分析方式，用户可根据习惯选择，核心逻辑一致。
ANSYS Workbench 流程：模块搭建：在 Workbench 界面拖出“静力学模块（Static Structural）”，进入 DesignModeler 创建几何模型，如绘制梁的截面并拉伸生成实体，或直接创建线体 。
网格划分：进入 Model 界面，设置单元大小（如 2mm），选择网格形状（Hex 或 Mapped），对梁进行网格划分 。
边界与载荷：对梁左端点施加“固定支持（Fixed Support）”以约束所有自由度，在右端点或上表面施加集中力或均布压力 。
求解与后处理：添加"Force Reaction"查看反力，求解后查看"Total Deformation"（总变形）和"Equivalent Stress"（等效应力），并可插入"Shear-Moment Diagram"提取弯矩图 。

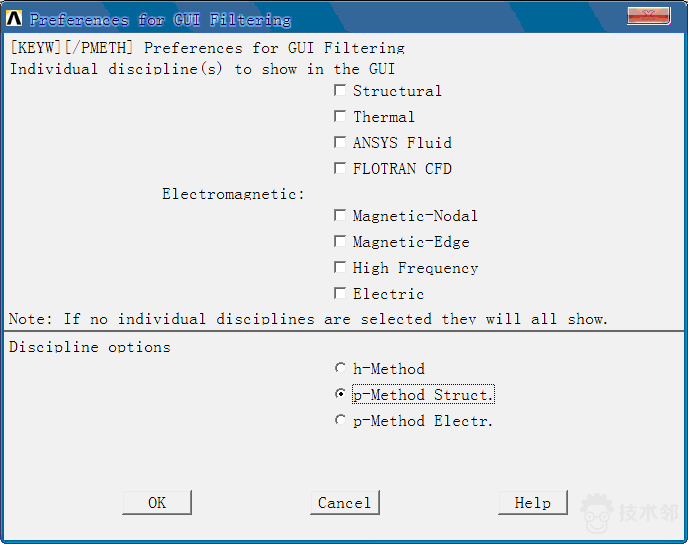

ANSYS APDL 流程：前处理：使用 PREP7 处理器，通过MP命令定义弹性模量和泊松比，利用ET定义单元类型（如 Solid185 或 Beam188），建立几何模型并划分网格 。
求解：进入 SOLUTION 处理器，使用D命令施加位移约束（如固定端 UX=0），使用F或SF命令施加载荷，执行SOLVE求解 。
后处理：进入 POST1 处理器，使用PLNSOL查看节点解（如位移、应力云图），列表输出结果进行对比 。
模态分析扩展：若需分析振动特性，可在 APDL 中选择"Modal"分析类型，设置提取模态阶数（如 5 阶），求解后查看固有频率及振型图 。
关键参数设置与单元选择
单元类型和网格质量直接影响计算精度，需根据梁的几何特征合理选择。
单元类型选择：梁单元：适用于细长梁（跨高比大于 10），如 Beam188 或 Beam189，计算效率高且与理论解吻合较好 。
实体单元：适用于短粗梁或需分析局部应力集中，如 Solid185（三维实体）或 Plane182（平面应力），但计算量较大 。
对比结论：在相同工况下，梁单元分析结果与理论计算值差异较小，实体单元若网格不够密集可能误差较大 。
材料与时步设置：材料通常设为线弹性结构，输入弹性模量（如钢 2e11 Pa）和泊松比（如 0.3） 。
网格划分需权衡精度与计算量，梁长度方向划分过疏会影响变形曲线精度，建议根据收敛性测试确定单元数量 。
边界条件简化：悬臂梁固支端需约束所有平动和转动自由度，避免过约束或欠约束导致结果失真 。
载荷施加需注意圣维南原理，集中力作用点附近的应力结果可能不准确，应关注稍远截面的应力分布 。
结果验证与误差分析
有限元结果需与理论解对比以验证模型可靠性，常见误差来源包括剪切变形和网格离散化。
理论公式对比：悬臂梁自由端最大挠度理论解为𝑦max=
𝐹𝑙
𝐸𝐼+𝐹𝑙ℎ
𝐺𝐼ymax
=
3EIFl
+
8GI
Flh
其中第一项为弯曲变形，第二项为剪切变形 。
最大弯曲正应力理论解为𝜎max=𝐹(𝑙−𝑥)𝑊σ
max=WF(l−x)有限元结果应与此接近 。
误差来源分析：剪切变形影响：当梁足够细长时，剪切变形产生的挠度可忽略，材料力学解答合理；若梁较短，有限元结果会包含剪切效应，与纯弯曲理论解有偏差 。
网格与单元阶次：高阶单元（如二次函数）比低阶单元精度更高，网格越密结果越可靠，但会增加运算时间 。
应力集中：固定端处因约束方式可能导致应力奇异，最大应力点通常出现在离固定端一定距离范围内，而非正好在约束面上 。
结果验证方法：检查反力平衡：左端支反力应等于外加载荷，力矩平衡需满足静力学方程 。
能量守恒验证：对于热 - 结构耦合等问题，需验证流进和流出节点的能量是否平衡 。
