ansys振动仿真文件如何得到

要获取 ANSYS 振动仿真结果文件，需根据具体分析类型（如模态、谐响应、随机振动等）和所需数据形式（如振型、位移、应力、功率谱密度等）采取不同操作。以下是主流方法：

‌一、常见振动仿真类型及对应结果文件‌

‌模态分析（Modal）‌：输出固有频率与振型，生成 .MODE、.ESAV、.EMAT、.FULL、.RST 等文件 ‌‌

‌谐响应分析（Harmonic Response）‌：输出频率域响应（位移、速度、加速度、应力），结果保存在 .RST 或 .RTH 文件中 ‌‌

‌随机振动分析（Random Vibration）‌：基于 PSD 输入，输出统计量（如 1σ、2σ 变形），结果存储于 .RST，并可导出 RPSD 数据 ‌‌

‌瞬态动力学分析（Transient Dynamics）‌：输出时间域响应，结果保存在 .RST 或 .TRN 文件中 ‌‌

‌二、导出振动仿真数据的方法‌

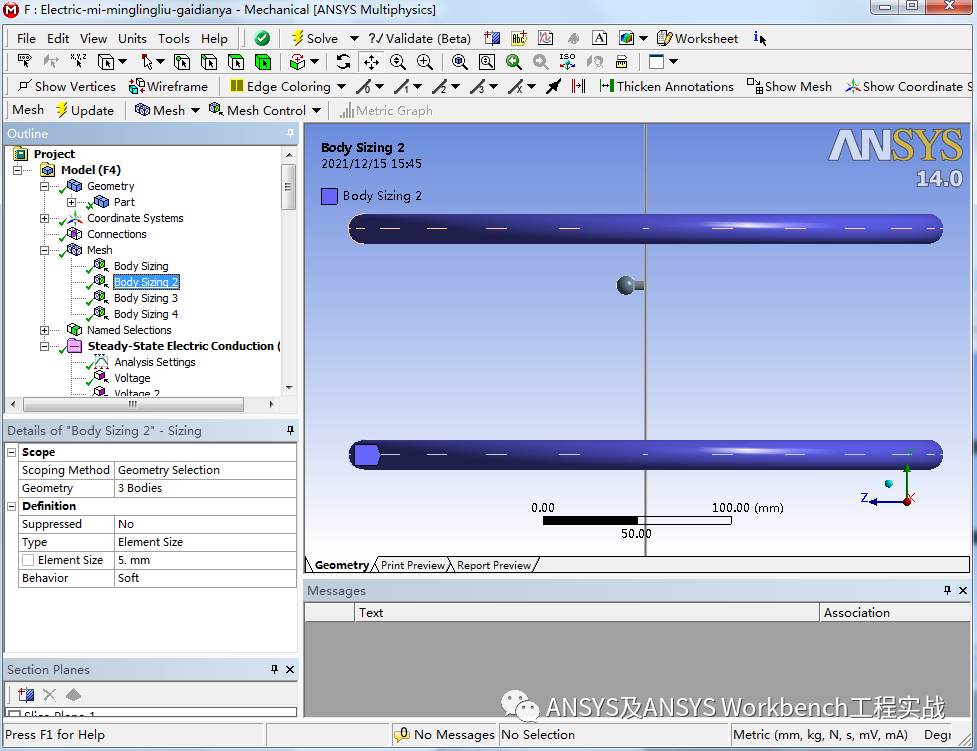

‌1. 通过 Workbench 图形界面导出‌

适用于常规后处理数据导出：

‌导出云图数据（如总变形、应力）‌：

在 ‌Solution‌ 模块中右键点击结果项（如 Total Deformation）。

选择 ‌Export‌。

格式选 ‌CSV‌ 或 ‌TXT‌，勾选 ‌Include Headers‌，保存即可 ‌‌

‌导出路径结果（如沿某条线的应力变化）‌：

插入 ‌Path‌ → 定义路径起点与终点。


右键路径 → ‌Export‌ → 保存为 CSV ‌‌

‌导出表格数据（如关键节点值）‌：

插入 ‌Table‌，添加所需结果（如 Equivalent Stress）。

手动添加节点行 → 右键 Table → ‌Export‌ → CSV ‌‌

‌2. 通过 APDL 命令流批量导出（推荐用于振型等底层数据）‌

适用于需要节点位移、单元信息、模态振型等原始数值 ‌‌

apdl

/post

SET,1,1 ! 加载第1阶模态结果

*GET,nodenum,NODE,,NUM,MAX ! 获取节点总数

*DIM,nodepos,ARRAY,nodenum,3 ! 存储节点坐标

*DO,i,1,nodenum,

*GET,nodepos(i,1),NODE,i,LOC,X

*GET,nodepos(i,2),NODE,i,LOC,Y

*GET,nodepos(i,3),NODE,i,LOC,Z

*ENDDO

*DIM,disp,ARRAY,nodenum,3 ! 存储振型位移


*DO,i,1,nodenum,

*GET,disp(i,1),NODE,i,U,X

*GET,disp(i,2),NODE,i,U,Y

*GET,disp(i,3),NODE,i,U,Z

*ENDDO

*CFOPEN,mode_shape,txt ! 打开文件

*VWRITE,nodenum, (F8.0)

*VWRITE, nodepos(1,1), nodepos(1,2), nodepos(1,3), disp(1,1), disp(1,2), disp(1,3)

(6E16.8)

*CFCLOS

此脚本可导出节点坐标与对应振型位移，适用于与 Adams 等软件进行刚柔耦合仿真 ‌‌

‌三、关键注意事项‌

‌文件格式选择‌：CSV/TXT 便于 Python、Excel 处理；二进制文件（如 .RST）需用 ANSYS 后处理器读取。

‌模态分析是基础‌：谐响应、随机振动等分析‌必须依赖模态结果‌，确保已完成模态求解 ‌‌

‌验证结果‌：随机振动的 RPSD 在输入点应与输入 PSD 一致，用于校验仿真可靠性 ‌‌

如需进一步自动化处理，可结合 Python 调用 ANSYS APDL 或使用 ANSYS Python API（如 ansys.mapdl.core）直接提取结果 ‌‌
