SOLIDWORKS：实体元素分割

文章来源：solidworks代理商-卓盛信息（400-696-5950）

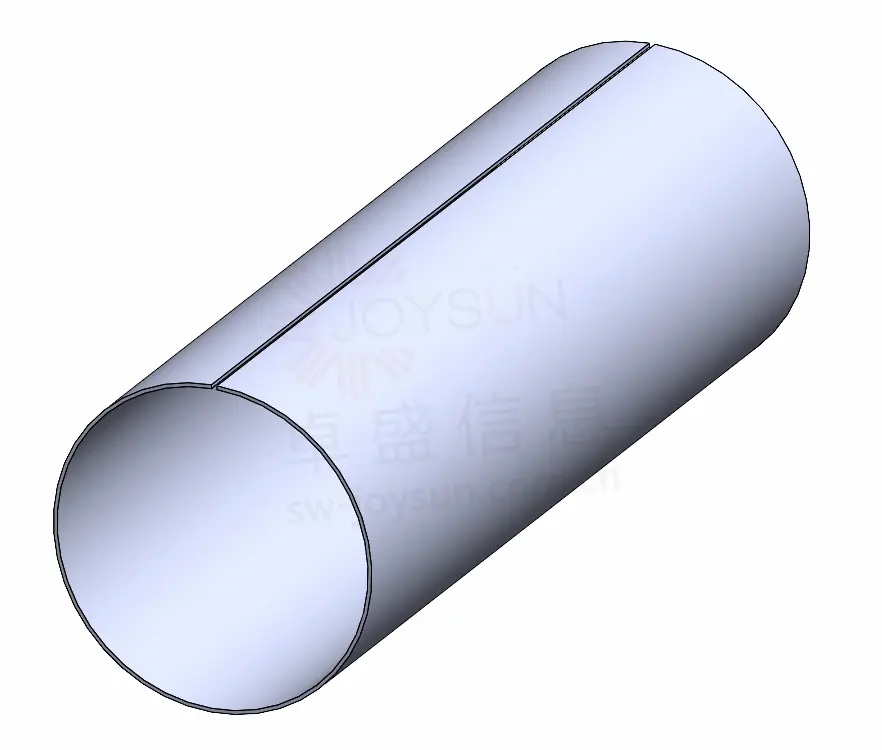

在建模过程中分割元素是一项极其有用的功能。它允许您将单个实体元素分割成多个独立的元素。除了分割元素之外，您还可以将分割后的元素保存到新的零件文件中。以下文章将以一个用钣金建模的管道为例，演示如何使用平面分割对象。

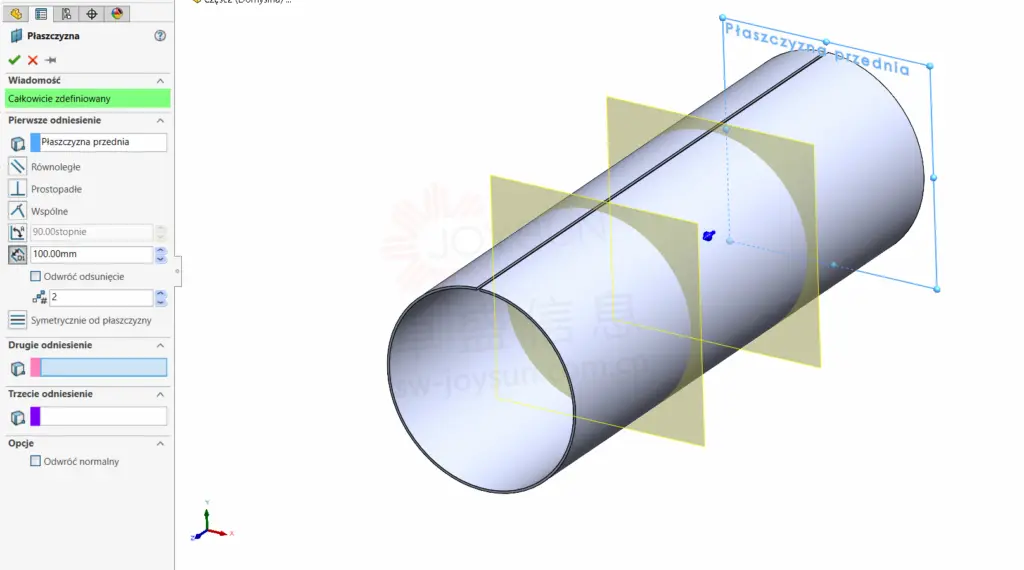

第一步是添加一个或多个平面。这样就可以添加分割操作。您可以在“直接编辑”选项卡中找到此选项，或者单击顶部下拉菜单：插入 -> 操作 -> 分割。

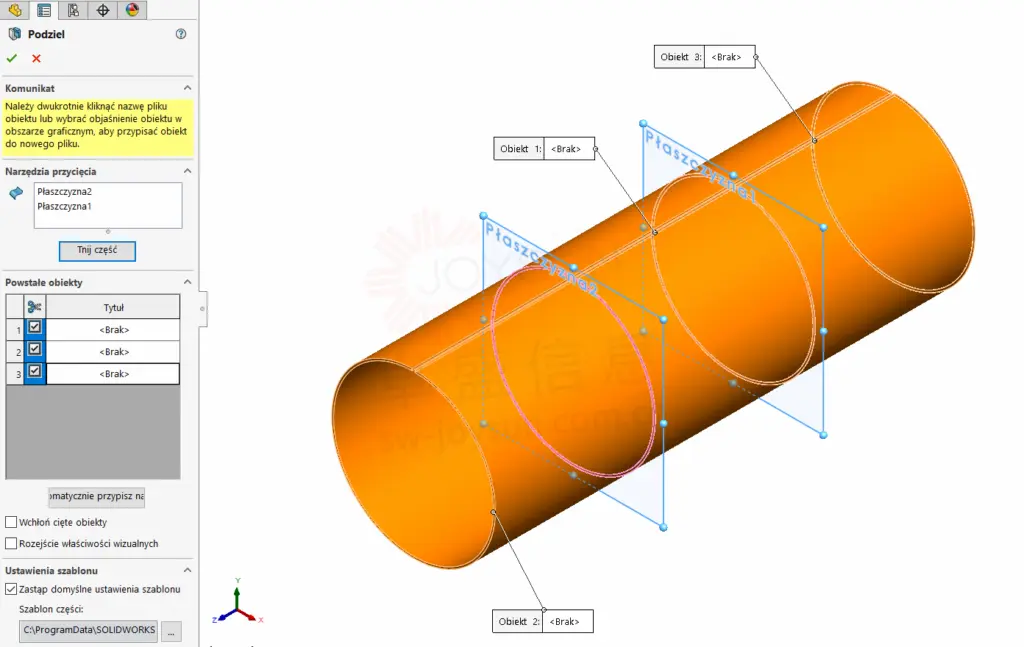

激活操作后，选择分割几何体。在本例中，它是两个平面。也可以使用其他几何体，例如曲面或草图，进行分割。单击“切割部分”即可分割对象。



选择剪刀图标下方的编号对象即可将其分离。双击标题下方的文本区域，即可将该对象保存为单独的零件文件。

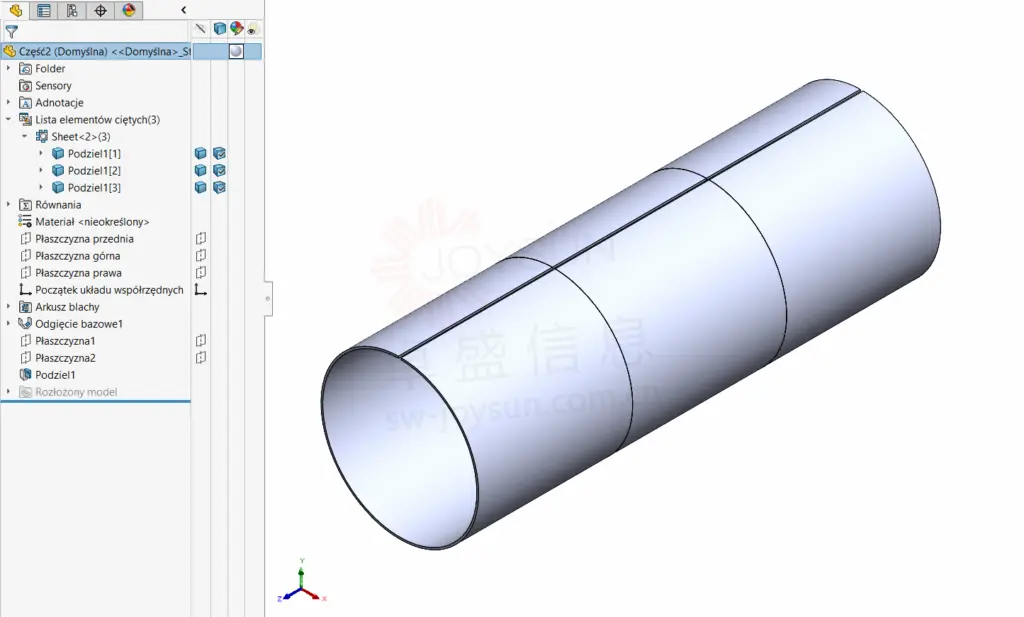

操作的最终结果是将模型分离成单独的实体对象，并可选择将其保存到单独的零件文件中。
