在 SOLIDWORKS PDM 中查找隐藏变量

文章来源：solidworks代理商-卓盛信息（400-696-5950）

要搜索SOLIDWORKS PDM变量并使其显示在列集中，首先需要将其添加到数据卡中。但如果显示该变量对数据卡没有任何价值该怎么办？本文将演示如何在数据卡中包含该变量的同时将其隐藏。

为此，我们需要向数据卡中的变量添加控制逻辑。打开所需的数据卡。在管理工具中，转到“卡片” > “文件卡片” > “[数据卡]”。

在卡片编辑器中，选中变量框，然后在“控制”菜单中选择“控制逻辑”。请务必先选中变量框；否则，“控制逻辑”选项将显示为灰色。

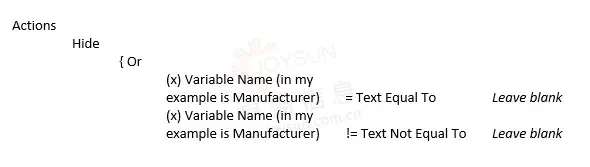

添加以下逻辑（见图 1），并保存数据卡。



此逻辑意味着，如果变量值为“空白”（为空），则执行“隐藏”操作；或者，如果变量值不为“空白”（为任何值），则执行相同的操作。

如果变量值为空或包含任意值，则会在数据卡中隐藏该变量。

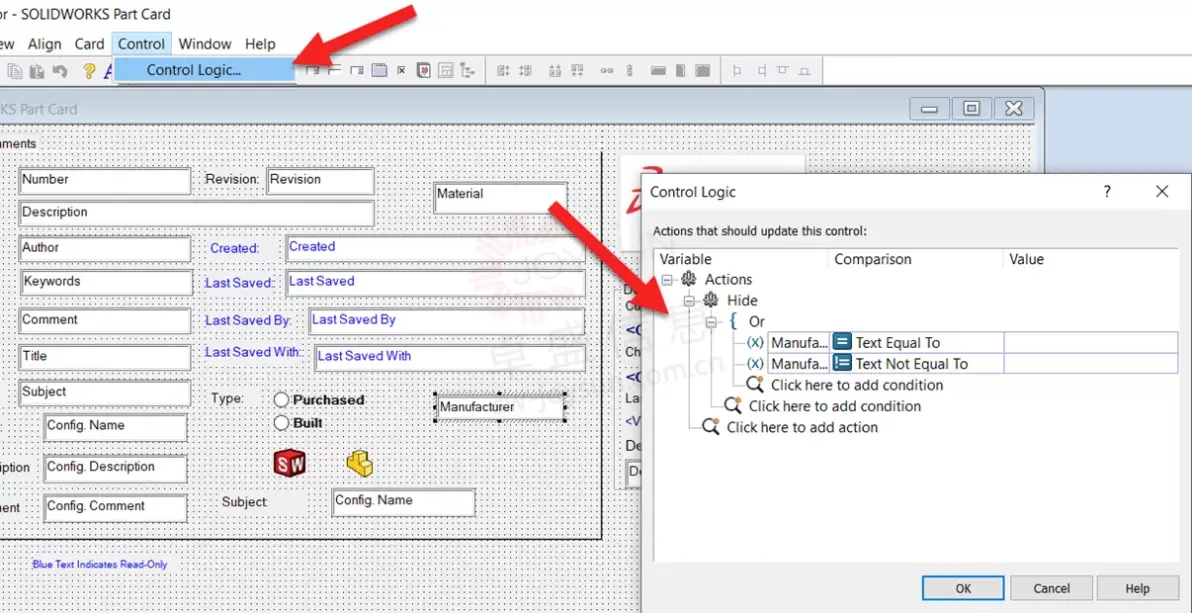

   图 1：向变量框添加控制逻辑图片


返回文件资源管理器后，该变量将从数据卡中隐藏，但可以在列集中显示，并在进行变量搜索时显示。（图 2 和图 3）

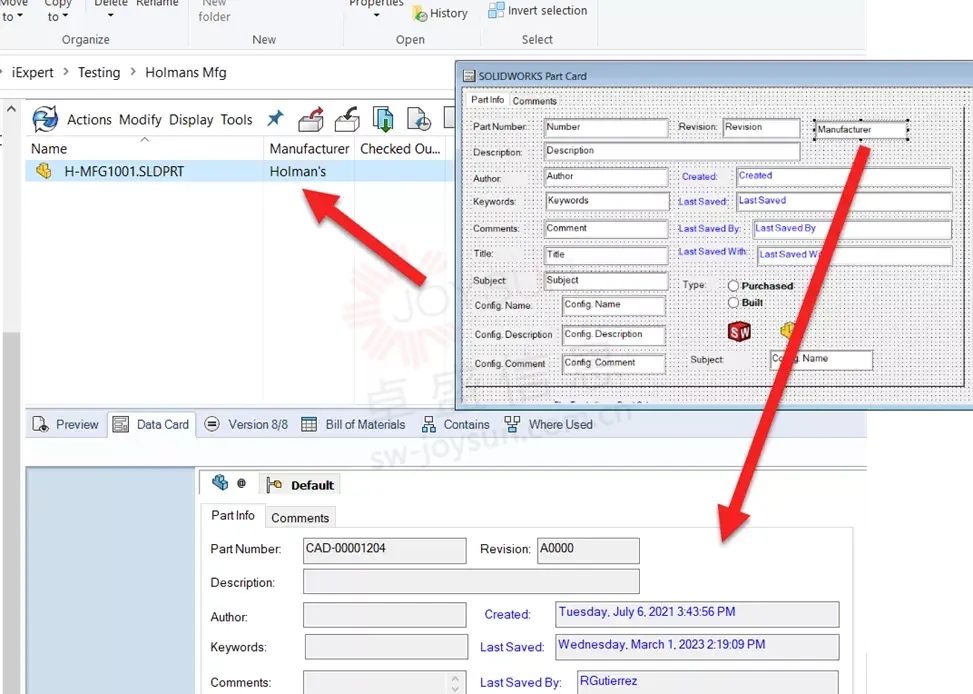

   图 2：数据卡中的隐藏变量，但显示在列集中图片

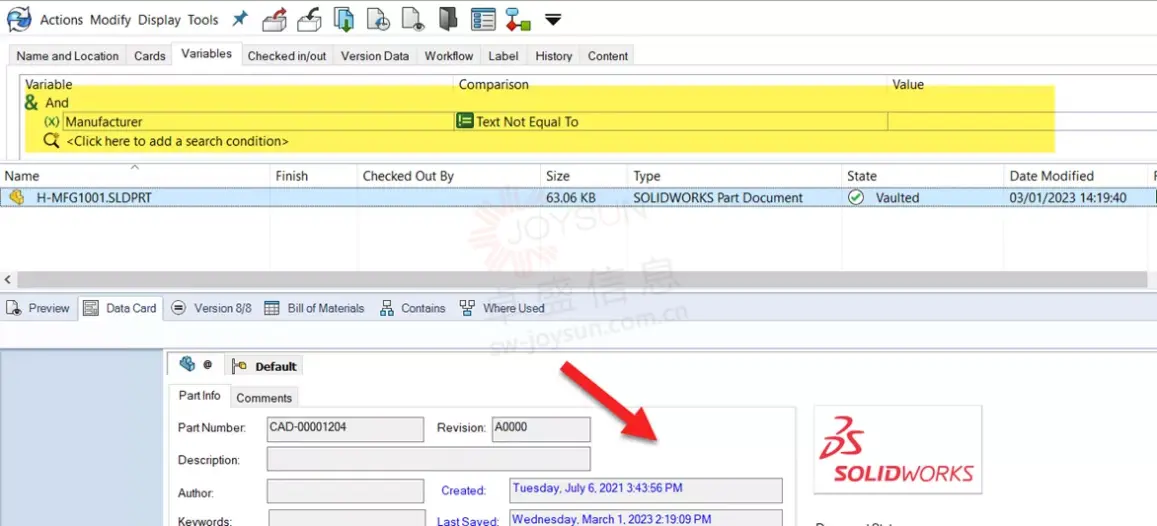

   图 3：在数据卡中保持隐藏状态的同时按变量搜索图片
