SW多实体建模优势合并组合分割实操技巧分享

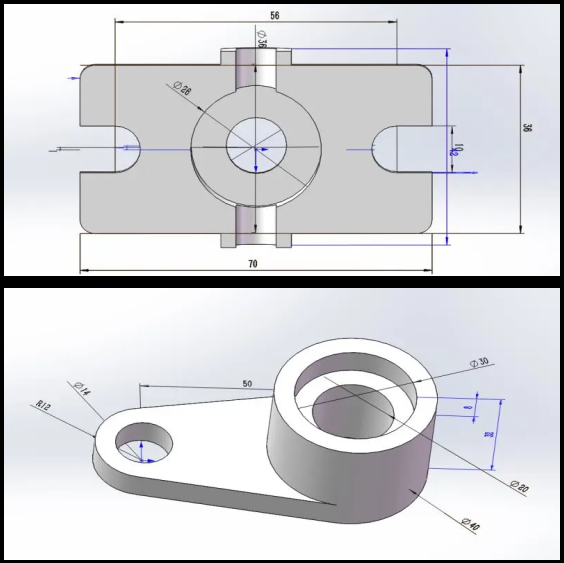

一、多实体建模核心优势

1. 建模效率更高，结构分步搭建

同一零件文件内拆分不同结构为独立实体，分步建模、分步修改，不用频繁新建零件、装配配对约束；复杂壳体、支架、一体异型件先分体绘制，最后合并成型，大幅降低特征报错概率。

难点圆角、倒角容易失败：分开实体单独倒圆角，再合并，解决相交区域圆角报错问题。

草图多轮廓一次性拉伸，取消【合并结果】直接生成多个实体，省去多次绘制草图。

2. 自上而下设计，几何联动无配合报错

整机框架在单文件绘制，各结构依靠草图、面、基准直接参考，不存在装配配合冗余、过定义、漂移；修改一处尺寸，所有关联实体同步更新，适合一体焊接件、腔体、模具型腔毛坯设计。

3. 灵活做布尔造型（加 / 减 / 交集）

依靠【组合】命令实现实体相加、实体切除、取相交体积，制作型腔、镶件、配合限位结构，比拉伸切除更加灵活可控。

4. 一体建模，后期一键拆分出零件

整体方案定型后，用分割命令直接拆分成各个零部件，自动导出独立零件文件，快速生成装配体，适配 3D 打印拆分、钣金拆分、机加工拆分出图。

5. 实体独立管理

可单独隐藏 / 显示、改颜色、改材质、单独阵列 / 镜像某一个实体，互不干扰；实体文件夹可新建分组，模型树整洁易维护。

6. 短板（合理规避）

多实体无法做运动仿真、无法生成多零件 BOM 清单；有运动关系、标准件装配的结构优先用装配体。

二、实体合并（组合 Combine）用法 + 实操技巧

1. 命令入口

插入 → 特征 → 组合；只能作用于同一个零件文件内的多个实体，外部零件需先插入实体才可组合

2. 日常快速合并 2 种方式

1）拉伸 / 旋转自带合并（最常用）

新建凸台特征，默认勾选合并结果，新实体自动和相交实体融合；多实体环境下可在【特征范围】手动指定只和某几个实体合并，精准控制融合对象。

技巧：临时需要独立实体 → 取消勾选合并结果；后期统一用组合命令汇总。

2）组合命令批量合并

实体数量多、零散分布时，选中所有实体 → 组合【添加】，一次性合并成整体实体。

3. 合并避坑实用技巧

焊件不要用组合合并，会破坏切割清单属性，焊件统一用焊件模块自带功能拼接SolidWorks。

删减运算时，将主实体设透明，方便拾取要去除的实体，避免选错。

实体存在极小缝隙（微米级）会合并失败，检查配合面完全重合，缝隙用微小拉伸补齐。

先阵列 / 镜像实体，再执行合并，不要合并后再阵列，减少特征层级冗余。

复杂模型分步组合，不要一次性十几个实体同时运算，防止软件运算卡顿、特征崩溃。

三、实体分割（Split）用法 + 实操技巧

1. 命令入口

插入 → 特征 → 分割；分割载体支持：基准面、实体表面、草图轮廓、曲面实体。

两大核心用途

① 单个实体拆分为文件内多个实体；② 分割后直接保存为独立 sldprt 零件，自动生成装配体SolidWorks

2. 三种分割载体选用

基准面：平面均分壳体、筒类零件对半拆分，最简单稳定。

草图：封闭草图拉伸剖切路径，用于异形曲线分割、法兰拆分。

曲面：复杂曲面分型（模具分模、异形壳体拆分），分割精度最高。

3. 标准分割操作步骤

打开分割命令，选择分割工具（面 / 基准面 / 草图）；

预览分区，勾选需要保留的区块；

勾选【保存实体】，设置保存路径与零件名称；

可选：自动生成装配体，所有拆分零件自动装配对位。

4. 分割高频实用技巧

分割草图 / 曲面必须完全贯穿实体，边界小于实体外形会分割失败。

只想拆分出实体、不导出文件：不勾选保存实体，仅生成内部多实体即可。

3D 打印大件拆分：优先用基准面对称分割，拆分面增加定位止口，打印装配精度更高。

分割报错排查：检查实体无碎面、无效几何体；用【检查实体】命令修复错误面再分割。

分割后的实体需要修改：右键实体 → 编辑实体，单独修改尺寸，不影响其他拆分块。

优先 “整体建模→分割出零件” 工作流，比分开画零件再装配尺寸一致性更强。

四、合并 + 分割经典搭配工作流（工业常用）

整体毛坯多实体分体绘制 → 分步倒圆角、处理细节 → 【组合 - 添加】合成完整毛坯；

根据装配结构、加工工艺，使用【分割】拆分各个零部件；

分割导出独立零件，自动生成装配，统一出工程图。

五、快速区分使用场景

合并：造型收尾、分体结构一体化、布尔挖孔 / 取相交体

分割：整体拆零件、分模、大件打印拆分、一体化结构拆分成可拆卸零件
