SOLIDWORKS中的钣金圆柱形撕裂操作方法详解

SOLIDWORKS 中的钣金圆柱形撕裂

文章来源：卓盛信息（400-696-5950）

SOLIDWORKS 钣金中的“撕裂”命令一直以来都帮助用户沿线性实体边缘创建撕裂。此功能可确保零件正确展开，从而顺利进行制造。但在2024版本之前，“撕裂”工具仅限于线性撕裂。在SOLIDWORKS零件上创建圆柱形撕裂一直是建模中最具挑战性的任务之一，直到这项省时的增强功能推出。

SOLIDWORKS 2024 中钣金建模最显著的增强功能之一是能够在空心或薄壁圆柱体和圆锥体上创建切割线。早期版本的 SOLIDWORKS 需要更繁琐的手动操作才能创建切割线，而这项新工具则提供了一种简单、快速且精确的方式来对钣金零件进行切割。只需点击几下，切割命令即可简化您的工作流程，并确保生成可用于制造的精确展开图。接下来，我们将深入了解这款可靠易用的圆柱曲面切割工具。

对圆柱体使用 RIP 命令

在 SOLIDWORKS 2024 版本发布之前，用户只能使用耗时的方法沿圆柱形或圆锥形钣金体创建切割线。更新后的切割命令不仅通过消除手动步骤加快了切割过程，而且还为用户提供了更大的切割灵活性。

“切割”命令位于命令管理器的“钣金”选项卡中。但是，启用该命令之前，务必确保已创建圆柱体或圆锥形实体。创建好要切割的实体后，选择“切割”命令。

   Rip 命令的圆柱体


要切割薄壁圆柱体（例如以下示例中的圆柱体），只需选择一个参考点和一条边即可。用户可以利用参考点和边来选择切割位置和切口大小。如果需要，之后修改切割参数也比以往任何时候都更加便捷。

使用 Rip 命令的步骤如下：

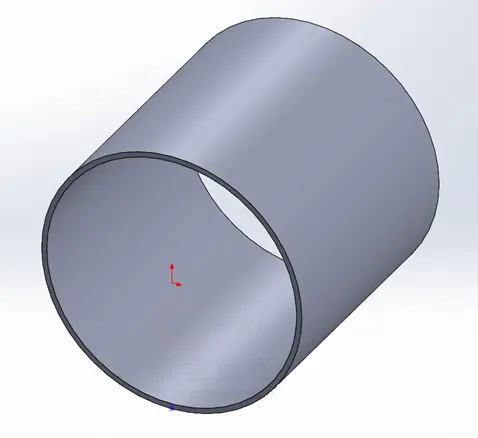

1. 创建一个圆柱形物体进行撕裂。

2. 添加一个带有参考点的草图。

3. 启用 Rip 命令。

4. 从圆柱体上选择一个边。

5. 选择之前创建的参考点。

6. 输入间隙的撕裂参数。

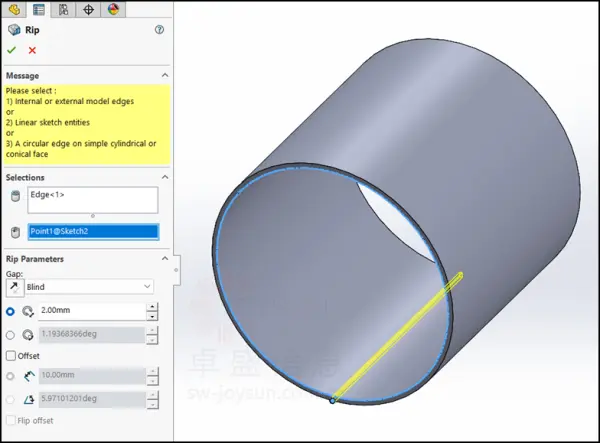

   Rip 命令属性管理器选项


圆柱形撕裂的好处

1. 扩展设计功能——用户现在可以对以前在撕裂功能中无法处理的卷曲几何体应用撕裂。

2. 无需手动编辑——用户不再需要使用额外的草图实体或特征来模拟撕裂。圆柱撕裂已完全集成到钣金环境中，其行为与线性撕裂完全相同。

3. 参数化控制——创建后可以调整撕裂位置和间隙大小，从而实现快速的设计更改。

4. 节省时间——RIP工具将以前需要多个步骤的手动流程简化为只需点击几下即可完成。

掌控您的钣金设计

SOLIDWORKS 2024 新增的圆柱形和圆锥形切割功能，使钣金设计实现了显著飞跃。以往需要手动操作和耗时编辑的工作，现在只需点击几下鼠标即可完成。这项增强功能基于原有的切割工具，扩展了其功能，以满足现代复杂几何形状的需求。

通过简化在曲面上创建精确且易于制造的切割线的操作，SOLIDWORKS 不断优化工作流程，并提供能够应对实际制造挑战的工具。如果您正在处理空心或薄壁圆柱体和圆锥形体，这项升级将为您带来立竿见影且持久的价值。
