SOLIDWORKS：在装配体中创建柔性弹簧

文章来源：solidworks代理商-卓盛信息（400-696-5950）

在 SOLIDWORKS 中，您可以向装配体添加柔性零部件。您可以使用“柔性零部件”功能添加此类零部件。 例如，装配体中的弹簧就是一个柔性零部件。创建此类装配体的步骤概述如下。

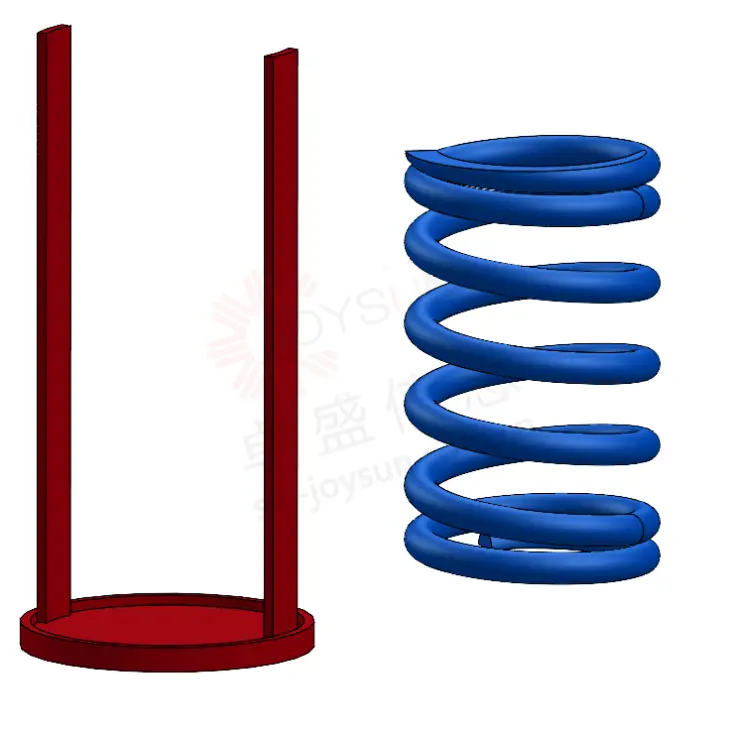

1. 我们将带有弹簧的底座插入到我们的组件中。

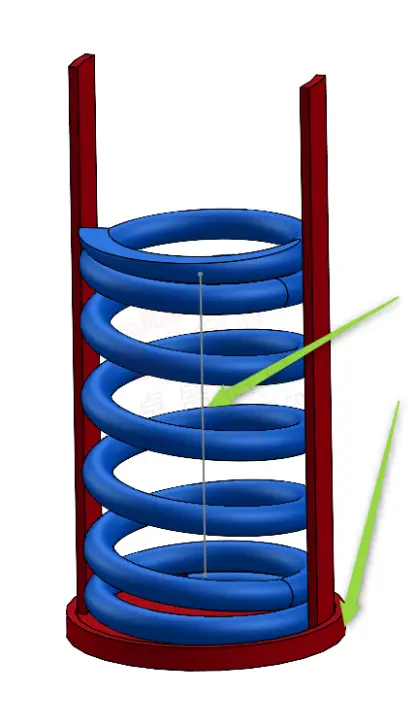

2. 我们在这两个元素之间添加约束。

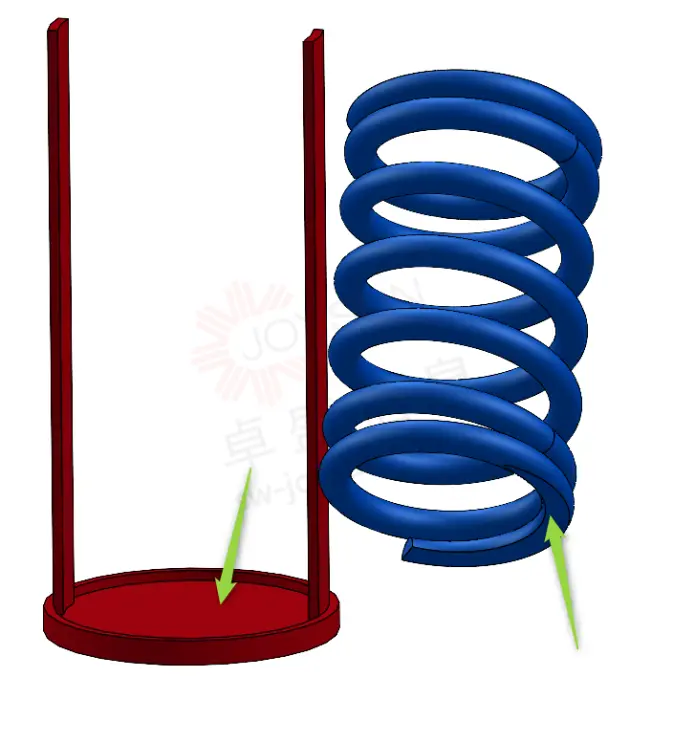

– 常见 – 位于弹簧底部和下边缘之间



同心——指弹簧轴线与基圆之间的同心度。

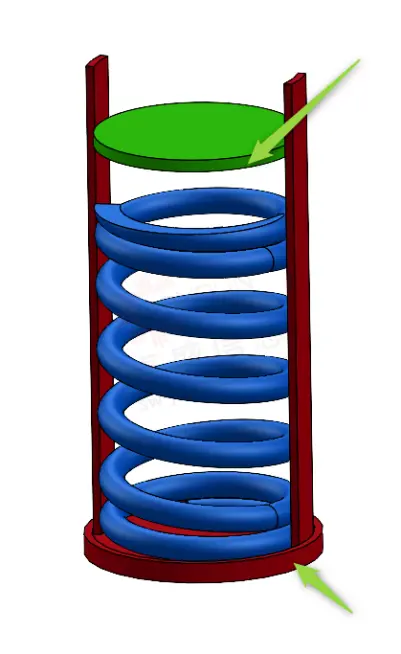

3. 下一步是插入将对弹簧施加压力的元件。我们将在新元件和基座之间创建一个同心约束。



我们不添加弹簧约束板和弹簧之间的最终约束，因为它是弹性约束。

4. 要使弹簧具有弹性和约束特性，请右键单击弹簧，然后选择名为“使部件具有弹性”的功能图标。

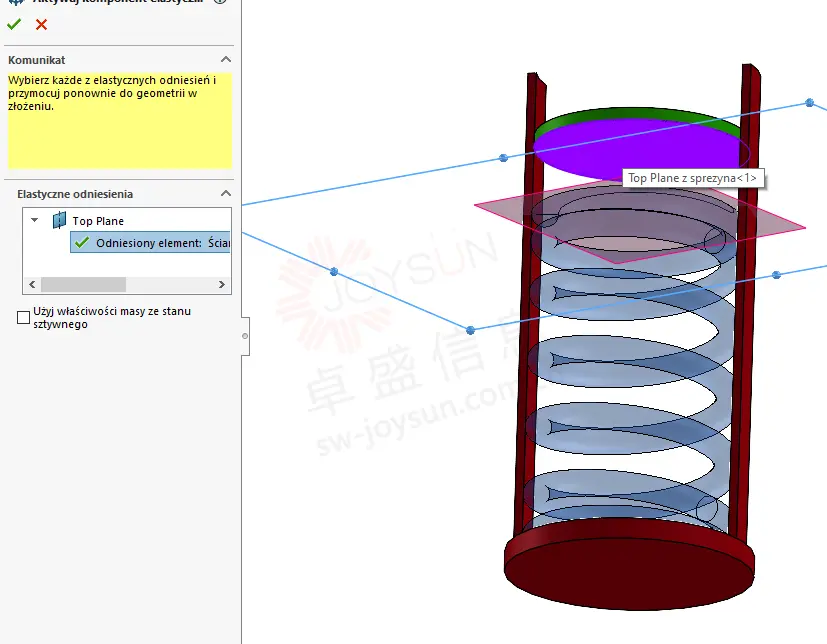

程序已将弹簧元素的可见性更改为半透明，并要求我们指定创建弹性约束的最后一个约束。

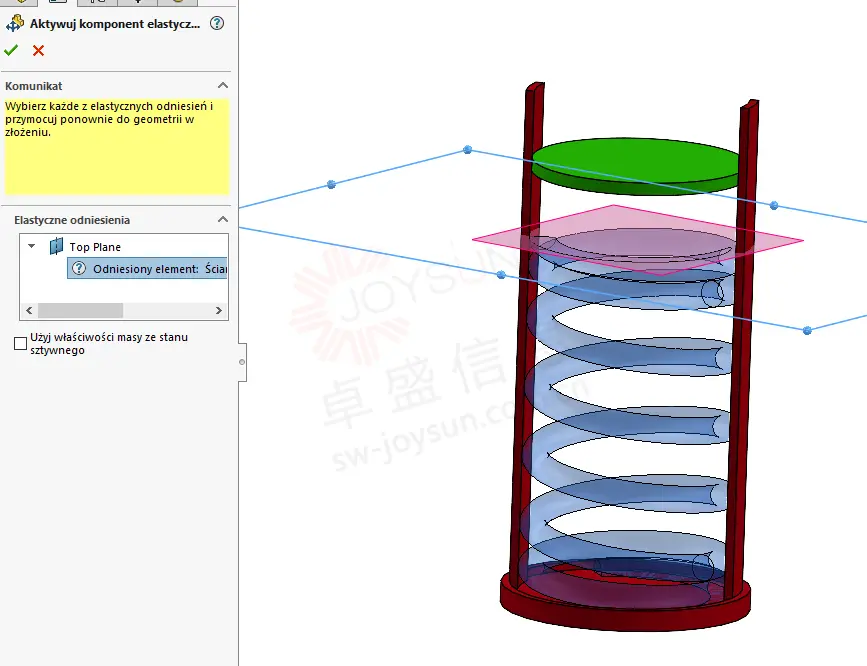

在板的上平面和下平面之间施加约束，限制弹簧的运动。

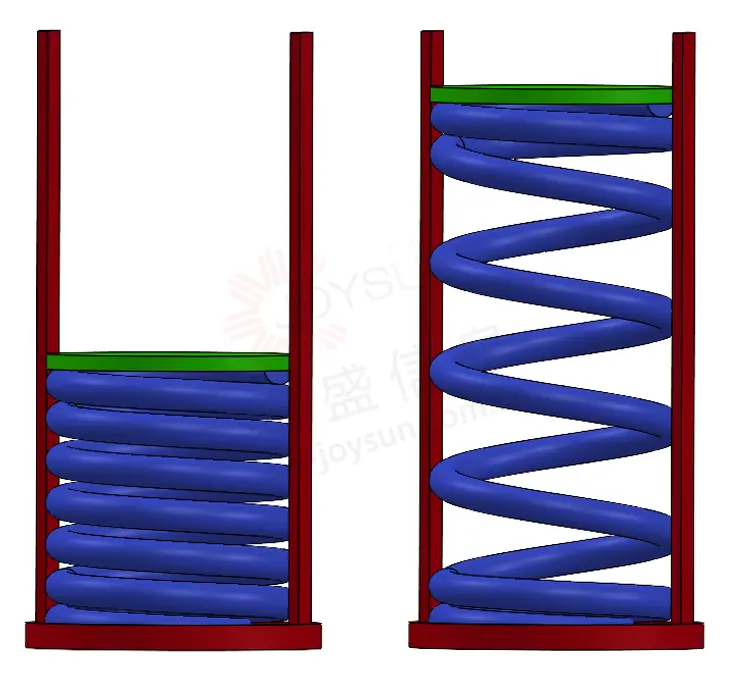

我们确认并看到弹簧已沿指定平面移动。现在我们可以改变压板的位置，弹簧也会随之移动。
