SolidWorks知识分享特征创建操作方法详解

拉伸旋转扫描点确定弹框，创建失败，提示草图不闭合或自相交，先编辑草图，工具草图工具检查草图轮廓，放大端点看缺口，线头没连上，重合约束加上，多余约束删掉，轮廓变黑，退出草图再重建，红黄一般就没了，深度过大超出模型范围，方向反了，薄壁厚度大于最小曲率半径，拉伸到面选错面，成形到下一面没面可停，这些改参数，预览开着看线框，穿过实体就改深度或反向。

旋转失败看轴和轮廓有没有相交，轮廓不能跨过旋转轴，扫描失败看路径和引导线有没有拧，引导线没穿透轮廓，路径半径太小轮廓自相交，放样失败看轮廓数量方向，每个轮廓一个点，方向箭头要一致，边界曲面检查方向，闭合曲面看有没有缺口，草图平面选错，基准面丢了，外部参考断了，特征树里带->的，右键列举外部参考，断开链接，固定草图，转换实体引用重新取边，删外部参考前先固定，不然草图飞。

回退控制棒拖到失败特征前面，压缩后面特征，再一步步往下拖，看哪个开始红，父子关系里看子特征，右键父子关系，父级丢了先修父级，子级报错不用管，压缩不是删除，解压后可能恢复，Ctrl+Q强制重建全部重算，普通重建只重建改动过的。

错误信息右键什么错，写哪个面哪条边哪个参考丢，别直接删特征，删了后面全断，重建错误里第一处失败，后面跟着的往往是连带，修好前面后面自己绿，黄色警告能重建但几何可能不对，红色失败直接停住。

导入STEP IGES实体面碎缝隙重叠，输入诊断缝合间隙，删除面修补面延伸面裁剪面组合，工具检查几何体，选实体看无效面短边零长度边，曲面缝合后成实体再切特征，不要直接倒圆角容易失败。

圆角失败先看半径是不是大于相邻面，边线被其他特征打断，圆角顺序放抽壳前还是后，抽壳壁厚大于最小曲率半径，拔模角度和圆角冲突，阵列失败看方向参考有没有丢，间距能不能生成，跳过实例，几何体阵列，阵列源特征被压缩阵列也会红。

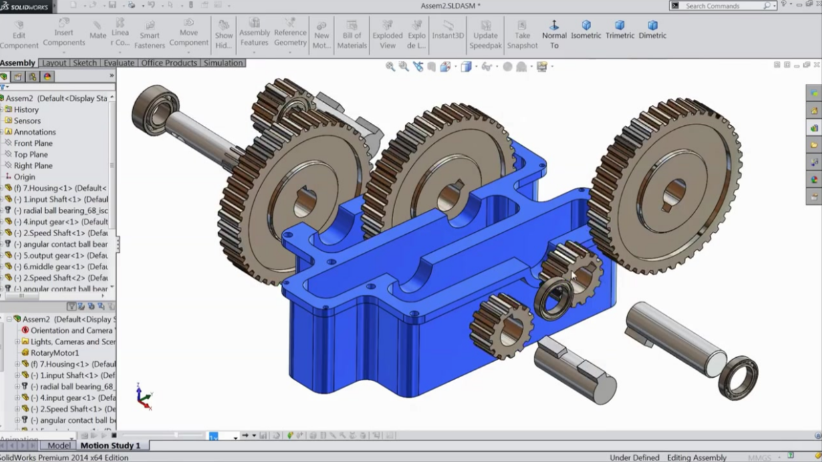

装配体里配合冲突导致零件特征失败，轻化改完全还原，冻结栏拖到失败特征前，大型装配体模式关掉，重建装配体，看配合错误，同心重合距离过定义，子装配柔性变刚性，外部参考更新，装配体保存前先重建，零件里改特征装配体里更新，顺序反了容易断。

诊断用剖面视图看内部有没有干涉，测量距离检查最小间隙，曲率检查面，斑马线看连续性，临时轴和临时基准面辅助定位，显示参考面参考轴草图，动态参考可视化打开，拖动零件看参考怎么动，草图里显示约束显示端点显示曲率梳检查轮廓。

修复编辑草图重新选参考面，丢失边线换基准面或原点，删除外部参考后固定，欠定义草图加尺寸和几何关系，过定义删冲突约束，用完全定义草图，拉伸失败换轮廓，旋转失败换轴，扫描失败换路径和引导线，放样失败检查轮廓数量和方向，边界曲面检查方向，替换面移动面删除面修导入件，删除面选修补或延伸，移动面选平移或旋转，替换面选目标面，面圆角换边线圆角，圆角变倒角，抽壳前先倒圆角，抽壳后倒圆角，顺序换一下可能就好了，特征失败先压缩重建再解压，不行就删特征重建，重建时用草图轮廓检查，保存前按Ctrl+Q确认没有红黄再存。
