‌封闭曲线分割实体功能对比：SolidWorks、ABAQUS、SpaceClaim‌

用几何模型中已有（封闭的）曲线来分割实体是很直观、方便、快捷的，即使是需要简单的创建曲线来进行分割也很方便！

在很多流行的网格划分软件中都有用“封闭曲线分割实体”的功能（很多学过hypermesh用trim with line、ansa用cons来cut的都很熟悉！）；在ABAQUS中也有这个功能，即N边分片工具，从图标样子就很形象地理解，在实体上选择一组封闭曲线，自动根据曲线组成的形状填充一个面来分割实体；在SolidWorks中则需要明显的用边界曲面或填充曲面来先创建曲面，再用曲面来实现切割；SpaceClaim与SolidWorks操作步骤十分相似，先选择边线填充一个曲面，然后应用分割命令。



模型一：螺旋齿轮齿毂分割

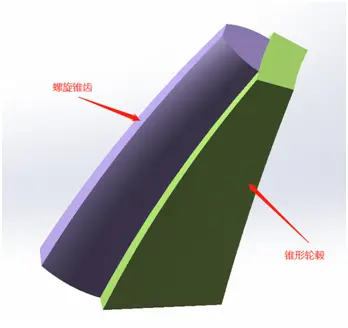

螺旋齿轮单齿图

这个模型用于分割的曲线均已在模型中存在。

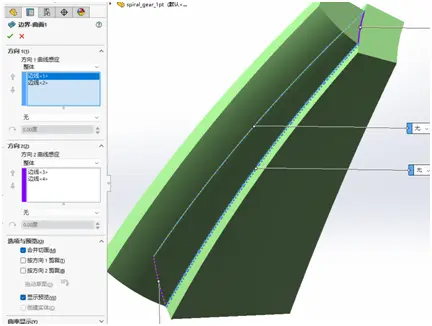

1、在SolidWorks中，通过边界曲面工具，选择螺旋齿的齿根边线来创建分割面。

SolidWorks边界曲面工具

然后只需通过相交工具就可以把齿和毂分割成独立实体（可导入ABAQUS、COMSOL、SpaceClaim甚至其他专业网格划分软件中划分网格）。（详见文后相关参考文档或相关视频）

2、在ABAQUS中，直接导入后应用N边分片工具

N边分片工具

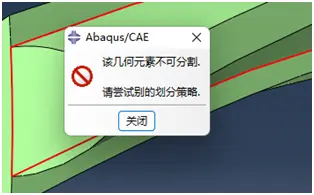

会报错。

由于几何不精确N边分片工具报错

需要到部件模块修复一下。

模型几何修复工具

然后回到网格模块应用N边分片工具成功分割实体。

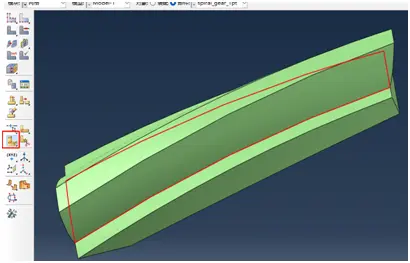

使用N边分片工具分割

接下来，自然这两个实体都可以进行六面体网格划分。

 3、在SpaceClaim中也有类似功能。

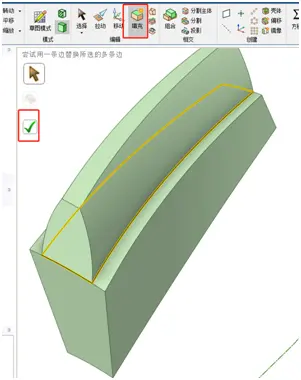

应用填充工具，也是选择齿根边线来创建一个分割曲面。

应用填充工具生成曲面

然后应用分割工具把齿和毂分割成两个实体。

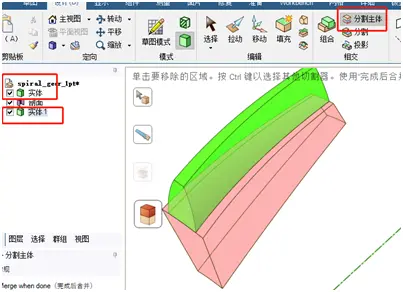

应用分割工具分割实体

接下来也是可以继续划分六面体网格。

 模型二：斜交管子模型

斜相交的管路模型

这个模型要切割相贯部分则需要创建一部分线条。

1、在SolidWorks中，在草图中创建样条曲线，投影到支管内表面。通过连接支管圆角边线端点与样条曲线端点，标注角度来控制样条曲线端点——便于后边修改调整。样条曲线中间点几个点，可以直接拖动样条曲线上的点来调整样条曲线形状。

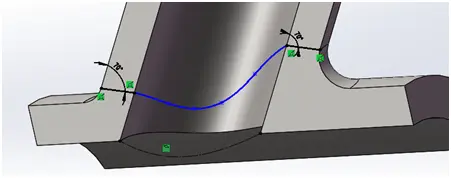

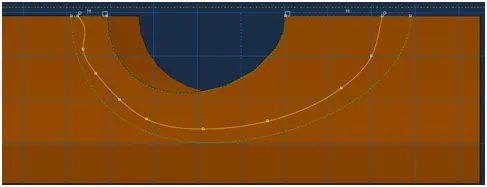

SolidWorks用于分割曲面的样条曲线

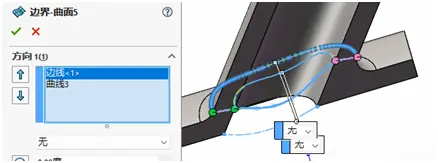

应用边界曲面工具创建分割曲面。

生成分割曲面

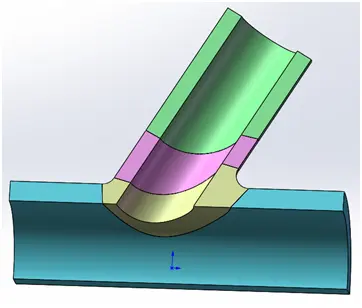

用相交命令进行切割。

切割后隐藏部分实体来观察表面扭曲情况，不满意可以回头调整样条曲线。

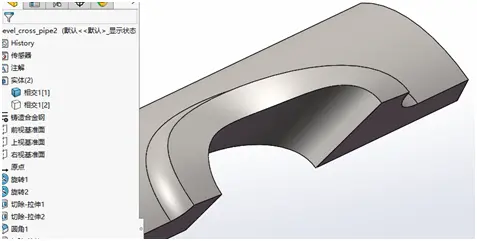

分割后的局部观察

剩下的纵向分割也基本按此思路。可参看视频。

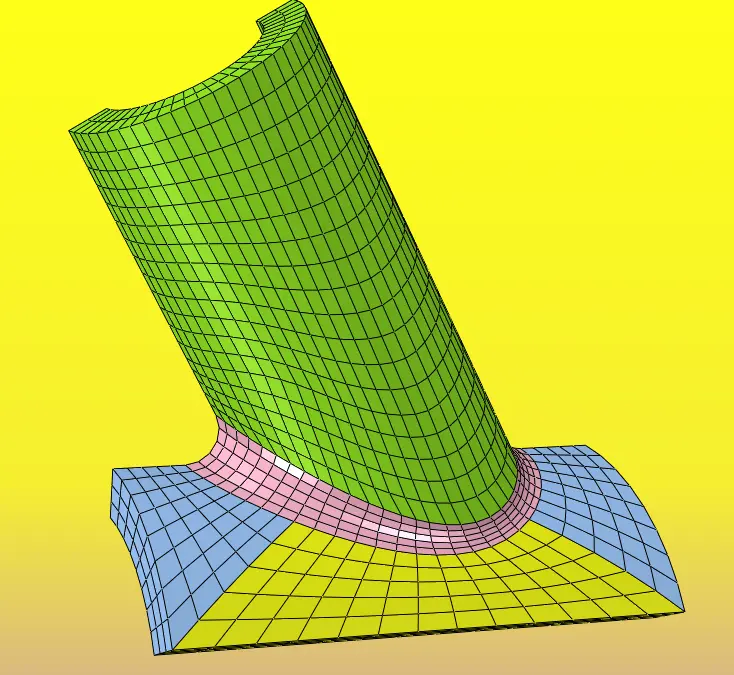

最终导入ABAQUS划分出网格。

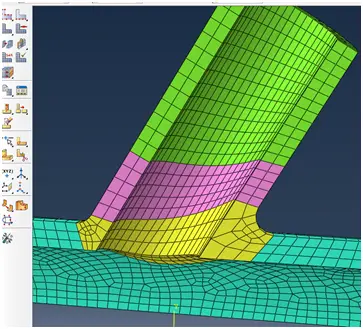

完成后的网格

进一步分割，能划分更精细的网格形状，如下图。

2、在ABAQUS中也采用类似思想和类似功能实现。

几乎与SolidWorks同样的步骤进行操作，实现把草图投影到支管内表面上去。

ABAQUS样条曲线分割草图

接下来也是应用N边分片命令来切分实体。

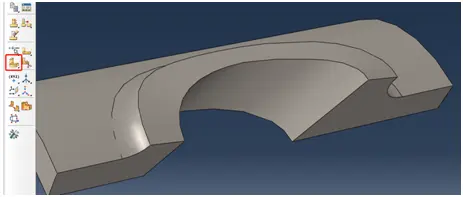

N边分片结果

得到的效果与SolidWorks的也几乎一样。

但是，当想要进行修改编辑时，ABAQUS就显得不那么方便了！

例如下图，我想拖动一下样条曲线，但不小心把形状拖得有点怪异了，只能删除重新画。

样条曲线编辑

最终能做出几乎与SolidWorks一样的效果，但用起来始终不那么顺手。对样条曲线的调整略显草率！

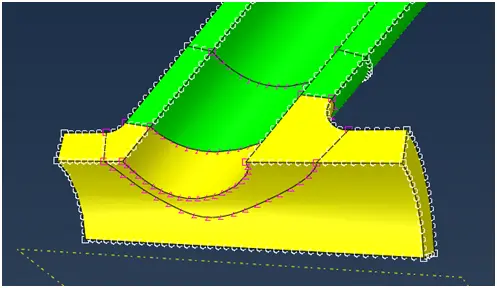

ABAQUS中最终分割结果

3、在SpaceClaim中也是创建草图，投影来分割面，然后用填充曲面来分割体。

但SpaceClaim中编辑的玩法就有些不一样了，当我想重新编辑样条曲线的时候已经找不到原来的草图了，SpaceClaim中直接建模概念！它没有保留过程特征！

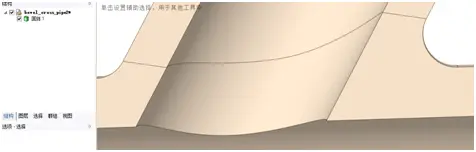

SpaceClaim中的分割曲线

就算我删除了平面上的样条曲线，投影在管壁上的曲线仍然在的！我努力地适应这种建模思路，但还是没习惯。

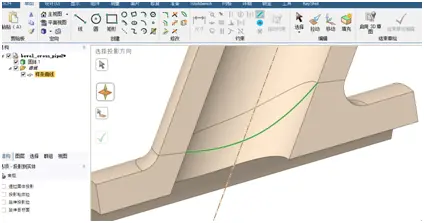

SpaceClaim中删除平面上的曲线，被投影的曲线仍然保留

最终也硬着头皮划了一些网格。没有深入调整，质量一般般！

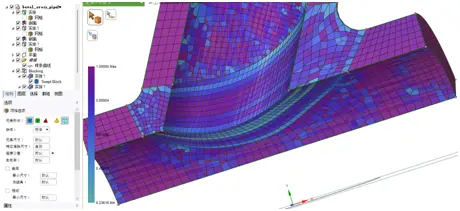

SpaceClaim中的网格划分结果

总的来说，各个软件都能实现相同功能，但操作便利上有些差别。你喜欢哪一款？！
