设计完一个振荡器（OSC），我们有时候会仿真一下占空比，那么如何利用virtuoso软件的caculator功能自动获取呢？

开整！

占空比是指在一个脉冲循环内，通电时间相对于总时间所占的比例。

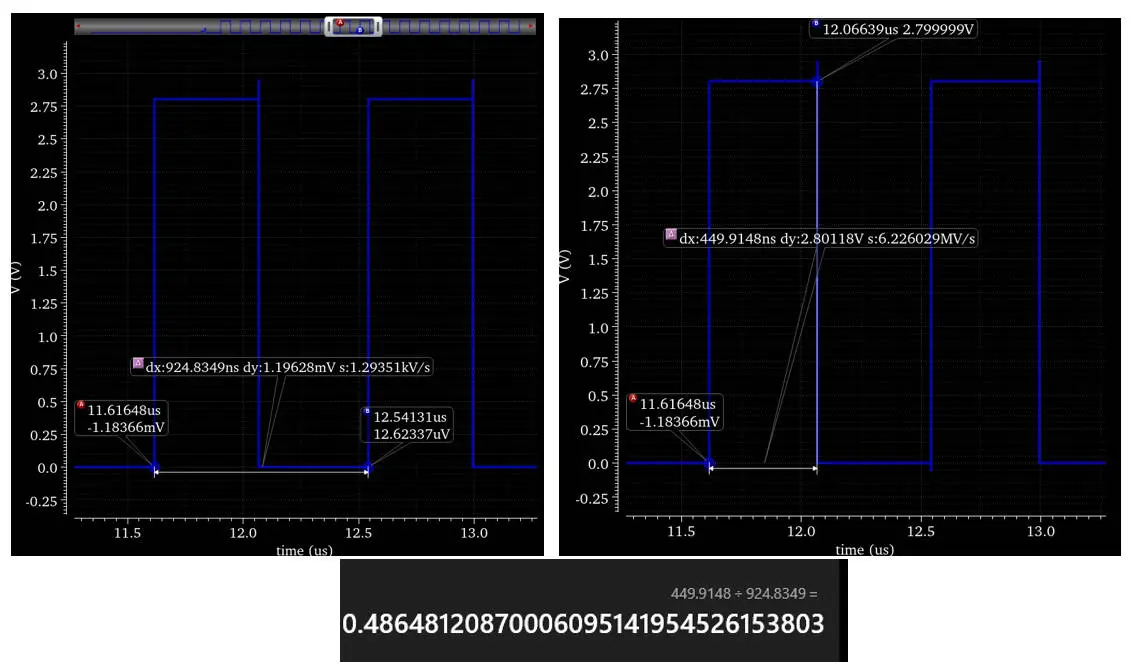

我们在时钟上，获取了一个脉冲周期约为924.8ns,脉冲宽度（也即是通电时间）为449.9ns，所以根据公式可以算出，占空比为48.6%

但是每次都要这么算的话，就要麻烦死了。

自动计算占空比：

1.在caculator中，找到dutyCycle函数；

2.Waveform是时钟的时许波形；

mode：auto;

threshold:阈值，比如你的时钟为0~2.8V之间振荡，填写2.8，就意味着超过2.8V的部分就为脉冲宽度（也即是通电时间）,当然如果认为幅值的90%就是通电幅值了，也可以填写2.5；

plot vs.选择time，就是输出图的横轴为时间；

output Type：plot，就是自动出占空比与time的图。

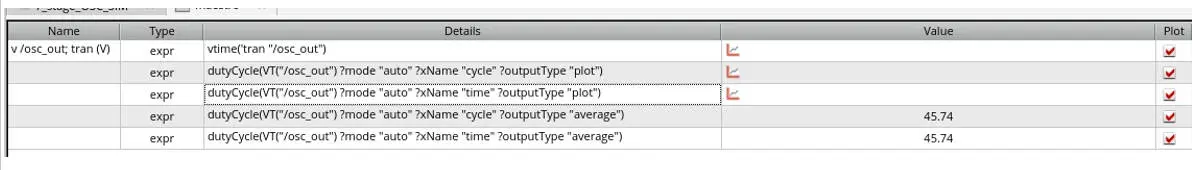

3.输出的结果，比我们手动计算的更加精确，因为它是计算所有周期的均值。

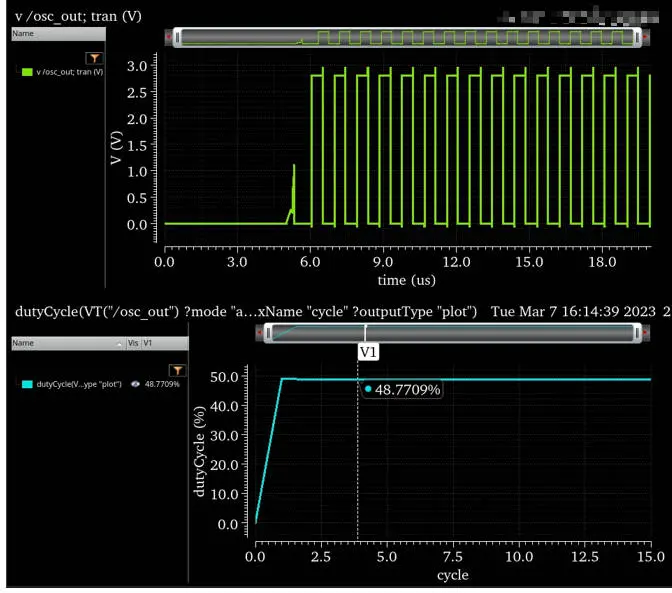

4.选择cycle进行plot的结果，这个结果就和我们手算的差不多了，就是在这个时间段下的占空比。
