总结：
因为电容的c不随频率变化而变化，所以固定一个频率，根据欧姆定律，去求解c。仿真是通过ac仿真得到c的。
下面展开说说：
一、原理：
根据阻抗公式得：
又因为ω=2πf ，得：
根据欧姆定律得，电容两端的电压为：（i是流过电容的电流）
所以，当在电容两端施加一个ac小信号，令v=acm=1且2πf=1时，得：
令2πf=1，则可算得f=0.159122 Hz
所以说，ac仿真得到的电容上的电流，就是电容的c值。
二、仿真方法

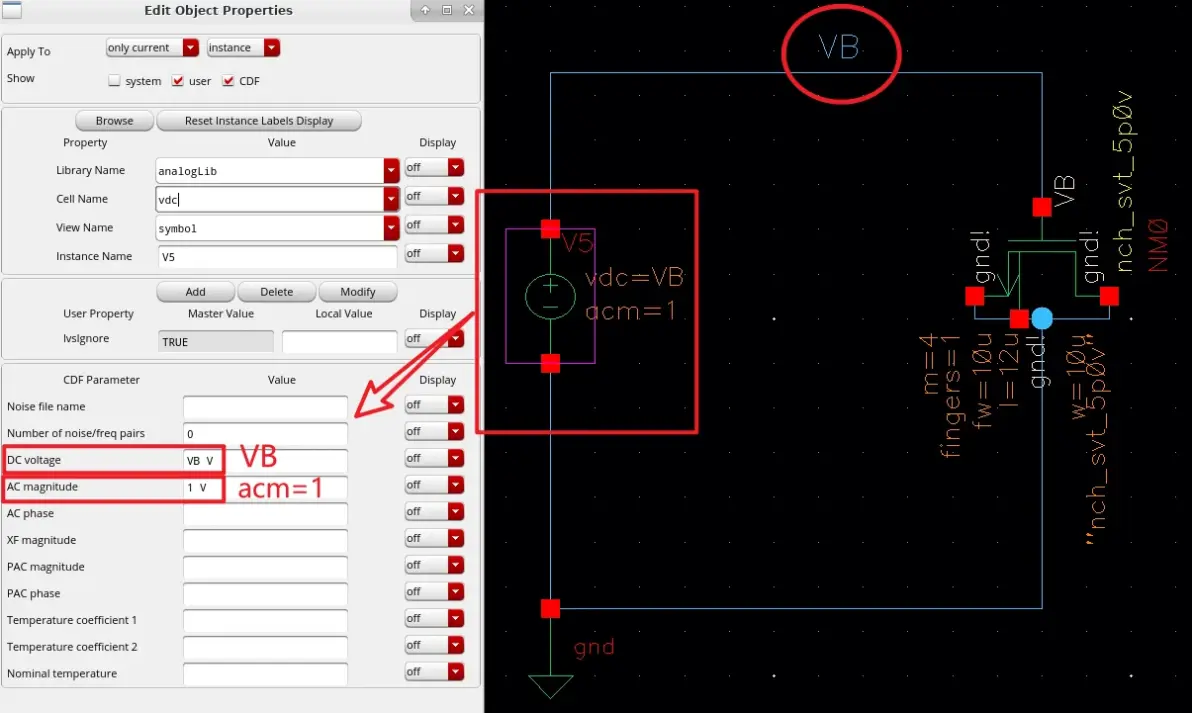

下面说具体的仿真方法： 1、 testbench如下：
2、仿真设置：

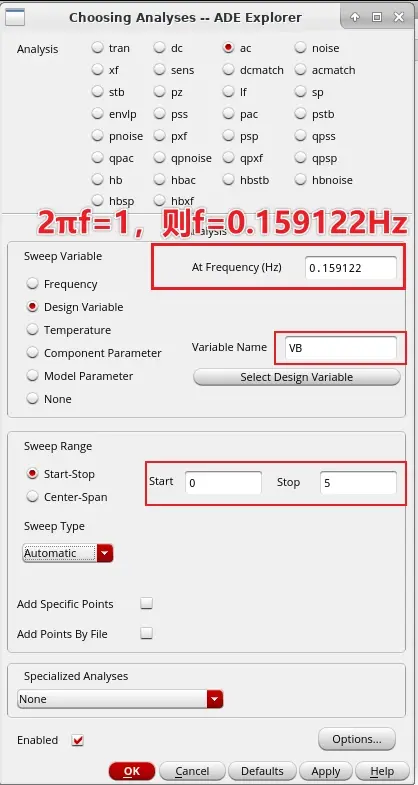

需要注意的是，上面的分析都是ac分析，所以仿真应该也是ac仿真。但是为了得到mos cap在不同的VB下的c值，需要对VB进行扫描。下图是ac仿真设置：

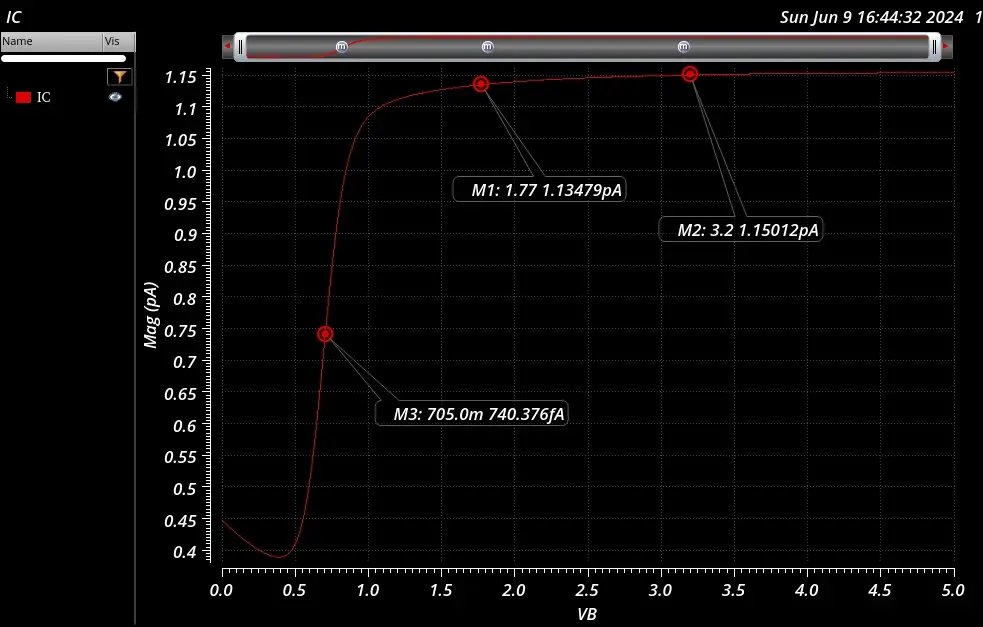

3、 仿真结果：
纵坐标即c，横坐标代表不同的VB
容易疑惑的地方：
这里要注意，VB是DC值，acm=1是ac值，我们是通过扫描不同VB下得到的c，才绘制出的此曲线，acm始终是等一1的，千万别把DC和ac搞混淆了。
