Virtuoso仿真：查看波形的实用技巧

原作者：知乎@微电萝卜皮

链接：https://zhuanlan.zhihu.com/p/669822724

仅为记录用，如有侵权请联系删除。

问题描述：在VIrtuoso中使用ADE L进行瞬态仿真时，默认在仿真中无法查看波形，必须把仿真停下来才行，这样严重影响仿真效率。

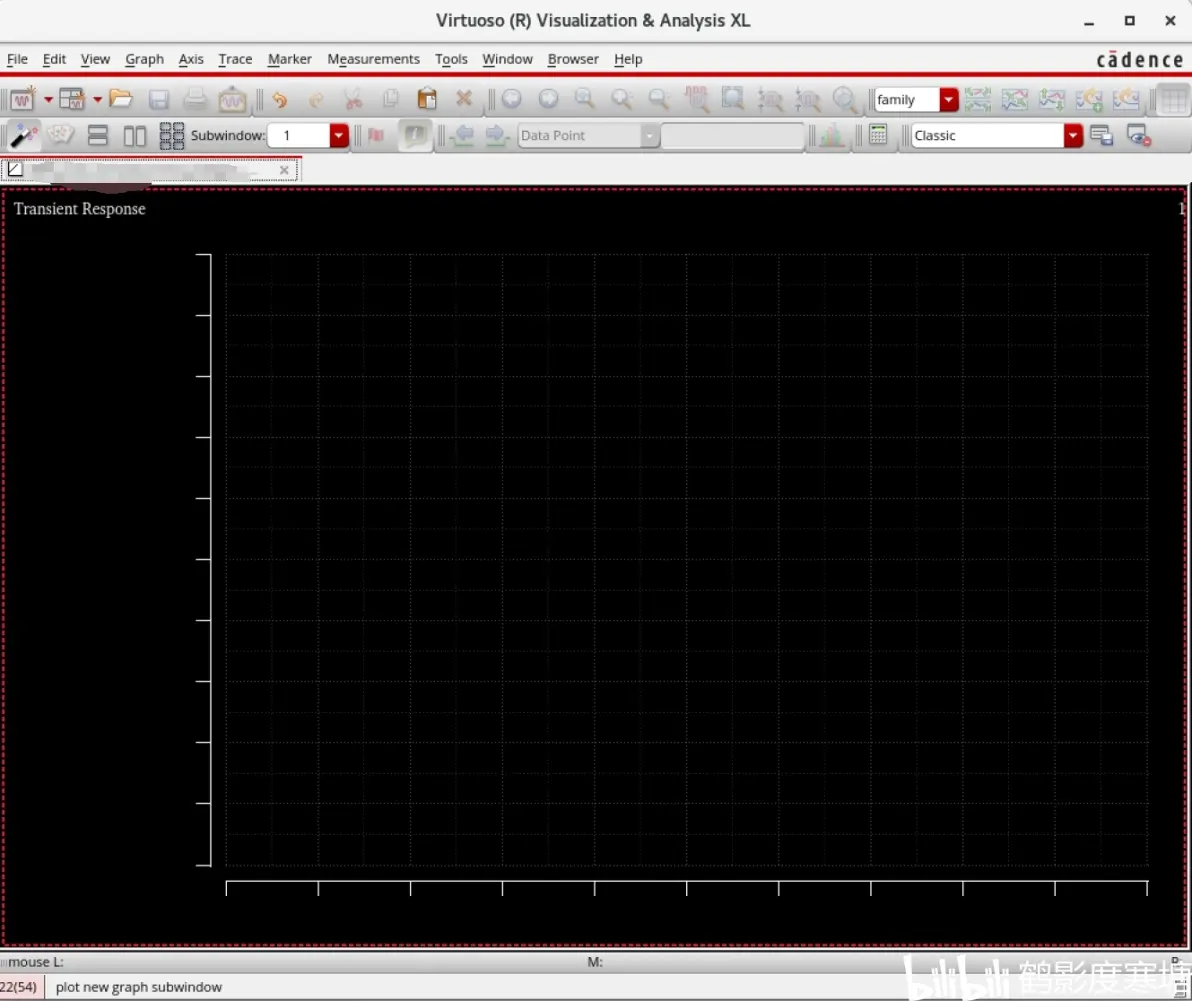

就像这样没有波形文件绘制出来

解决办法：

方法一：

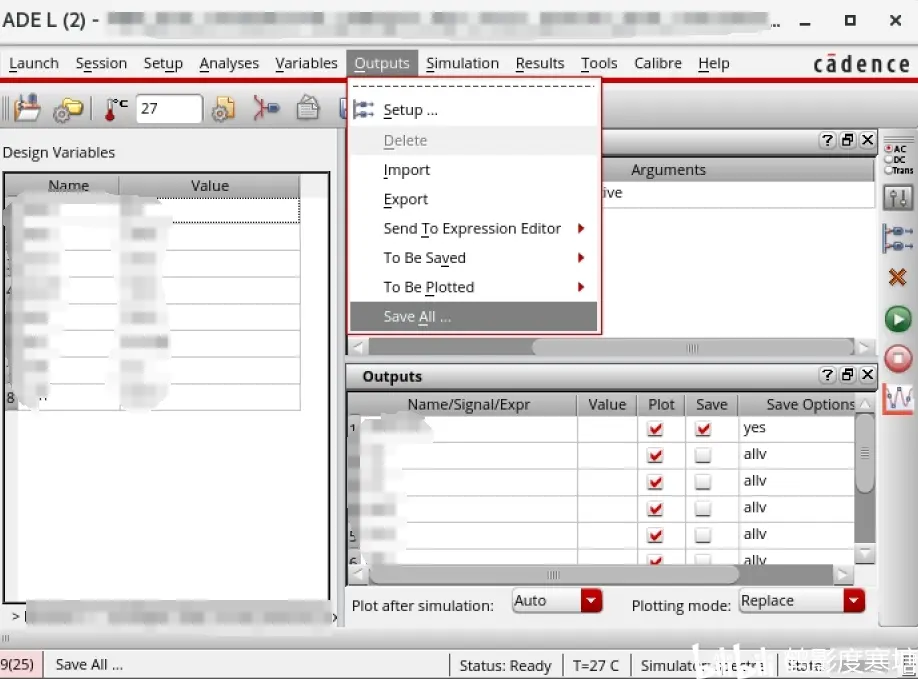

① 在ADE L中，在菜单栏中找到并点击“Outputs - Save All ...”

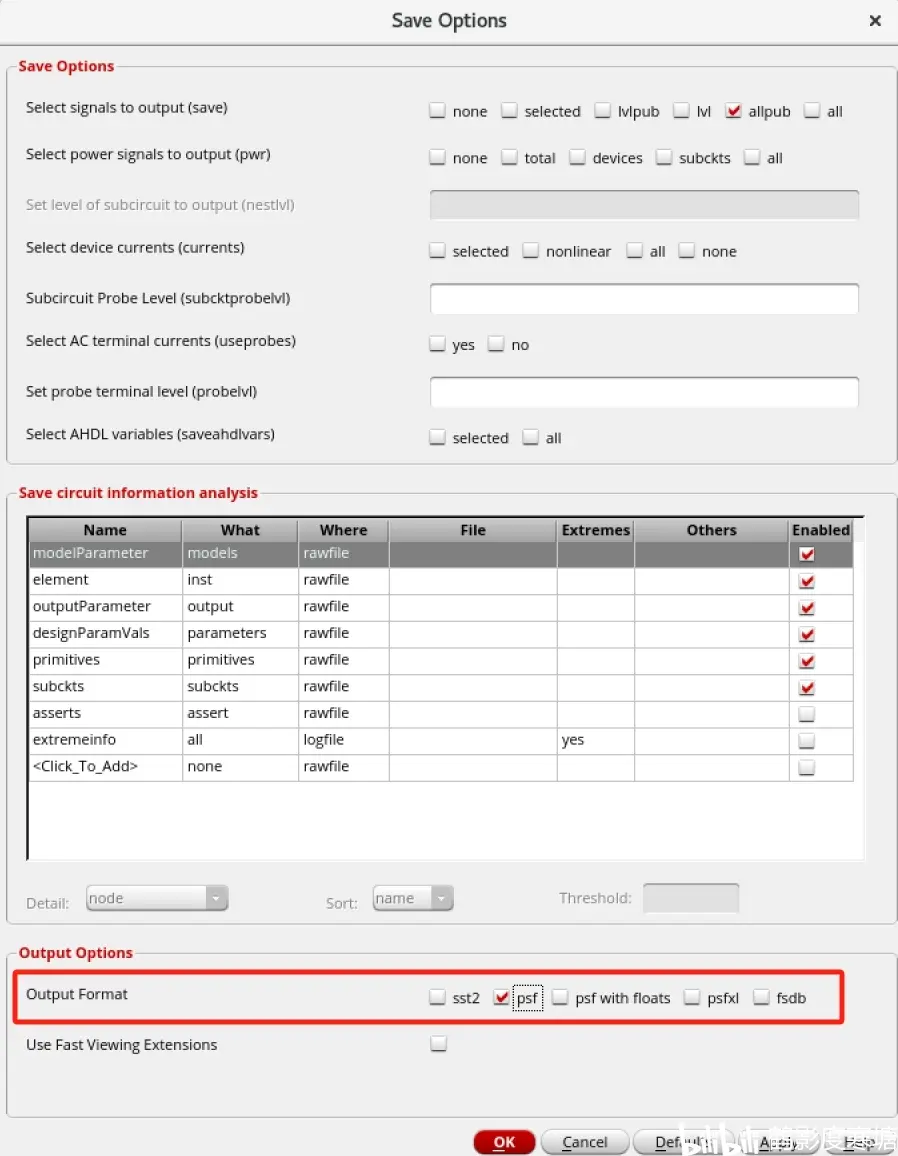

② 在弹出的Save Options中，找到下面的Output Options，把Output Format从“psfxl”勾选为“psf”，再点击OK即可。

cut-off

对其他格式的探索：

sst2似乎是早期IC51X平台ADE L所使用的存储格式。

Virtuoso Analog Design Environment L User Guide中对sst2的解释

psf似乎不支持数字数据（互联网上的消息），但是综合来看似乎能用于各种类型的仿真，应该是ADE L产生，专门用于Virtuoso Visualization and Analysis XL的格式。

Virtuoso Analog Design Environment L User Guide中对psf的解释

psf with floats顾名思义，它是单精度浮点，那么psf推测就应该是双精度浮点double型的。正如下面手册解释的那样，psf with floats节约空间和性能，但会带来精度损失，尤其在RF仿真时可能会造成错误的结果。

Virtuoso Analog Design Environment L User Guide中对psf with floats的解释

fsdb不被Cadence所喜欢，手册中都没有介绍它的文字。fsdb(Fast Signal Database)是一种Verdi支持的二进制波形文件，用于存储时序信号的数值和时序信息，常用于数字集成电路中大型电路的设计仿真，对Verilog、SystemVerilog和VHDL语言编写的代码进行调试。

psfxl文件只用于瞬态仿真。Cadence声称它对大型电路有着更好的性能。但是在IC614以前似乎不兼容，除非定义环境变量“CDS_PSFXL_COMPAT”。

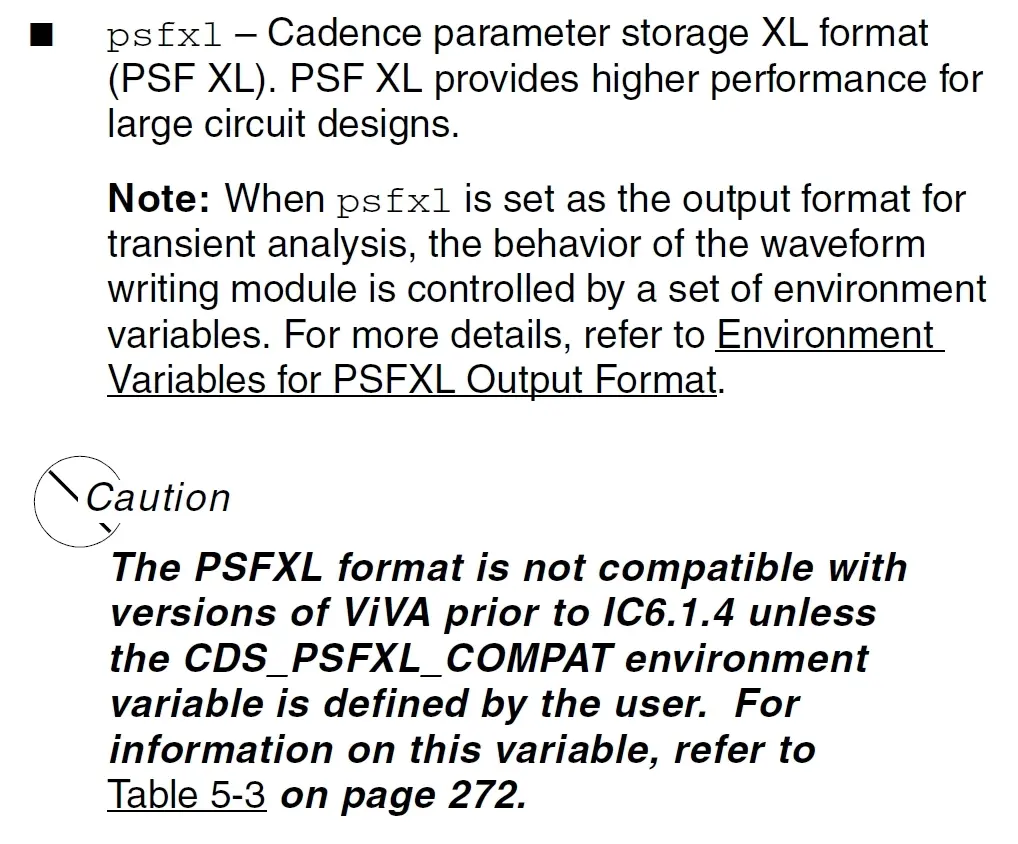

Virtuoso Analog Design Environment L User Guide中对psfxl的解释

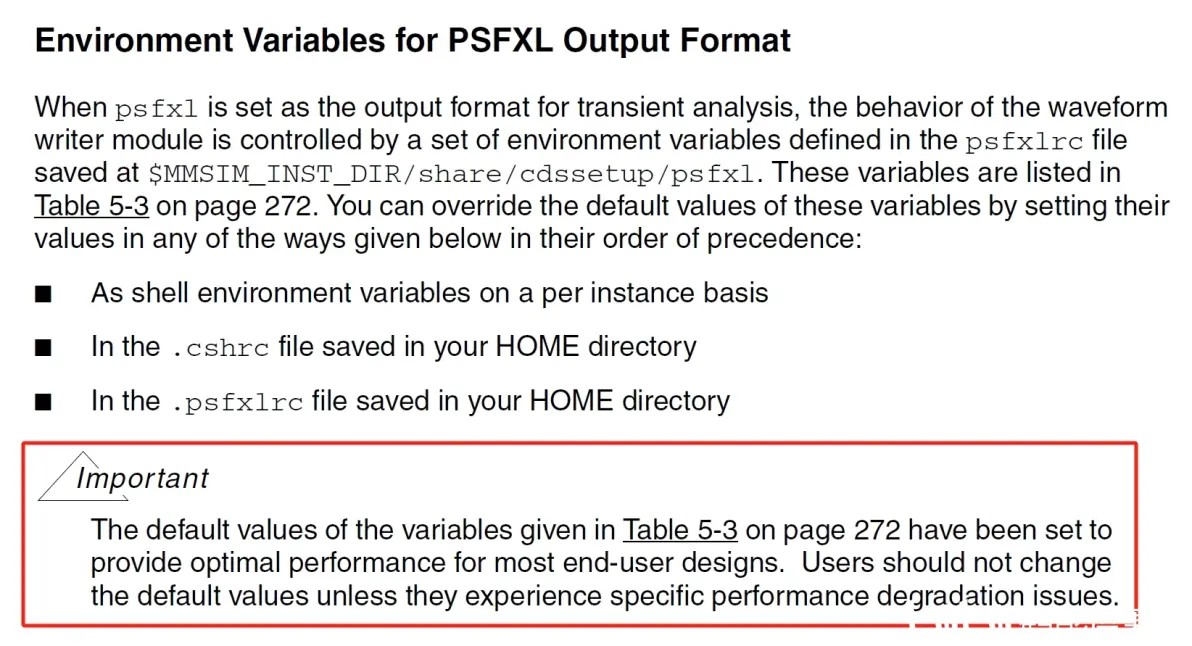

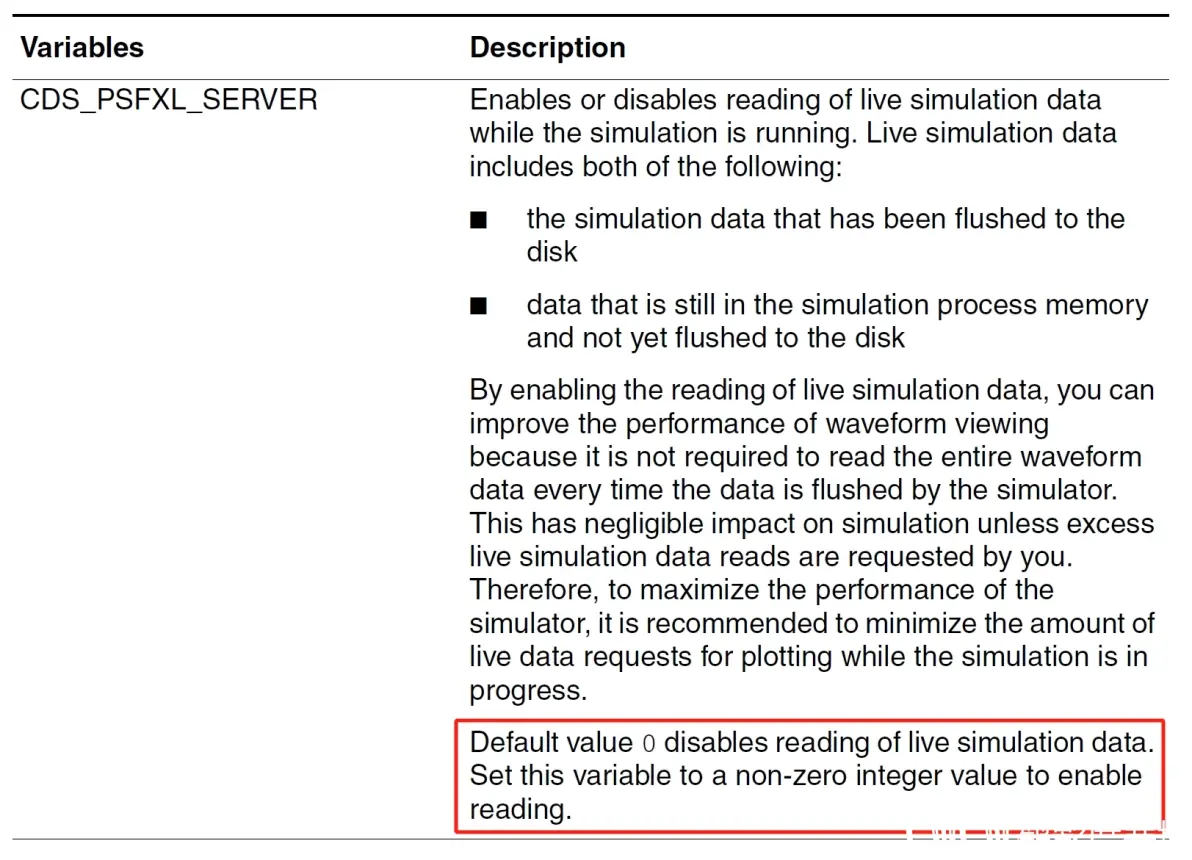

这里写psfxl受一套环境变量控制，里面有一个变量很有意思，是最后的“CDS_PSFXL_SERVER”。默认为0禁用读取“live simulation data”，如果改变它为非零值就能启用读取，但是很遗憾我并没有根据手册中的指引找到文件。所有它提到的文件都不在，文件夹也没有。试着新建同名文件似乎也未能奏效。并且其实Cadence也不让终端用户随意更改环境变量。在手册中有说明。
