1. 首先用ADE L进行常规的电路仿真。

新建一个inverter的 schematic cellview ,如取为inverter_simu，并画好inverter的电路图和进行相应的电路仿真。仿真完成后，则会在simulation文件夹中生成一个相应的存放仿真结果的文件夹，且其文件夹名与schematic cellview name完全一样。该文件夹中保存了仿真生成的电路网表(在文件夹中)和仿真分析结果(在文件夹中，里面存入了dc、ac和tran分析的所有静态工作点、所有节点电压和电流等信息)。

2. 打开终端（terminal）界面，输入命令进行仿真

打开terminal，找到存放原理图仿真结果的文件夹，进入目录下，生成的网表文件为input.scs，在terminal输入下方的命令，即可跑仿真。

代码块

spectre -raw ../psf input.scs

      复制成功





也可以使用下方命令进行并行仿真，命令中的32指的是采用32个CPU核进行电路仿真。

代码块

spectre -raw ../psf +aps +mt=32 input.scs

      复制成功





psf是仿真数据和波形的文件夹，可以用result browser查看，然后找到路径下psf文件夹，找到相应的信号，双击即可查看波形。

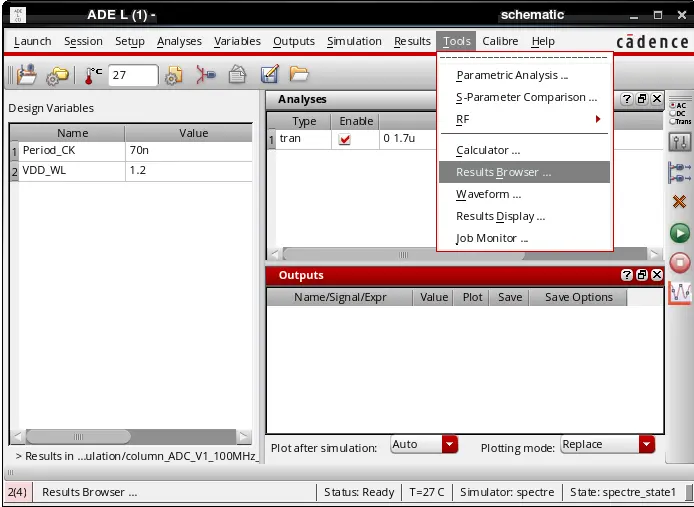

results browser

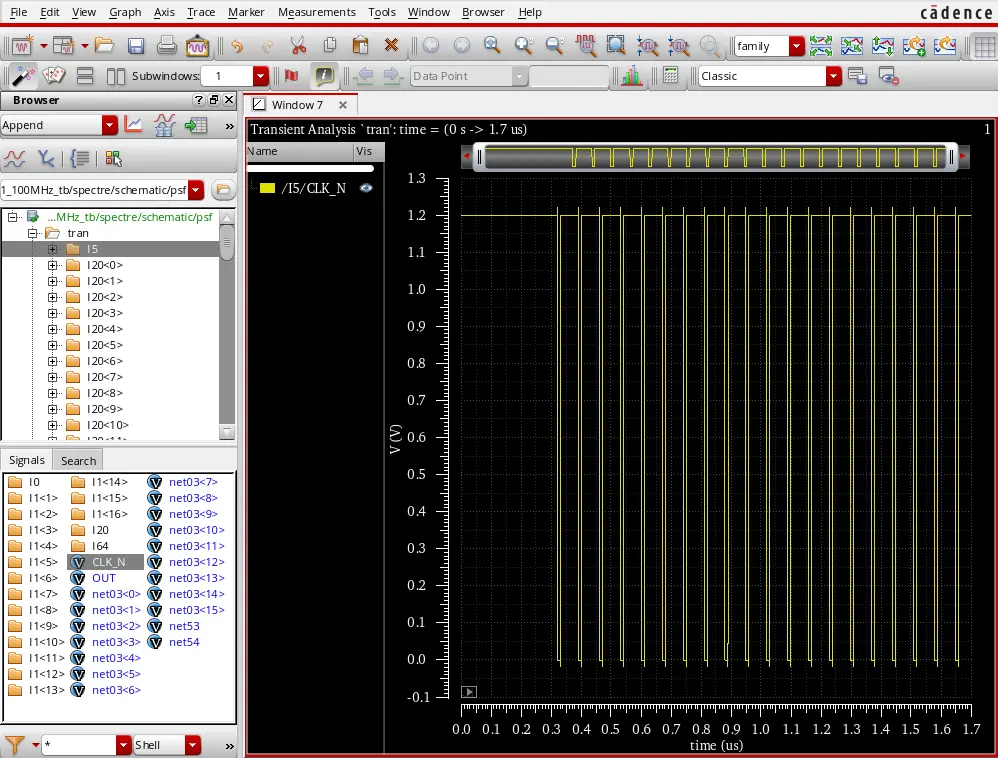

波形查看窗口

参考文章及扩展资料：

1.《Spectre与Calibre联合后仿真的方法》[1] 2.《用Calibre提取的spectre网表后仿》[2]，作者：山中屋人
