Rocky Linux中搭建Cadence Virtuoso仿真环境

1. 软硬件情况：

先说一下硬件情况，本人笔记本是Yoga 14s 2021的锐龙款，CPU为Ryzen 7 5800H，一块铠侠的固态硬盘作为Linux系统盘（买的时间是差不多两年前，现在看到国产存储的崛起很高兴，但血亏是真的血亏🤡），使用Liunx时就插上硬盘从硬盘引导，如果不接硬盘可以从笔记本内置硬盘默认的引导进Windows，双系统物理隔离不会互相影响。

然后就是软件部分。除开SUSE，当前对Virtuoso IC618支持最好的依旧是Red Hat 7以及其下游的社区版CentOS 7，但锐龙5代已经不支持CentOS 7老旧的3.xx内核，系统安装是会直接提示CPU不支持，如果像我一样，是把Linux装在另一块移动硬盘，与笔记本本机的内置硬盘物理隔离，这个问题解决方法之一，是通过在另一台支持CentOS 7的主机上安装好系统（依旧是把Linux装到移动硬盘上），然后升级内核版本，设置一下内核版本的启动顺序，就可以将硬盘接到笔记本上使用，应该是没有问题的（但本人并未进行尝试）。

考虑到CentOS 7在2024年中就将停止支持，短命的CentOS 8早已凉透，CentOS Stream现在改为了Red Hat的上游版本，且滚动更新，其稳定性还是难以保证（曾经用Manjaro就滚挂过一次），之前考虑了之后上了Ubuntu 22.04，装上了IC618的Base版本+Spectre201+Assura416+Calibre2019+ADS2022，运行起来也没什么问题，整个射频IC仿真环境（电路仿真加电磁仿真）也相对完备且稳定。加上Ubuntu花里胡哨的可玩性，可以说科研性与娱乐性都是兼得的。

但本着折腾到底的理念，思前想后，为什么不尝试一波Rocky Linux呢？依旧是由Gregory Kurtzer领衔，依旧是是位于Red Hat的下游社区版，从EDA软件的兼容性出发，Rocky Linux无疑要优于Ubuntu。Rocky Linux当前最新的版本为9.1，是Red Hat 9的下游版本，支持时间一直到2032年，内核版本5.x，GCC版本更是直接更新到了12.x，所以这个版本我直接略过，尝试都没有进行尝试，用这个装Cadence，不能说一定装不了，但99.99%会出一大堆毛病。毕竟配置EDA环境，我们追求的就是在条件允许的范围内，用尽可能老的系统🤡🤡🤡

那么选择题就变填空题了，我的选择就只有Rocky Linux 8.7了。

Rocky Linux 8.7官方下载页面：https://rockylinux.org/download

Rocky Linux下载页面

然后就是刻录系统盘，实机安装了，安装的步骤以及设置与CentOS无异，网上有很多教程，这里便不再赘述。刻录U盘推荐一个很好用的开源软件：Rufus，主页链接为：https://rufus.ie/zh/#

直接上安装好后的系统截图：

终端版可视化任务管理器，支持鼠标交互

上面截图的效果是在装完系统之后，对gnome桌面的插件、主题以及图标都进行了一定程度的美化，终端切换zsh装了oh my zsh（可以看到终端我加上三个emoji：🤔😉😘），美化的部分后续如果有时间会单独再写一篇专栏。

cut-off

2. Cadence的安装过程

2.1 安装准备工作

首先安装epel：

$ sudo dnf install epel-release

安装Cadence的一些依赖库：

$ sudo dnf -y install libXScrnSaver ksh csh redhat-lsb glibc.x86_64 glibc.i686 libXext libXext.i686 libXtst libXtst.i686 libXt libXt.i686 libGLU mesa-libGLU libXrender libXrender.i686 libXp libXp.i686 libXrandr libXrandr.i686 openmotif libstdc++.x86_64 libstdc++.i686 xterm

安装用到的软件包：

cadence软件包

在opt文件夹中新建cadence文件夹作为安装路径：

$ sudo mkdir /opt/cadence

在cadence文件夹下新建iscape文件夹：

$ sudo mkdir /opt/cadence/iscape

新建/opt/cadence/iscape文件夹

将iscape启动文件包复制到/opt/cadence/iscape中，对iscape启动文件包进行解压：

$ sudo cp IScape04.23-s021lnx86.t.Z /opt/cadence/iscape

$ cd /opt/cadence/iscape

$ sudo tar -xvf IScape04.23-s021lnx86.t.Z

解压后的文件

进入iscape/bin文件夹，打开终端启动安装程序：

$ sudo ./iscape.sh

安装程序所在文件夹

启动安装程序

正式开始安装。

2.2 安装IC618

1. 点击Preferences-Directories，将安装路径改为/opt/cadence（鉴于cadence庞大的体积，建议一开始装系统时将/挂载的分区分大一点）：

安装目录设置

2. 点击Local directory/Media install载入IC618的安装文件：

载入IC618安装包

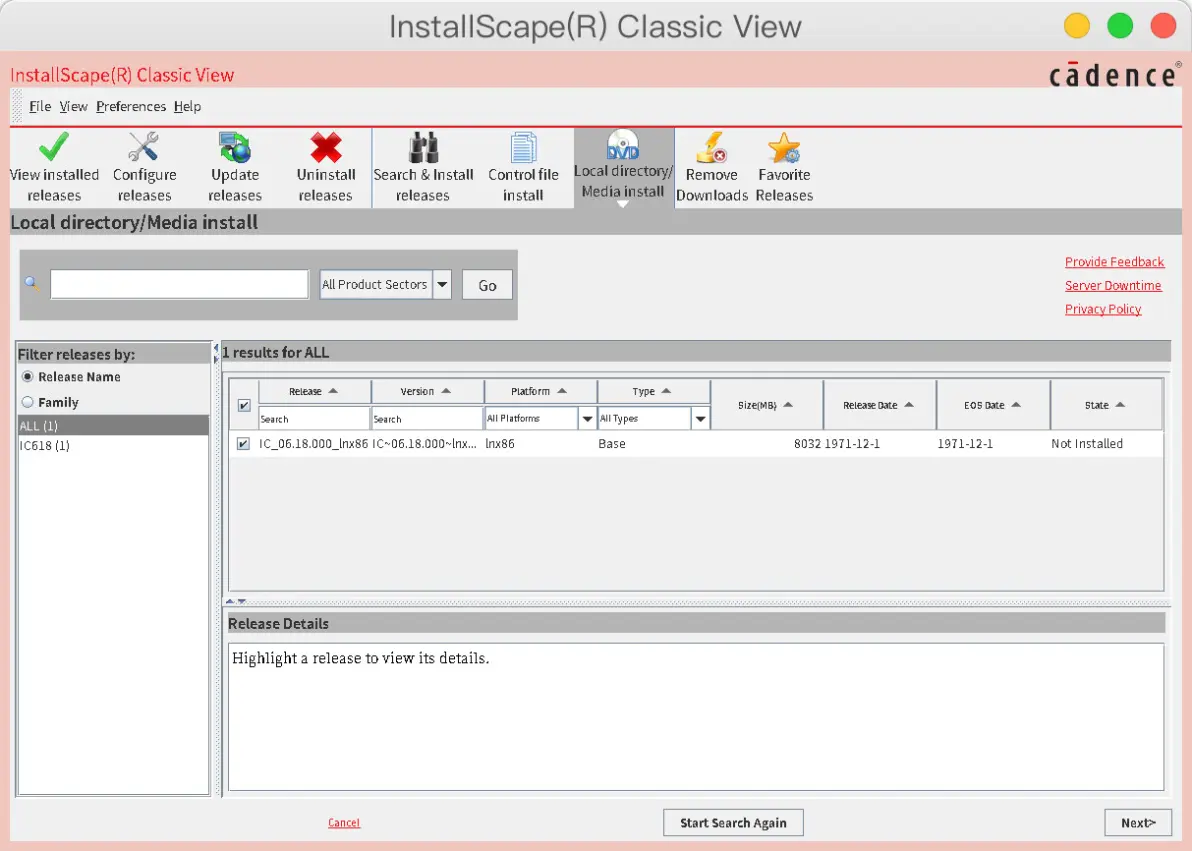

3. 对安装内容进行勾选，然后点击next:

勾选安装内容

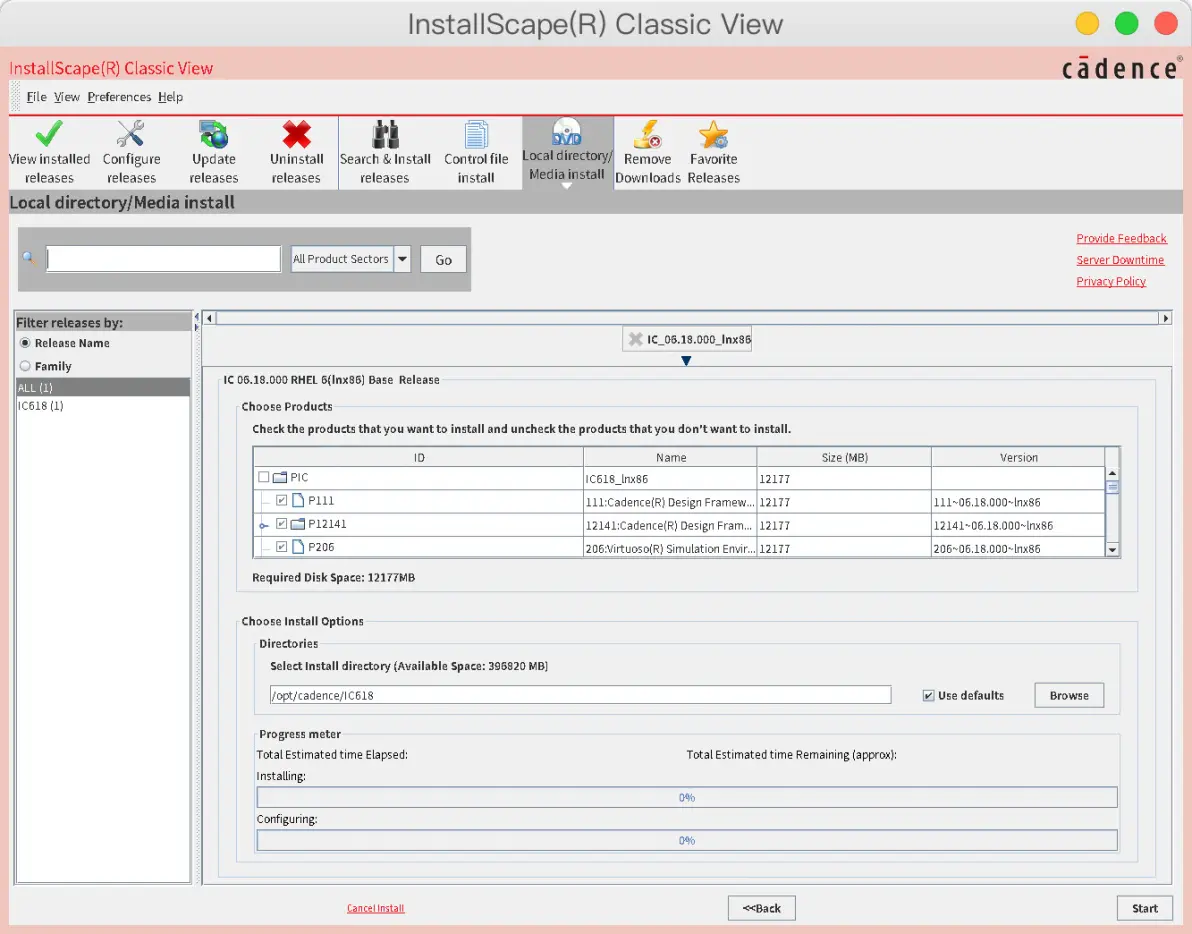

4. 检查安装路径是否正确，然后点击start开始安装：

安装界面

5. 安装过程中，会自动弹出进行配置页面，大部分的配置可以直接按回车，其中这个界面选择两个yes:

此配置界面选择两个yes

6. 这个界面要选择2 直接退出：

此界面选择2

7. 这里直接回车，然后选择no，不改变默认的OA路径：

不更改OA路径

8. 至此IC618就安装完成：

安装完成界面

cut-off

2.3 安装Spectre201

Spectre安装方法类似IC618的安装方法，指定安装文件路径即可开始安装，这里便不再赘述Spectre的配置同样不改变默认的OA路径：

Spectre的配置同样不改变默认OA路径

cut-off

3. Cadence软件的破解

1. cadence_patch中有两个文件，将pubkey_verify拷贝到/opt/cadence目录下，在/opt/cadence目录下新建license文件夹，将license.dat拷贝至/opt/cadence/license文件夹中：

$ sudo cp pubkey_verify /opt/cadence

$ sudo mkdir /opt/cadence/license

$ sudo cp license.dat /opt/cadence/license

cadence破解文件

2. 进入/opt/cadence目录，赋予破解文件执行权限，然后开始破解：

$ cd /opt/cadence

$ sudo chmod 777 pubkey_verify

$ sudo ./pubkey_verify -y

破解界面

因为我已经将默认的bash改为zsh，因此用的启动配置变量文件为.zshrc，只需将原本的bashrc配置文件直接重命名即可。

.zshrc文件

修改sysname，使其返回正确值

$ sudo gedit /opt/cadence/IC618/share/oa/bin/sysname

在check_linux找到该段（230行）

4.4.*)

# SLES 12 SP2

sysname=`whichCompiler $linuxName`

sysnames="$sysname `whichCompiler $otherName` $sysnames";;

#在其后插入

4.*)

# Rocky Linux

sysname=`whichCompiler $linuxName`

sysnames="$sysname `whichCompiler $otherName` $sysnames";;

修改sysname

然后终端输入命令尝试启动virtuoso：

$ source .zshrc

$ virtuoso

如果出现报错：

/opt/cadence/IC618/tools/dfII/bin/64bit/virtuoso: error while loading shared libraries: libnsl.so.1: cannot open shared object file: No such file or directory

解决方法为：

$ sudo updatedb

$ locate libnsl.so

$ sudo ln -s /usr/lib64/libnsl.so.2 /lib64/libnsl.so.1

如果出现报错：

*WARNING* file /home/hjg/CDS.log Can't determine host name. Locking is not allowed with host name 'localhost'.

则需要修改一下hostname，注意这里要跟配置变量文件里hostname设置一样，我在配置文件里设置的为centos，因此改为centos：

$ sudo hostnamectl set-hostname centos

再次启动virtuoso：

$ virtuoso
