Visual Paradigm使用技巧：跳线选项（Jumper Options）的使用介绍

在图表中包含越多的图形，它们之间的连接器就越容易缠绕在一起。经过这些连接器的交叉点，你很难弄清楚它们的走向。Visual Paradigm支持使用跳线选项来区分两个连接器之间的交点。在本教程中，你可以学习到如何设置跳线选项以及改变跳线的尺寸。

1. 让我们以下列的类图为例子。

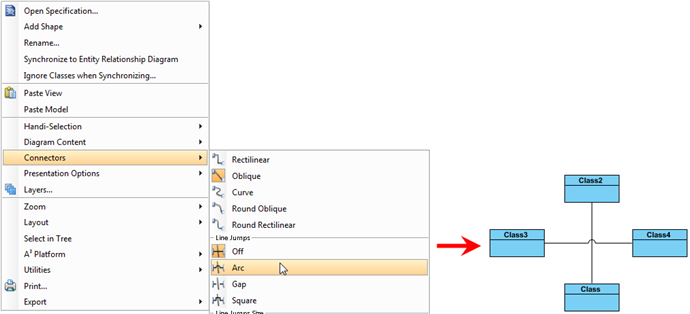

2. 你可以为每个连接器的交点跳转选项进行设置，也可以只对某一个进行设置。如果要改变每个连接器的交点跳转选项，鼠标右键点击图表背景，选择Connectors，然后从弹出菜单选择一个选项。如果只对某一个进行设置，鼠标右键点击目标连接器，选择Style and Formatting > Connector Style ，然后从弹出菜单选择一个选项。在本例中，我们鼠标右键点击图表背景，从弹出菜单中选择Connectors > Arc，这只弧形跳转后结果显示如下：

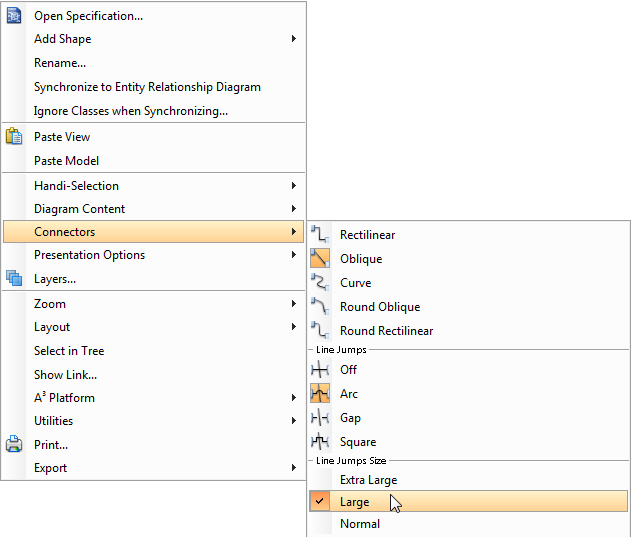

3. 此外，你可以为当前的图表或者后来创建的图表自定义跳线的尺寸。如果你只想设置当前图表的连接器，鼠标右键点击图表背景，从弹出菜单中选择Connectors > Large。

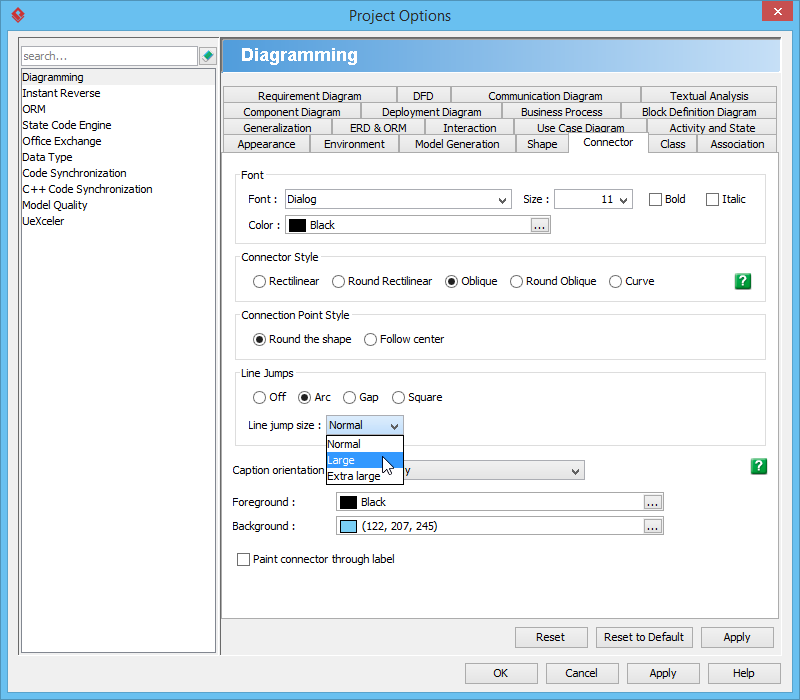

如果你想为后来创建的图表的连接器进行设置，可以通过Project Options窗口来完成。从工具栏中选择Window > Project Options...来打开Project Options窗口，选择Diagramming页面并点击Connector 标签。在本例中，我们在Line Jumps这个区域勾选了Arc ，然后从Line jump size的下拉菜单中选择了Large。
