Visual Paradigm使用技巧：元素ID的工作原理

对于模型元素，比如需求图里的需求，用例图里的用例以及业务流程图里的任务，在项目中使用ID可以用来定义标识其独特性。ID本身不仅可识别项目中的某个元素，还能表面元素本身的一些特点，比如父子关系。这篇教程将向你讲解元素ID是如何工作的。

1. 下载模板Requirement-sample.vpp。

2. 打开 Visual Paradigm的已下载文件。从工具栏中选择Project > Open打开项目。

3. 打开需求图Requirement Diagram1。

4. 让我们以这个需求为例子。

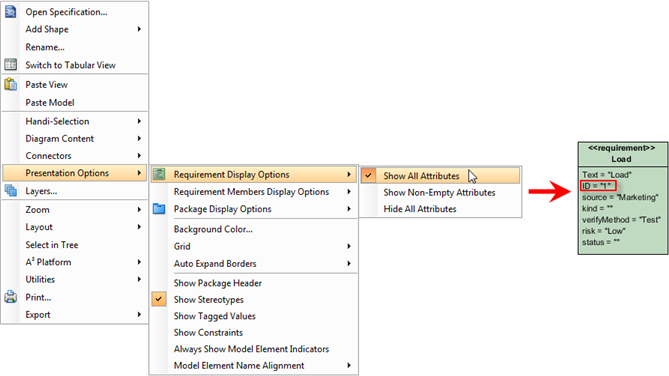

5. 为了显示该需求的ID，我们可以鼠标右键点击图表空白处，然后从弹出菜单选择Presentation Options > Requirement Display Options >Show All Attributes。

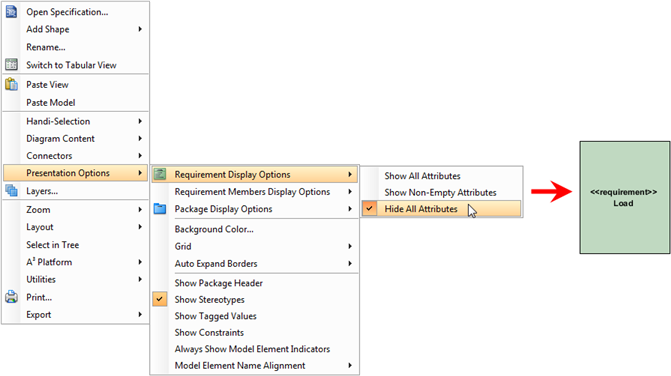

相反，如果要隐藏ID，可以从鼠标右键点击图表空白处，然后从弹出菜单选择Presentation Options > Requirement Display Options > Hide All Attributes。

6. 内联编辑该需求ID，双击它，并输入新的值，比如UR1.1，在按回车键确认。

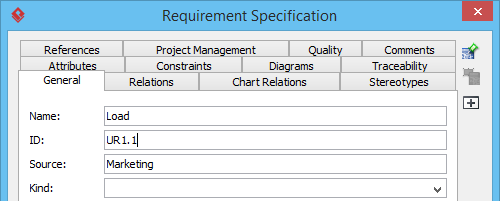

或者，你也可以通过specification 对话框来编辑该ID。鼠标右键点击该需求然后在弹出菜单选择Open Specification...，在ID文本框编辑新的值。

7. 你可以为描述需求创建一个需求子图。点击需求图形右下角的子图资源图标，然后从弹出菜单中选择New Diagram...。

8. 尝试创建一个SysML需求图。在New Diagram窗口，选择Requirement Diagram，然后点击Next，再点击OK。

9. 在子图中，通过子图工具栏创建一个需求。你可以注意到这个需求的ID号以这种数字的形式呈现出来：[父系ID].#。[父系ID]代表的是这个需求的父系的需求ID，#代表该子系的ID编号。在本例中，该ID为是UR1.1.1。
