Visual Paradigm使用技巧：实现类模型的创建

在前篇教程中，我们已经完成了域类模型的创建，现在我们将把它抄写进实现模型（implementation model）中去。

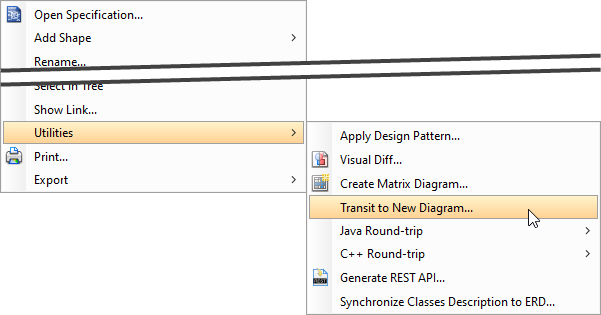

1. 右键点击图表的背景，然后从弹出菜单上选择Utilities > Transit to New Diagram...。

2. 在Select Parent Model of New Diagram窗口选择项目的根节点。

3. 在窗口右上角点击New Model。

4. 在Model Specification窗口，输入Implementation Model作为模型名称，然后点击OK进行确认。

5. 保持选中Implementation Model，点击OK进行确认。这就形成了一个名为Implementation Model的新的图表，它与Domain Model看起来一样。现在我们要做的就是改进设计使它成为一个实现模型。

6. 选择并删除类Customer。

7. 将类Order line重命名为OrderLine。

8. 创建类OrderController。

9. 在OrderController中添加操作对象createOrder() : Order。

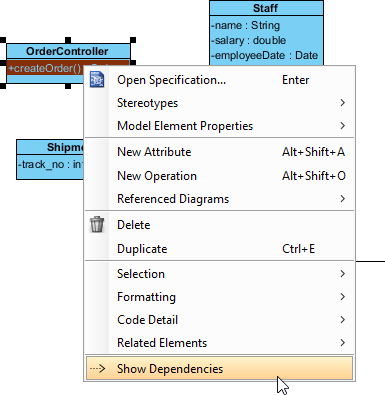

10. 右键点击操作对象createOrder() : Order，从弹出菜单中选择Show Dependencies。

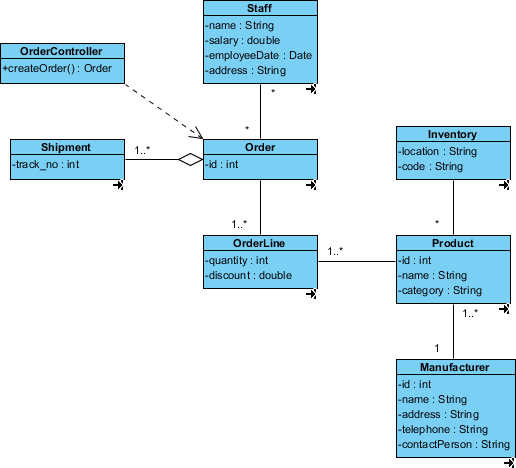

到目前为止，实现模型的内容如下所示：
