Allegro PCB导出位号图：Allegro 16.6导出位号图教程

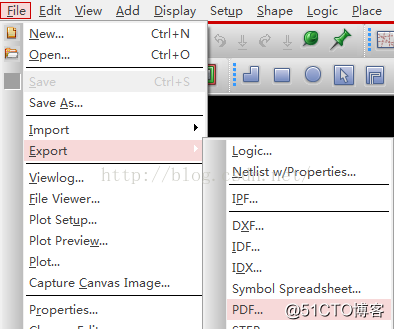

在16.6的版本中，增加了导出PDF的功能。那么导出位号图就有两种方法了，一种是上边的，另外一种是在File中的Export，Export的PDF中，这种要方便很多。

点击PDF，显示

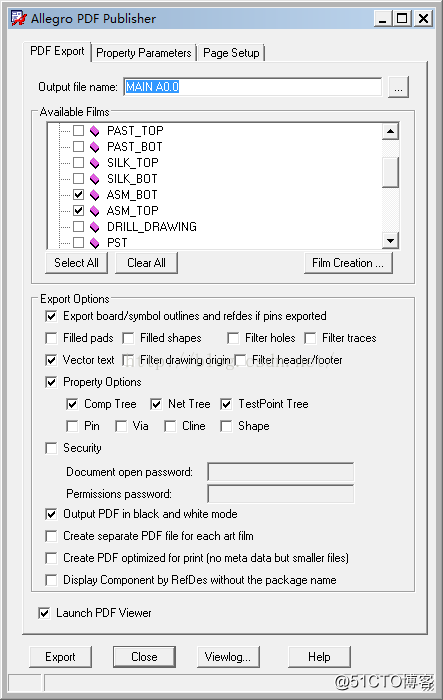

在Available Films中选择打印的Film，位号图选择ASM_TOP和ASM_BOT；

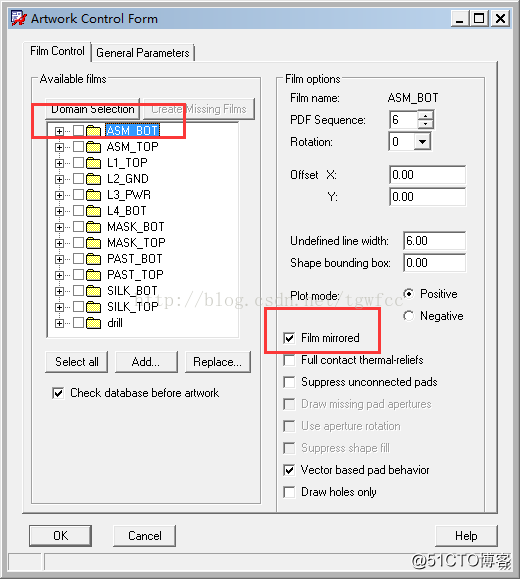

点击Film Creation按钮，打开光绘层的设置界面：

确保ASM_BOT层有勾选【Film mirrored】选项，否则ASM_BOT层的丝印是镜像的。

确定没问题后，点击OK返回。

在Export Options中的设置基本上都是默认的，除了Output PDF in black and white mode(导出的PDF是黑白的，不勾就是彩色的)是我另外勾的。

在Page Setup中，有单位、页面尺寸、方向、边距、缩放比例以及页眉页脚的文字大小的设置，没有用到，都是默认的。

正常情况下导出来的一张PDF是包含ASM_TOP和ASM-BOT两页的，且PCB是居中的。如果各位发现自己导出来的PCB不是居中的，而且还有其他文字什么的，那就要检查一下自己的ASM_TOP和ASM_BOT file设置有哪些层，是不是有其他层，其他层如果也有文字或是什么的，就会一起导出来。这种情况下PCB就不是居中的。
