Allegro17.2中如何在PCB中，导出 封装库

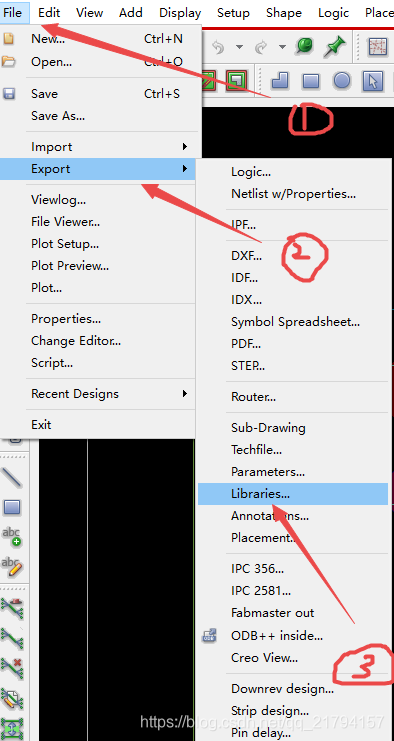

1.选择菜单
① file–>Export–>Libraties… ，如下图1所示
图1：菜单栏选择

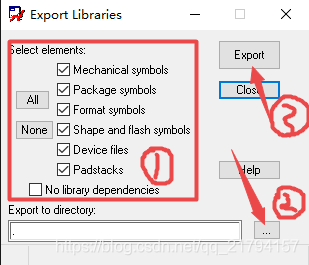

2.Export Libraries 操作窗口
①选择select elements ，即选择需要导出的元素。
②选择路径，点击左边的…选择需要输出的路径。
③点击Export，输出 PCB文件 中的所有库文件。
图2：操作界面

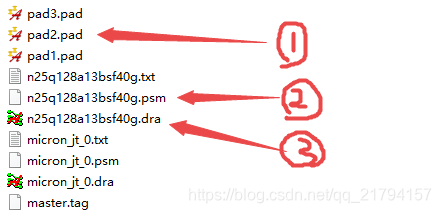

3.输出的文件
①.pad文件，焊盘。
②. psm 文件，可编辑的封装库。
③.dra文件，不 可编辑 的封装库，但可以用allegro可以打开。
图3：输出的文件
