Allegro-PCB导出DXF文件指南

阅读数 3414
点赞 53
article_banner

Allegro-PCB导出DXF文件

一、导出2D dxf文件

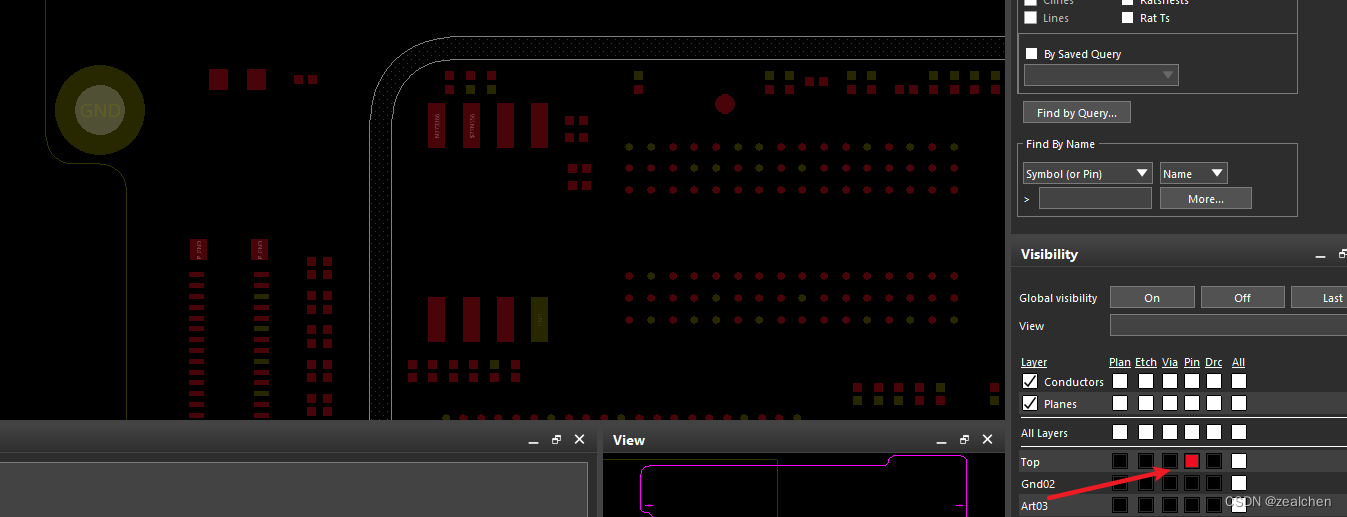

   1.选择需要导出的层
在这里插入图片描述

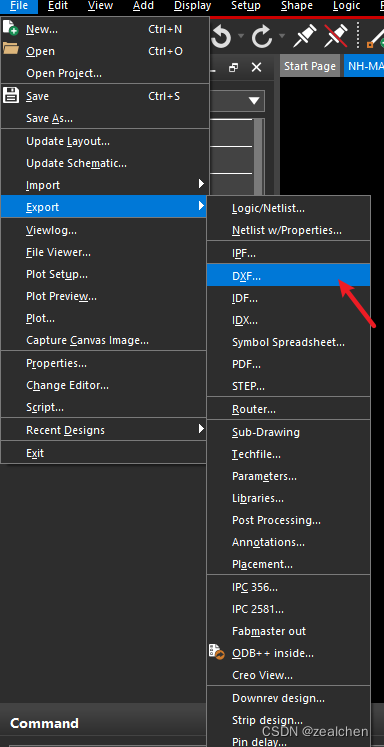

   2.选择File-Export-DXF
在这里插入图片描述

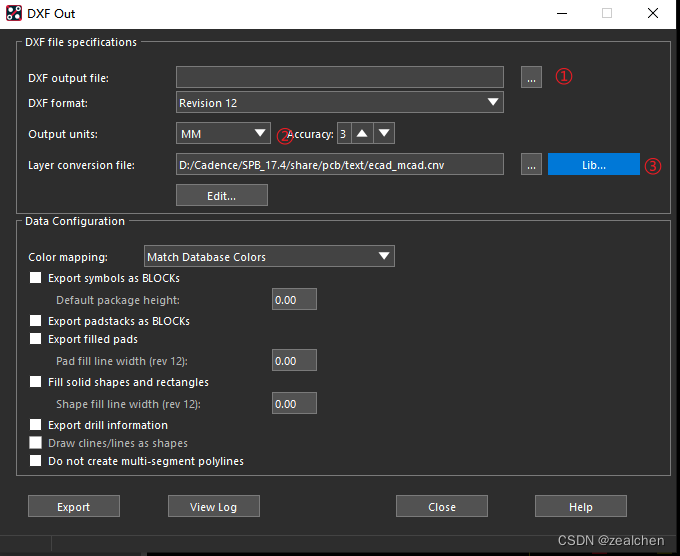

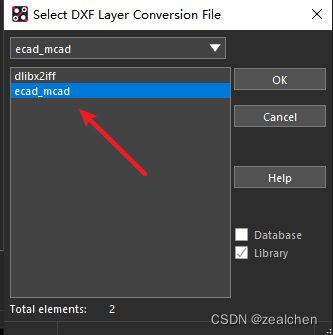

   3.选择输出文件位置-输出单位-layer conversion,点击lib…,选择ecad_mcad
在这里插入图片描述
在这里插入图片描述

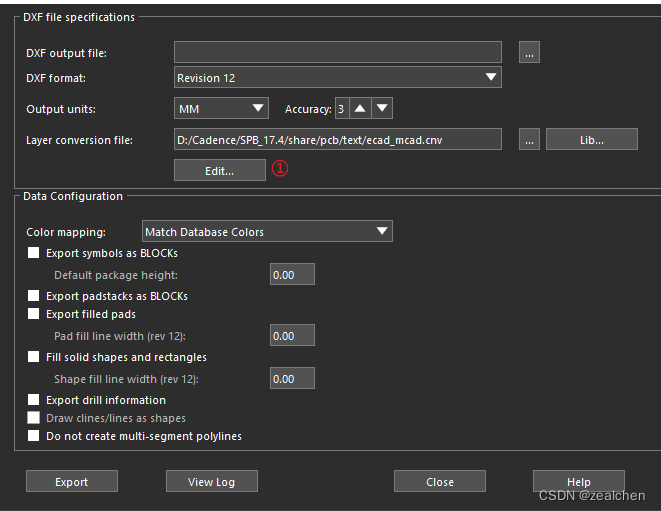

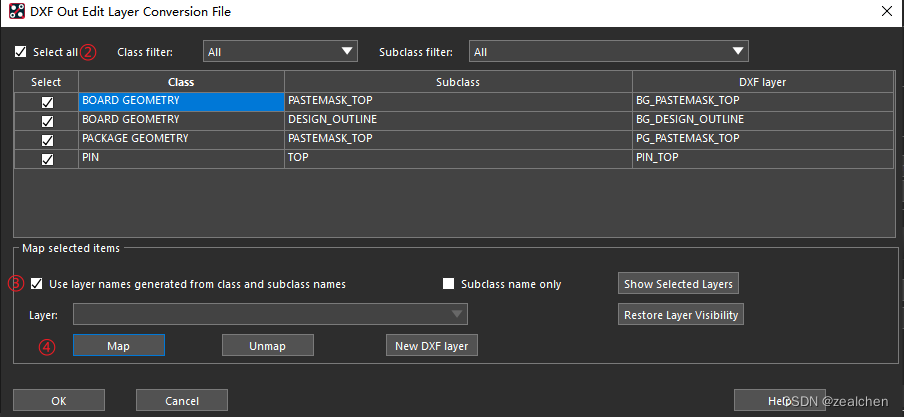

   4.选择Edit-select all-use layer names generated from class and subclass names-map-ok,弹窗选择yes
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

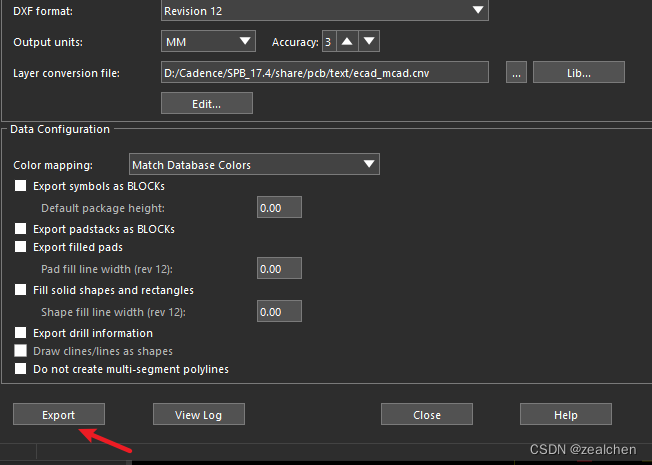

   5.最后选择Export
在这里插入图片描述
