Allegro 16.6输出光绘文件(图文并茂)

阅读数 4
点赞 0
article_banner

一、前期检查

1. 检查器件是否全部放置
2. 检查连接是否全部完成
3. 查看是否有孤铜、无网络铜皮

4. Update DRC 进行检查

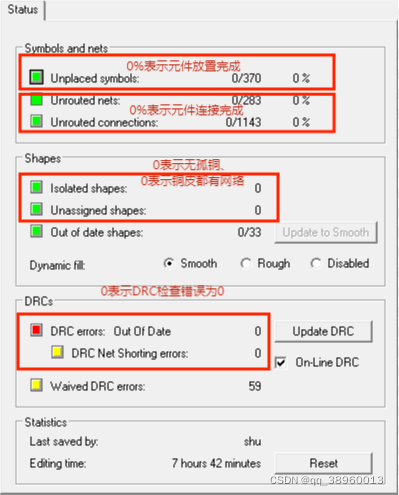

5. Update to smooth检查动态铜皮,如果灰色,说明铜皮没问题

点击Display+status

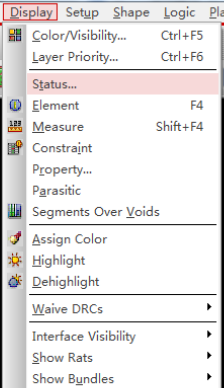

在这里插入图片描述
在这里插入图片描述

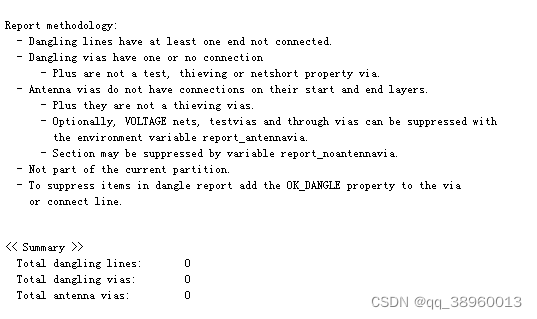

5. 检查是否有单端线或过孔Dangling Lines、Via

在这里插入图片描述
在这里插入图片描述
7. 检查DRC

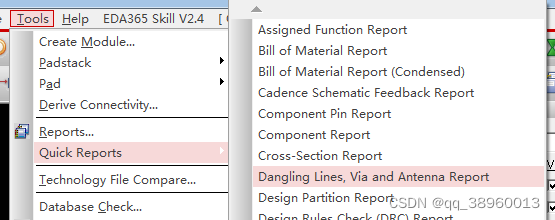

   选择菜单“Tools-Quick Reports-Design Rules Check   Report”

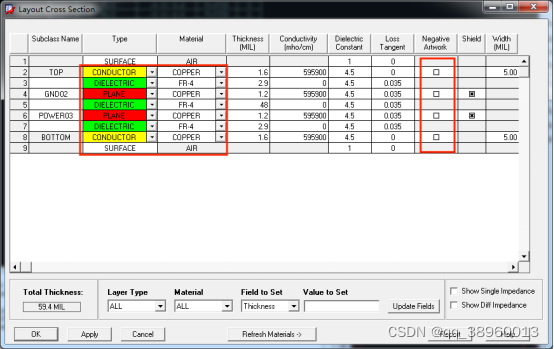

8.检查叠层(层结构、叠层厚度、正负片、介电常数等)
在这里插入图片描述

查看层数、层名、类型、正负片。
在这里插入图片描述

   9、Gerber File 文件夹

   setup-user preferences 按下图选项选择

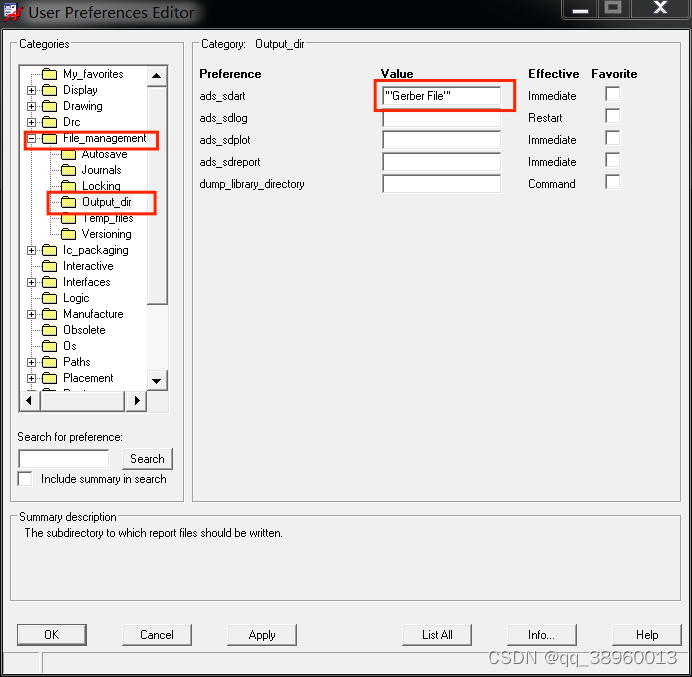

在这里插入图片描述

二、钻孔文件输出

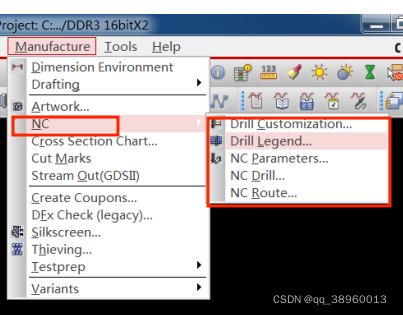

如下图所示:在这里插入图片描述

   1、钻孔文件明细 Drill Customization

   该 表格 可以看到板子上所有过孔的类型、大小、数量等信息,相同孔径的过孔可以修改symbol Figure项的类型然后点击merge合并过孔

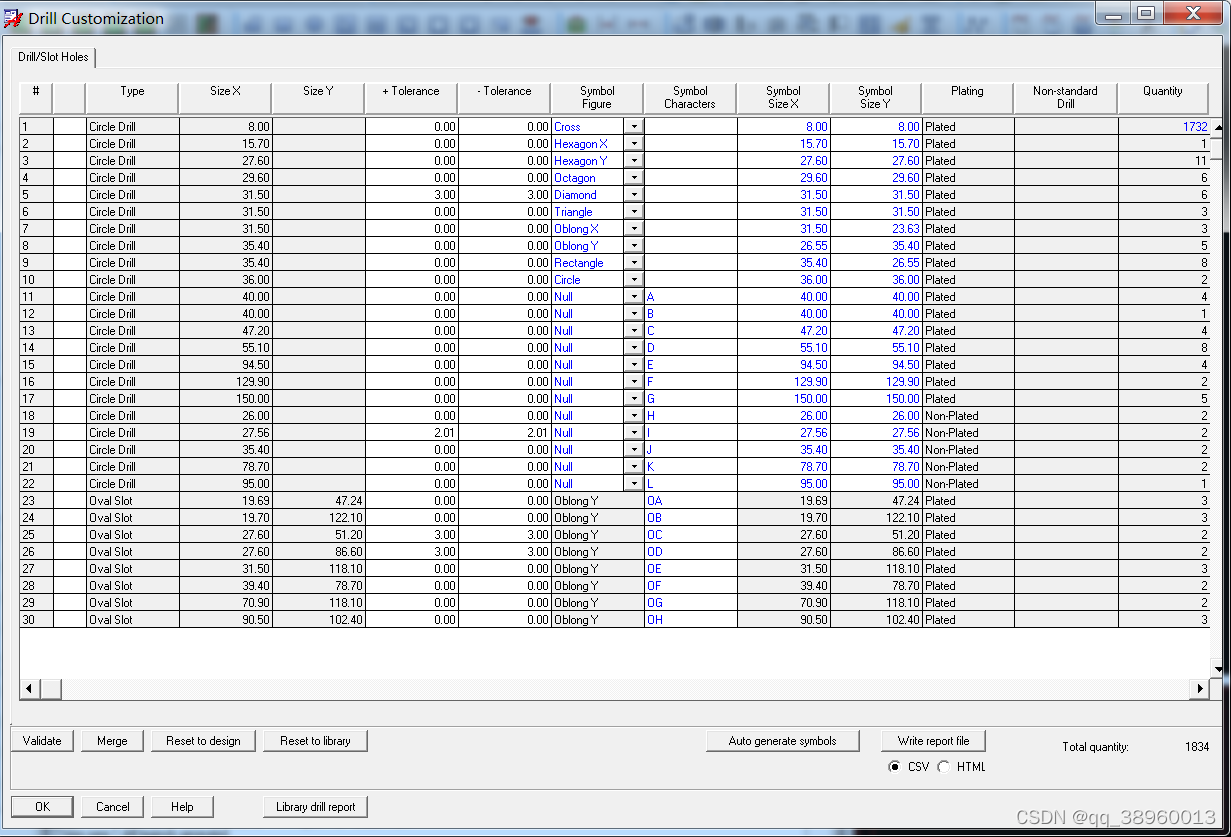

在这里插入图片描述

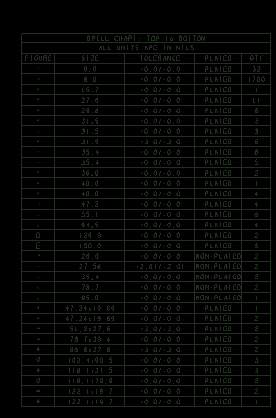

   2、放置钻孔图形和钻孔表:Drill Legend

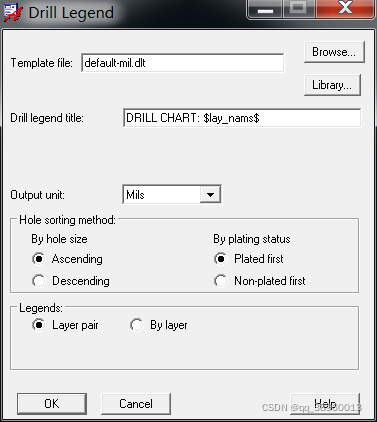

在这里插入图片描述

   点击OK -在PCB文件空白位置放置表格,如下图所示:
在这里插入图片描述

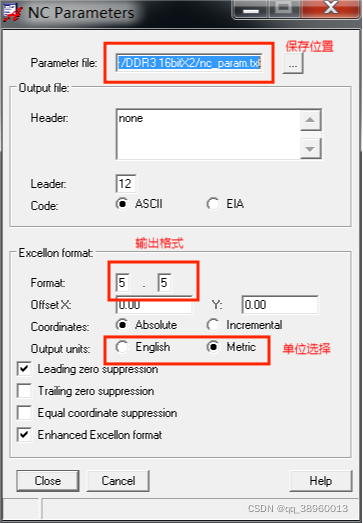

   3、钻孔参数设置

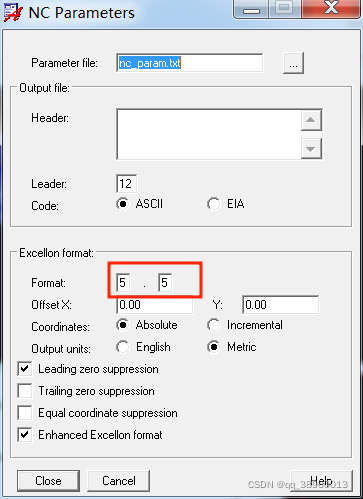

在这里插入图片描述

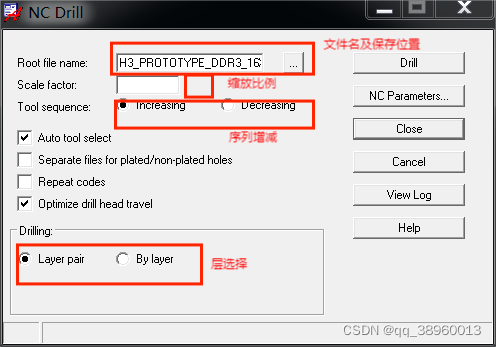

   4、规则焊盘过孔-NC Drill

   规则通孔 :使用钻头垂直钻孔生成

   点击Drill 输出过孔 信息

在这里插入图片描述

   5、不规则通孔 NC Route

   不规则通孔(槽孔):使用铣刀沿指定路 径铣制而成。

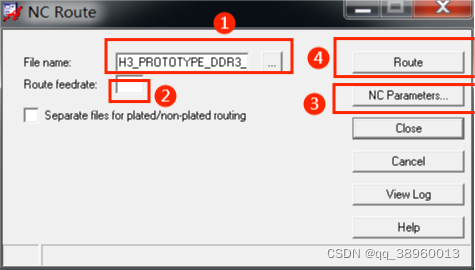

在这里插入图片描述
在这里插入图片描述

   6、上述步骤输出

   nc_param.txt

   .drl

   .rou

   这三个文件需要作为生产资料提供给板厂

四、4层PCB 光  绘文件输出

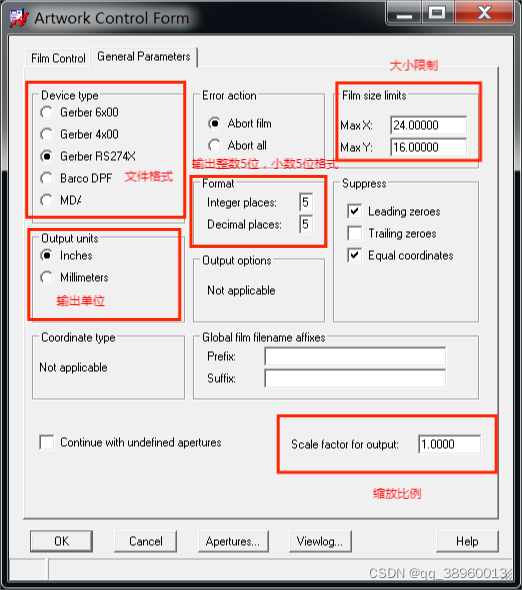

1、按如下参数设置输出配置
在这里插入图片描述

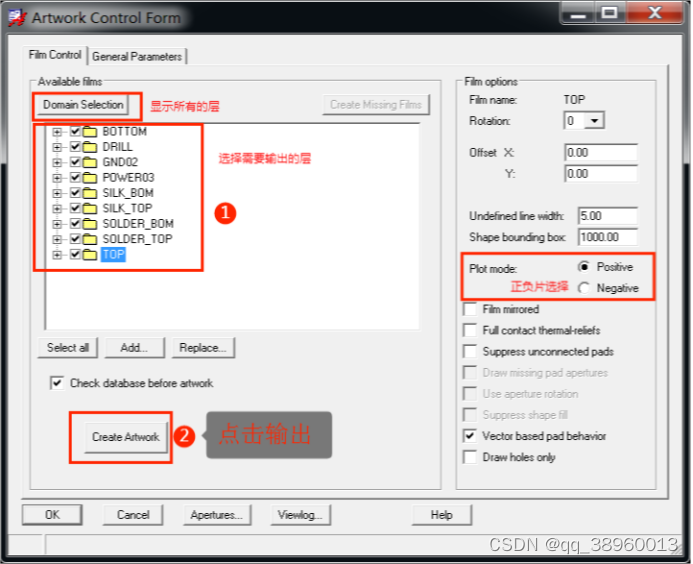

   2、按如下参数添加需要输出的层
在这里插入图片描述

   3、底层光绘
bottom
在这里插入图片描述board geometry/outline

   etch/bottom

   pin/bottom

   via class/bottom

paste_bottom

drawing format/outline

   pin/paste_bottom

   board geometry/outline

sloder_bottom

   via class/slodermask_bottom

   pin/slodermask_bottom
package geometry/ slodermask_bottom

   drawing format/outline

   board geometry/slodermask_bottom

   board geometry/outline

silk_bottom

   ref des/silkscreen_bottom

   package geometry/silkscreen_bottom

   board geometry//silkscreen_bottom

   board geometry/outline

   4、顶层光绘
top

   board geometry/outline

   etch/top

   pin/top

   via class/top
在这里插入图片描述

sloder_top

   via class/slodermask_top

   pin/slodermask_top

   package geometry/ slodermask_top

   drawing format/outline

   board geometry/slodermask_top

   board geometry/outline

silk_top

   ref des/silkscreen_top

   package geometry/silkscreen_top

   board geometry//silkscreen_top

   board geometry/outline

paste_top

   drawing format/outline

   pin/paste_top

   board geometry/outline

5、内电层
mid1gnd

   etch/ mid1gnd

   pin/ mid1gnd

   via class/ mid1gnd

   board geometry/outline

mid2Vcc

   etch/ mid21Vcc

   pin/ mid2Vcc

   via class/ mid2Vcc

   board geometry/outline
6、钻孔文件

   drill

   drawing format/outline

   manufacturing /ncdrill-legend

   manufacturing /ncdrill-figure

   manufacturing /ncdlegend-1-4

   board geometry/outline

五、生产器件坐标文件

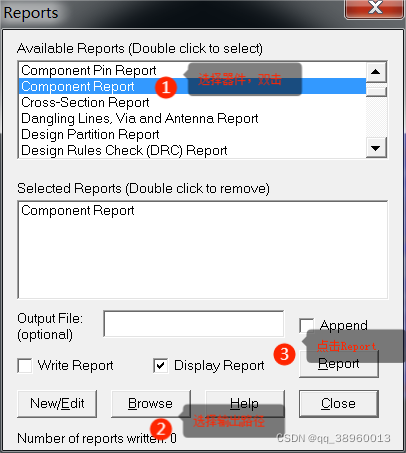

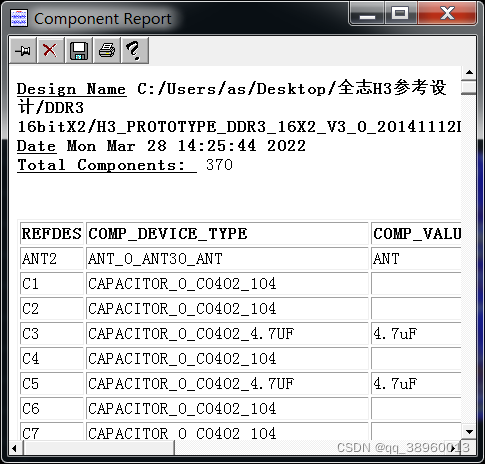

1、Tools-report在这里插入图片描述在这里插入图片描述

六 、参考链接:

https://www.cnblogs.com/tmluan/p/4875404.html

   https://www.cnblogs.com/kevin-salt/p/14676578.html
