Bentley ORD（OpenRoads Designer）二次开发（BIM）第五节：Linear Geometry SDK使用

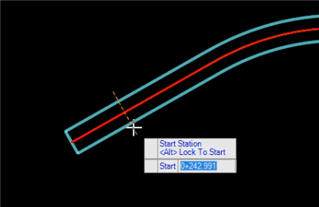

上一章和大家一起学习了怎么样利用Alignment的Linear Geometry 查看详细的路线几何属性的报表。本章将带领大家更加深入的去学习Linear Geometry SDK的内容。大家在用 ORD  的时候，有些功能，比如执行“New Template Drop”命令时，随着鼠标的拖动，沿路线方向会有一垂直路线的虚线段随着鼠标动态的移动。如下图所示：

       本章将带领大家实现一个 类  似的线段。本章实现的线段不光能随着鼠标的移动能有动态移动的效果，并且线段长度会随着鼠标距离路线平面线的距离的变化而变化。当再次点击鼠标时，线段加入到模型中。

一、构建程序框架

1. 我们先创建一个名称为“Lesson4”的Addin项目，并按照上一章的方法配置好项目文件及.bat、.mke文件。
2. 我们创建一个CommandTable.xml文件，注册“Lesson4 ADDSTATIONLINE”命令。并新建一个Keyin.cs文件，把“Lesson4 ADDSTATIONLINE”命令子节点和AddStationLine静态函数绑定
3. 在ORD目录下的..\config\appl\文件夹中，创建并配置Lesson4.cfg文件。

二、创建Alignment

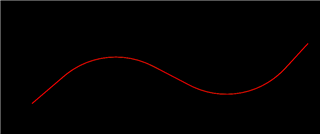

1. 使用Geometry-> Horizontal-> Complex Geometry->Complex by PI菜单命令去绘制Alignment，如下图所示。

2. 我们会以此路线作为测试用例。

三、 交互式选取Alignment

1. 新建AddStationLineCommand类派生于DgnElementSetTool类。
2. 关于DgnElementSetTool的用法我们在上一章进行了讲解，可以参考上一章。
3. 在DgnElementSetTool类中重载OnRestartTool、ExitTool、OnPostInstall、OnDataButton、OnElementModify、OnResetButton、OnDynamicFrame等函数。
4. 我们需要实现的功能是在鼠标移动到Alignment上以后按下鼠标左键，获取Alignment元素。代码如下，这段代码与上一章类似：

       protected override bool OnDataButton(Bentley.DgnPlatformNET.DgnButtonEvent ev)

          {

          Bentley.DgnPlatformNET.HitPath hitPath = DoLocate(ev, true, 1);

          if (hitPath == null)

              return false;

          Element el = hitPath.GetCursorElement();

          if (el == null)

              return false;

          Alignment al = (el.ParentElement == null) ? Alignment.CreateFromElement(el) :  Alignment.CreateFromElement(el.ParentElement);

           if (al == null)

              return false;

          return true;

         }

       Alignment类定义在Bentley.CifNET.GeometryModel.SDK 命令 空间中，我们可以知道Alignment是我们ORD SDK中GeometryModel的重要组成部分，本章我们重点应用它的LinearGeometry属性，重点去探讨LinearGeometry的用处。

四、添加Alignment和Line的成员变量

1. 我们OnDataButton函数中可以执行选择Alignment对象的操作，但是我们需要在OnDynamicFrame函数中去用这个Alignment去做几何运算，所以我们需要在AddStationLineCommand类中申请一个成员变量：Alignment m_aligment = null;并在OnDataButton函数中把获取的Alignment对象存储在m_aligment，这样的话创建的m_aligment对象就可以在OnDynamicFrame函数中去用了。
2. 我们拖动鼠标过后，再次点击鼠标的时候。我们需要把OnDynamicFrame函数中计算所得的Line存储起来，所以我们需要在AddStationLineCommand类中申请一个成员变量：LineElement m_line = null;并在OnDynamicFrame函数中把计算当前鼠标位置所得的直线存储这变量中。

五、实现OnDynamicFrame函数

具体实现代码如下：

       protected override void OnDynamicFrame(DgnButtonEvent ev)

          {

          if(!DynamicsStarted)

              {

              return;

              }

          DPoint3d meter_pt = GetMeterPoint(ev.Point);

          LinearPoint pt_road = m_aligment.LinearGeometry.ProjectPointOnPerpendicular(meter_pt);

           if(pt_road == null)

              {

              return;

              }

          double   dis = meter_pt.Distance(pt_road.Coordinates);

           LinearPoint pr_l = m_aligment.LinearGeometry.GetPointAtDistanceOffset(pt_road.DistanceAlong, -dis);

          LinearPoint pr_r = m_aligment.LinearGeometry.GetPointAtDistanceOffset(pt_road.DistanceAlong, dis);

          DPoint3d dp_l = GetUORPoint(pr_l.Coordinates);

          DPoint3d dp_r = GetUORPoint(pr_r.Coordinates);

          DSegment3d seg = new DSegment3d(dp_l, dp_r);

          DgnModel model = Bentley.MstnPlatformNET.Session.Instance.GetActiveDgnModel();

          LineElement line = new LineElement(model, null, seg);

          var redraw = new RedrawElems();

          redraw.DrawMode = DgnDrawMode.TempDraw;

          redraw.DrawPurpose = DrawPurpose.Dynamics;

          redraw.SetDynamicsViewsFromActiveViewSet(ev.Viewport);

          redraw.DoRedraw(line);

           m_line = line;

    }

对代码的解释如下：

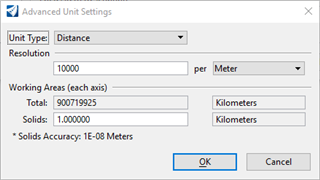

1. GetMeterPoint函数的作用是：把当前鼠标的坐标从UOR坐标转换为以米为单位的坐标。因为在MicroStation的坐标系单位为UOR，而ORD中的坐标单位我们设置的为米。他们之间的关系是什么呢？我们从命令File->Settings->File->Design File Settings->Working Units可以查看。结果如下图所示：

       我们可以看到设置为10000单位每Meter。GetMeterPoint函数的作用就是把MicroStation的点坐标除以10000，换成ORD的点。函数的具体实现过程，可以查看本章实例代码。

      2.我们把转换后的点存成局部变量meter_pt，然后通过Alignment的LinearGeometry属性的ProjectPointOnPerpendicular方法获取当前鼠标坐标与路线的垂足点，并把垂足点存储到局部变量pt_road中。

      3.通过meter_pt.Distance方法获取鼠标坐标与垂足点之间的距离，并存储到变量dis中。

      4. 接着我们通过Alignment的LinearGeometry属性的GetPointAtDistanceOffset方法获取Alignment在pt_road.DistanceAlong（鼠标与路线垂足处的桩号），左右偏移dis（鼠标与其路线垂足的距离）处的点。

      5. 在本段代码处的LinearPoint，它是Linear Geometry SDK中标示路线上点的类。不 光  有普通点结构含有的x,y,z坐标信息，还有所处桩号，切向角等等工程意义的属性。

      6. 我们通过获取的左右侧的LinearPoint点，我们通过这两个点去构造LineElement对象，这时的LineElement对象还不能加入到DgnModel，而是在下次OnDataButton运行时加入到DgnModel中去。

      7. 在OnDynamicFrame函数中，我们只需要通过RedrawElems类的DoRedraw方法设置LineElement对象line的动态效果。

六、其它设置

1. 当我们再次点击左键，动态效果过后，需要在OnDataButton函数的起始部位去判断m_line是否为空，如果不为空则调用m_line.AddToModel();函数把线段加入到当前模型中，并把m_line再次设为空值。
2. 我们重载的OnResetButton函数一定调用 EndDynamics与ExitTool函数，这样的话在点击右键以后结束动态拖动和命令。

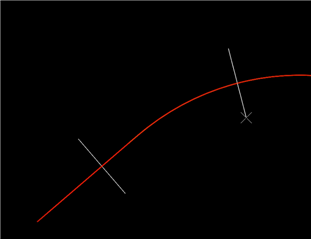

3. 本章程序的效果如下：
