Bentley MicroStation二次开发入门：Hello World示例

阅读数 2

1.文中所用的软件版本分别为MicroStation V8i(SS3)及Visual Studio 2015.

2.创建项目

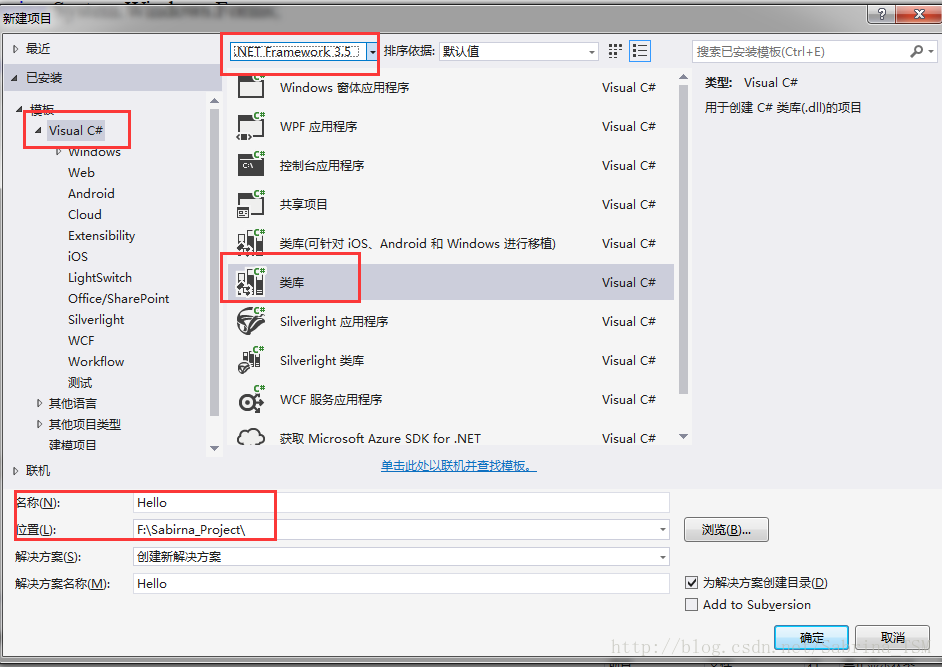

打开VS2015，新建类库，填写项目名，以及保存路径。（注意：SS3版本只能支持.NET Framework 3.5，因此需要修改，若不修改的话，无法在MicroStation软件中看到效果）
这里写图片描述

3.设置输出路径

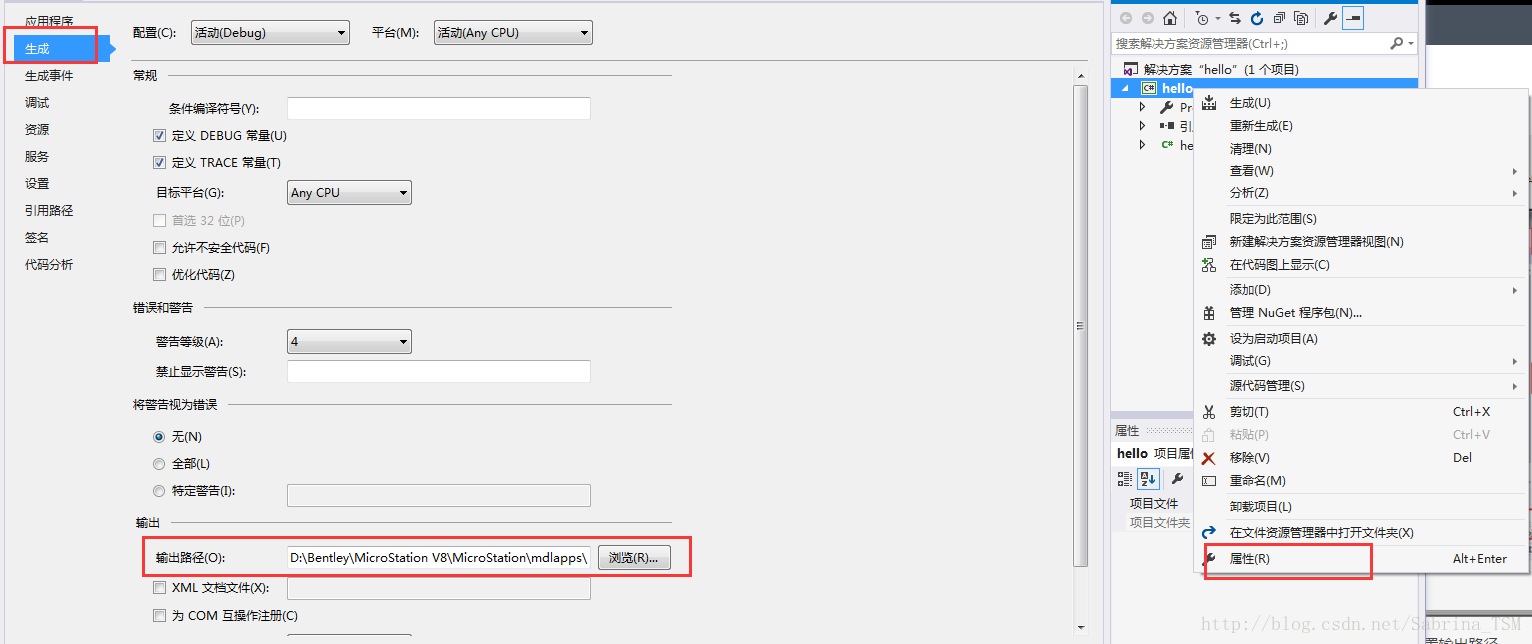

右键点击项目名，选择属性，打开属性窗口。将生成页面的输出路径改为MicroStation安装路径下的mdlapps文件夹。(如果Addins DLL文件不是生成到了这个mdlapps文件夹下而是生成到了你自己指定的一个文件夹下，要想在Mstn中加载它的话就需要设置配置变量MS_ADDINPATH指向你指定的这个路径。)
这里写图片描述

4.添加项目引用

首先在程序集-框架中选择 System.Windows.Forms，进行添加。

在浏览中添加MicroStation安装路径中的动态链接库，如下：

…\MicroStation\ustation.dll

…\MicroStation\assemblies\bentley.microstation.interfaces.1.0.dll

…\MicroStation\assemblies\ECFramework\bentley.general.1.0.dll

这里写图片描述

5.修改类名（可选）

将class.cs更改成自己所需的名称

6.源代码

要使一个.NET程序集能够作为Addins在Mstn下运行，需要满足如下三个条件：

①包含有一个派生于Bentley.MicroStation.Addin的类；

②该派生类必须提供一个单参数(IntPtr类型的MDL描述符)的构造函数，且该构造函数需要链接到基类构造函数上；

③该派生类必须覆盖Addin基类中的虚方法Run()。

因此，源代码如下：

using System;
using System.Windows.Forms;

namespace hello
{
    internal sealed class hello : Bentley.MicroStation.AddIn
    {
        private hello(System.IntPtr mdlDesc) : base(mdlDesc)
        {
        }
        protected override int Run(string[] commandLine)
        {
            MessageBox.Show("Hello World");
            return 0;
        }
    }
}

7.生成解决方案

按F6进行生成，若提示生成成功，则进行第八步，不然对代码进行纠错。

8.在MicroStation中进行验证。

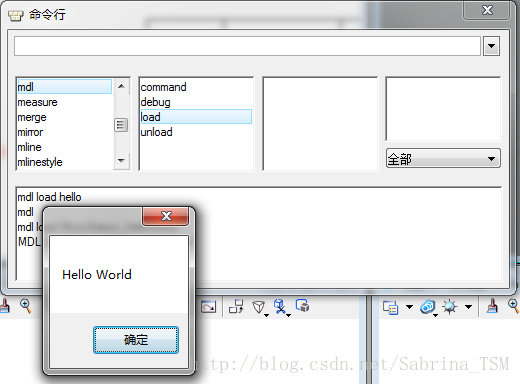

启动MicroStation，在菜单的实用工具栏中选中命令行。在命令行对话框中输入 mdl load 项目名，按回车后就可以得到Hello World的对话框。
这里写图片描述
