Bentley开发备忘：MSTN与ORD SDK的差异对比

工作单位问题：（from Yongan.Fu ）

MS中的方法单位都是UOR（Unit Of Resolution，这是一个非常大的一个数，基本上会是米的1万倍），而 ORD  中的方法默认单位则是米。

①C# MSCE .NET封装的对象 模型 ，UOR单位；②C# MSCE COM封装的对象模型，主单位（基本上也可以认为是米单位）；

③ORDCE 编程对象模型，米单位。

写一个功能最好只在一个对象模型里面写，实在需要用到两个以上的对象模型时，得特别注意单位的 转换 问题

public static void GetClosestPoint(string unparsed)

           {

               DgnModel dgnModel = Session.Instance.GetActiveDgnModel();
Element myElem = dgnModel.FindElementById((ElementId)1259083L);

               CurvePrimitive cp = CurvePathQuery.ElementToCurveVector(myElem).GetPrimitive(0);

           DPoint3d[] spacePoint = {new DPoint3d(4873336313.0,35949337874.0, 294702.0),

                                        new DPoint3d(4873333904.0, 35950189744.0, 213879.0)};
double   fraction;

               DPoint3d curvePoint;

               for (int i = 0; i < 2; i++)

               {

                   cp.ClosestPointBounded(spacePoint[i], out fraction, out curvePoint);

                   LineElement line = new LineElement(dgnModel, null, new DSegment3d(spacePoint[i], curvePoint));

                   line.AddToModel();

               }

           }

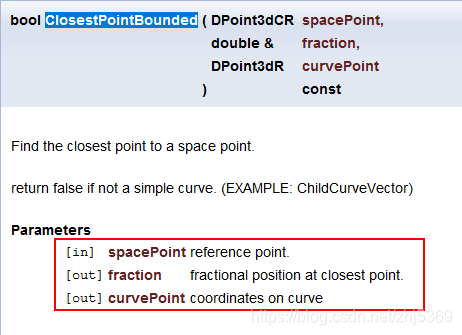

第一个参数spacePoint为输入参数（从参数说明前缀[in]可知），即线外的一点

第二个参数fraction为输出参数（从前缀[out]可知）。它表示返回的曲线上的点在整条曲线上的比例（一个介于0.0~1.0之间的实数）。比如起点，fraction=0，中点，fraction=0.5，终点，fraction=1.0。顺便说一下函数名中的这个Bounded就是限定返回点一定要在曲线上的意思，保证fraction不会超出0.0~1.0之间的范围。

第三个参数curvePoint当然就是返回的线上的点了。
