PDMS二次开发（五）：小试牛刀之细节整理与收尾

概述

这是小试牛刀系列最后一集。前几集我们了解了PDMS采用Addin方式做二次开发的技术架构和最基本的开发方法，也实现了很多基本的功能效果。这几集的学习，我觉得算是管中窥豹吧，离真正的入门还有一些的距离。小试牛刀作为一个入门级的学习笔记系列，基本涵盖了最初级的开发内容，也因为下半年事情特别多，暂时没有时间继续深入研究，所以小试牛刀系列就到此为止了，等忙完这一阵子会继续与大家一起研究和分享，小工具下载和安装说明见最后。

实现的功能效果

1. 目录树特定类型对象添加到列表控件和删除
2. 选择列表中的节点对象并在目录树中定位
3. PIPE、BRAN、COMPONMENT三级树形结构的遍历、节点类型判断、属性值读取和写入
4. 单线材料表、综合材料表、螺栓表计算、预览和导出
5. 目录树元件顺序错误检查，连接点坐标系计算显示、检查结果集导出报表
6. Material Control属性值（MTOC、MTOT、MTOH）管理，可以实现六种批处理：全部材料虚、全部材料取消虚、只虚仪表、虚仪表+配对法兰垫片、取消虚仪表、只虚管嘴配对法兰垫片（可以只虚头或尾或同时虚）、取消虚管嘴配对法兰垫片
7. 通过txt文件另存和读取管线列表，实现工作对象范围的存储功能
8. 通过log文件记录错误和提示信息，实现日志功能
9. 通过xml文件加载和存储参数信息，实现用户差异化设置功能
10. 如果xml配置文件丢失或者被破坏，可以一键重置
11. 动态设置数据库连接字符串，实现连接MSSQL数据库及其增删改查操作

细节收尾和说明

1. 在材料表计算中增加Material Control属性值的判断，让对该属性在汇料时发挥作用；（之前我们只做了该属性的设置，没有在MTO计算中进行判断，没有真正生效）
2. 改进对FTUBE类型材料的处理计算方法，找到了按长度和件数两种方式计算FTUBE材料量的方法，最后还是采用的按件数计算的办法，因为该功能还是对属性的判断和读取，没有新颖的内容，所以去掉了计算方法的选择功能
3. List增加了右键菜单功能，增强用户体验、验证了界面的可扩展性
4. 一次导出全套报表功能，实战中很少有报表是一个个点出来的，都是一次生成套表
5. 原本想增加一个通过勾选方式手动设置材料DOTD值的界面，因为从开发角度来说没有什么新东西，于是取消了
6. 原本想增加一个材料描述可配置选择功能，选择材料描述是采用RTEXT、STEXT或TTEXT，因为发现AVEVA示例库只有RTEXT属性有材料描述，也没什么新内容，于是取消了

演示效果

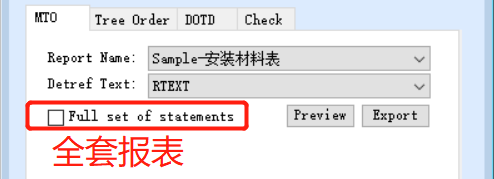

   图1 选中导出套表，不选中导出单个报表

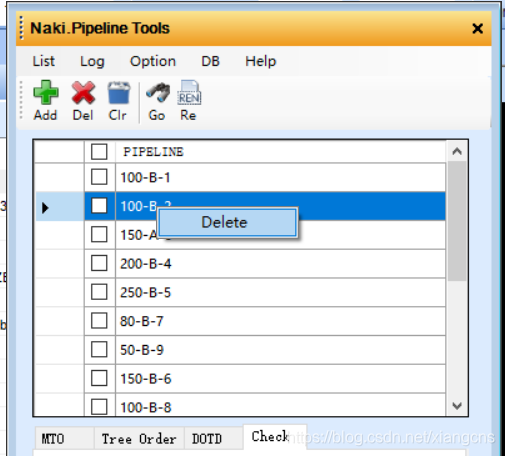

   图2 list表格控件增加右键菜单，最常见的菜单功能

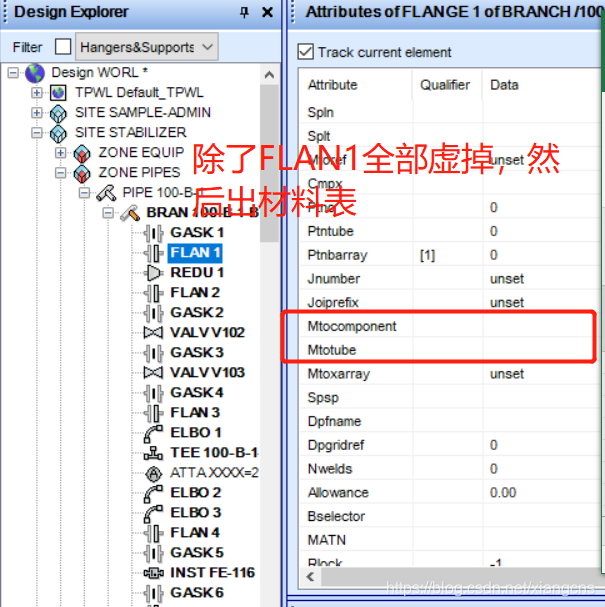

   图3 用一根管线做测试，除了FLAN1全部虚掉

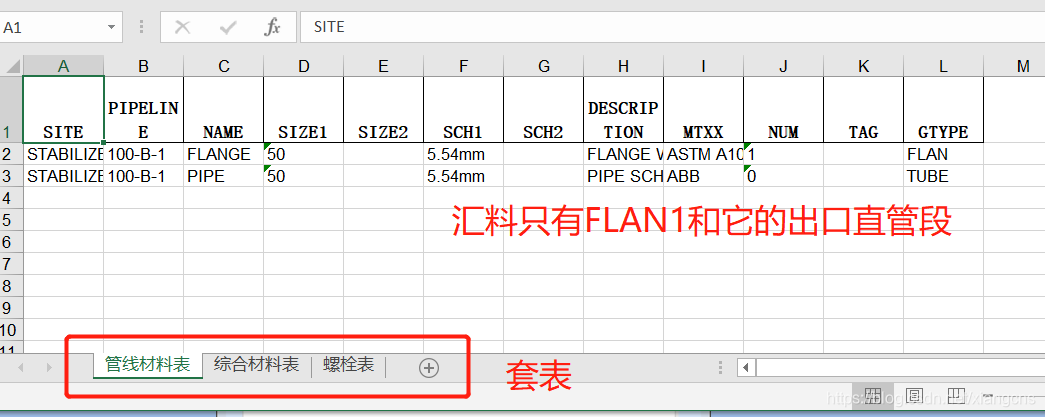

   图4 被虚掉的材料不会计入材料表

软件信息

下载地址见《PDMS二次开发应用案例——PipelineTool》 https://blog.csdn.net/xiangcns/article/details/103220714

安装说明

安装步骤非常简单：
步骤一：在PDMS主程序文件夹下建一个文件夹NakiToolkit

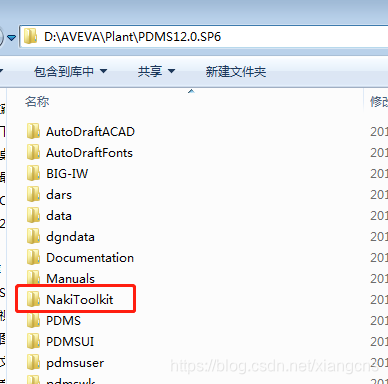

   图5 新建文件夹NakiToolkit

步骤二：将四个文件拷贝到该文件夹下，NakiPipelineAddin.dll是主程序，custom.xml是配置文件，这两个文件是必须的


   图6 拷贝文件到NakiToolkit文件夹

步骤三：修改配置文件DesignAddins.xml，挂接Addin插件，DesignAddins.xml在PDMS主程序文件夹下

   在如图所示位置添加一句<string>NakiToolkit\NakiPipeline\NakiPipelineAddin</string>

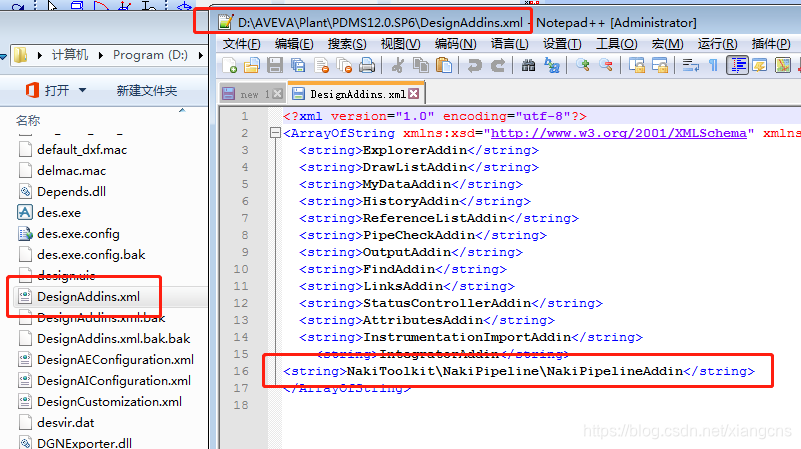

   图7 修改DesignAddins.xml

步骤四：在PDMS中设置用户自定义菜单按钮，如图8所示。

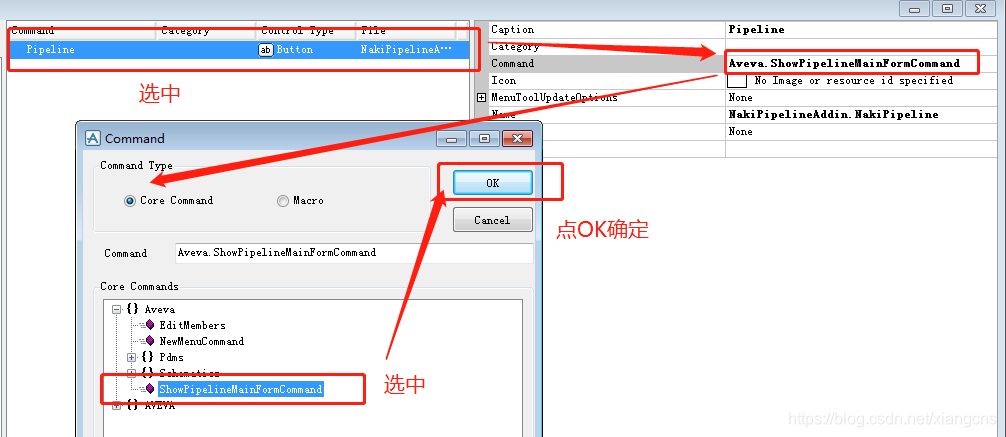

   图8 设置菜单项

步骤五：在PDMS中点击菜单按钮，就可以启动小工具了，如图9所示。

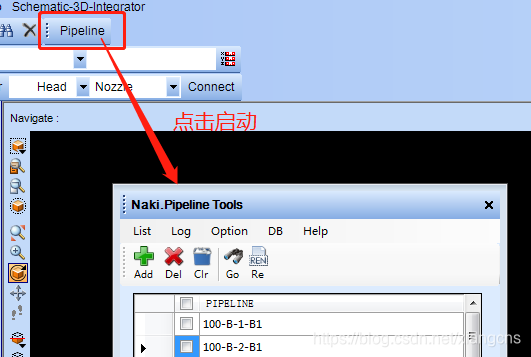

   图9 启动

备注：MSSQL数据库 Express 版本都是免费下载的，安装简便，用create.sql创建数据表后就可以跑CHECK功能了，具体操作可以直接百度。

联系方式

如果发现bug或者有任何意见和建议可以通过邮件与我联系。
